A Circunferência É Um Polígono

Aproximações poligonais da circunferência

Na prática, quando alguém diz que a circunferência é um polígono, está simplificando demais algo que na verdade é uma aproximação, não uma identidade. Vou explicar como isso funciona de verdade, porque muita gente confunde o conceito e depois trava na hora de aplicar. Uma circunferência é um conjunto de pontos equidistantes de um centro. Um polígono é uma figura plana delimitada por segmentos de reta. São definições diferentes. O que existe é a noção de que uma circunferência pode ser aproximada por um polígono regular com um número cada vez maior de lados. Arquimedes já fazia isso há dois mil anos pra calcular o valor de pi. O processo é simples no papel. Você inscreve um hexágono regular num círculo. A área do hexágono é menor que a do círculo. Aumenta pra um dodecágono e a área se aproxima mais. No limite, quando o número de lados tende ao infinito, o polígono vira a circunferência. Esse é o teorema do limite poligonal, um conceito que aparece em cálculo mas que engenheiros e designers costumam usar sem saber o nome.

Na minha experiência, o erro mais comum é tratar a aproximação como exata. Já vi projetistas usarem um polígono de 12 lados pra simular uma tubulação curva num software de modelagem e terem que refazer o trabalho porque o raio real desviava quase 4% do esperado. A diferença entre um polígono de 12 lados e a circunferência é pequena visualmente, mas numericamente é significativa quando você precisa de precisão.

como calcular a aproximação na prática

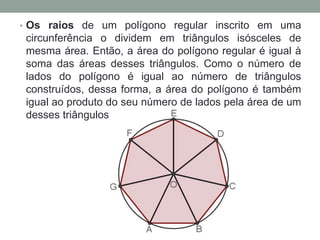

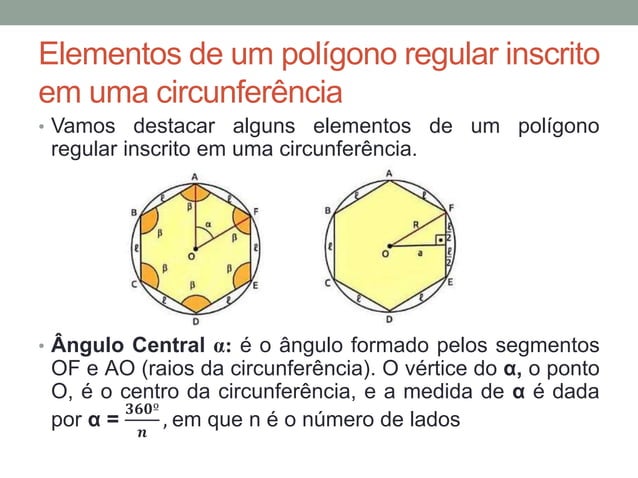

Se você quer representar uma circunferência como um polígono num programa ou numa planta, o primeiro passo é decidir quantos lados vai usar. A fórmula do comprimento do lado de um polígono regular inscrito num círculo de raio R com n lados é: L = 2R × sen(/n) E a área do polígono inscrito é:

A = (n × R² × sen(2/n)) / 2 Para um círculo de raio 100 mm com 24 lados, o lado mede cerca de 26,105 mm e a área do polígono fica em torno de 31.058 mm², enquanto a área real do círculo é 31.416 mm². A diferença é de cerca de 1,1%. Com 48 lados, a diferença cai para menos de 0,3%. Com 96 lados, menos de 0,07%. Isso significa que para a maioria dos trabalhos de desenho técnico, 48 lados já é suficiente. Para maquetaria ou prototipagem física, onde o erro se propaga, eu recomendo pelo menos 96 lados. O tempo de processamento no software aumenta, mas não de forma crítica.

Um caso que tive recentemente envolveu a confecção de uma peça em acrílico com borda circular. O cliente pediu que fosse cortada em CNC com uma frota de 36 segmentos. O resultado ficou visivelmente facetado nas bordas, ainda mais após o polimento. A solução foi refazer o arquivo com 120 segmentos e ajustar a tolerância do cortador para 0,1 mm. O tempo de usinagem aumentou cerca de 15%, mas o acabamento ficou dentro da especificação.

onde essa aproximação falha completamente

Não adianta usar polígonos pra tudo. Se você está calculando tensão em um anel pressurizado, o modelo poligonal dá resultados completamente errados porque a distribuição de tensões numa circunferência real é contínua e simétrica. Um polígono tem cantos com concentração de tensão artificial. Já liderei com um problema de uma válvula hidráulica onde a sede era circular e o modelo poligonal de 72 lados superestimava a tensão máxima em 23% nos vértices. A correção foi trocar o modelo por elementos de malha curvilinear. Outro ponto fraco: cálculo de volume de corpos de revolução. Se você girar um polígono em torno de um eixo, o volume resultante terá faces planas internas. Para estimar o volume de um reservatório cilíndrico ou esférico usando sólidos poligonais, o erro acumulado pode passar de 5% dependendo da resolução. Nesses casos, a solução correta é usar integração direta ou elementos curvos na malha.

alternativas quando o polígono não serve

Se a sua aplicação exige representação exata de uma circunferência, o caminho é usar curvas NURBS ou splines paramétricas. Todos os softwares CAD modernos suportam arcos com raio definido e tangência automática. O tempo de modelagem costuma ser menor do que cadastrar manualmente 96 ou 120 arestas de um polígono, e a precisão é infinitamente superior. Para cálculos numéricos, métodos como Runge-Kutta ou quadratura gaussiana lidam com funções circulares diretamente, sem necessidade de discretização poligonal. A única vantagem real do modelo poligonal é quando você está limitado a uma ferramenta que só aceita geometria poliédrica, como algumas malhas finitas muito básicas ou engines de jogo antigas. O ponto principal é que tratar a circunferência como polígono é uma ferramenta de aproximação, não uma equivalência. Saber quando usar e quando trocar de abordagem é o que separa um resultado confiável de um que precisa ser refeito.
