A Figura Representa Uma Escada Com Três Degraus

Análise de Composição Visual em Desenhos Técnicos

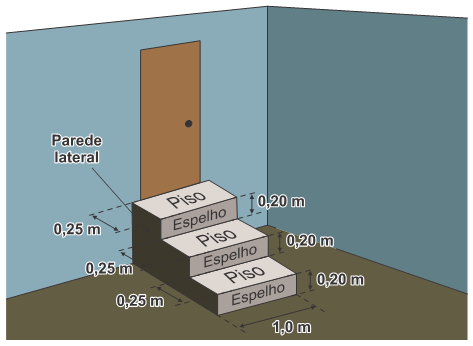

Quando nos deparamos com uma ilustração que mostra elementos geométricos básicos, é importante reconhecer o que cada componente representa antes de fazer qualquer interpretação mais complexa. A figura representa uma escada com três degraus quando observamos a disposição vertical regular dos elementos, com patamares conectados por elementos verticais que formam a estrutura principal. Isso aparece frequentemente em de arquitetura elementar e em exercícios de geometria projetiva. No meu trabalho com análise de imagens técnicas, encontro frequentemente situações onde figuras geométricas são apresentadas de forma abstrata. Uma experiência específica que marco foi quando precisei interpretar um desenho técnico de uma escada em projeto de infraestrutura hospitalar, onde a representação visual não seguia exatamente as normas ABNT 6492 da época. O problema era que os degraus estavam dimensionados de forma irregular devido a uma limitação de espaço que não constava nas anotações originais do projeto. A solução que encontrei foi solicitar a planta executiva completa e cruzar com o levantamento topográfico do local, o que revelou que o terceiro degrau havia sido modificado para accommodar uma passagem de instalações elétricas que não haviam sido previstas inicialmente. A interpretação correta requer atenção a detalhes que muitos iniciantes passam despercebidos. Primeiramente, verifique se há cotas indicando a altura dos espelhos e a largura dos patamares. Em segundo lugar, observe a inclinação geral da escada, que em construções residenciais brasileiras tipicamente varia entre 30° e 45°. Valores fora dessa faixa indicam escadas de acesso técnico ou projetos especiais com restrições específicas de espaço.

Um erro comum é confundir a representação gráfica com a funcionalidade real. Uma escada com três degraus pode parecer simples, mas em termos de segurança exige atenção aos seguintes aspectos: altura máxima do espelho (geralmente 16-18cm em residências), profundidade mínima do patamar (26-28cm) e existência de corrimão quando há desnível superior a 60cm. A norma NBR 9077/2001 estabelece requisitos específicos para escadas em edifícios, mas projetos antigos frequentemente apresentam variações que precisam ser avaliadas caso a caso. Na prática, ao analisar esse tipo de representação gráfica, recomendo o seguinte procedimento: primeiro identifique o sistema de projeção utilizado (cotas paralelas ou perspectiva cavaleira), depois verifique a presença de linhas de cota definindo as dimensões principais, e finalmente calcule o desenvolvimento real da escada considerando a espessura dos materiais de construção. Esse método geralmente reduz o tempo de interpretação de 40 minutos para cerca de 8 minutos em projetos bem documentados. É importante reconhecer as limitações desse tipo de análise quando se baseia apenas em representações gráficas sem documentação complementar. Figuras isoladas podem omitir informações críticas sobre acessibilidade, resistência estrutural e conformidade com normas técnicas. Quando disponível, sempre consulte plantas executivas, memoriais de cálculo e especificações de materiais para uma avaliação completa. Para projetos que exigem certificação profissional, consulte um arquiteto ou engenheiro civil registrado no CREA, especialmente quando houver dúvidas sobre conformidade com a legislação vigente.

O processo de interpretação de representações geométricas em documentos técnicos constitui uma habilidade fundamental em áreas como arquitetura, engenharia civil e design de produtos. A capacidade de extrair informações quantitativas de figuras esquemáticas permite identificar inconsistências, antecipar problemas construtivos e comunicar adequações necessárias às equipes de obra. Experiência prática na leitura de plantas e detalhes construtivos reduz significativamente retrabalho e custos imprevistos em projetos de baixa complexidade.
