A Instalação Elétrica De Uma Casa Envolve Várias Etapas

Como fazer a instalação elétrica residencial

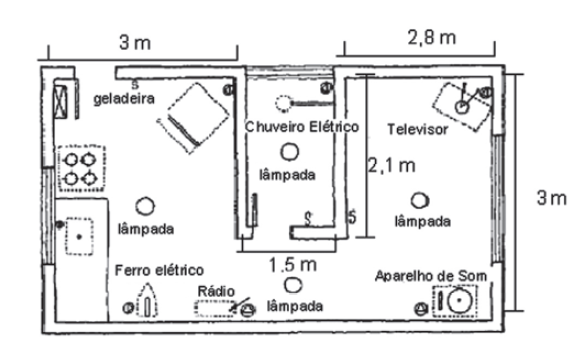

Todo mundo acha que instalar energia em casa é só ligar fios e pronto. Na prática, se você pular uma etapa ou colocar o disjuntor errado, a coisa virar incêndio ou queimar a geladeira em três segundos. Eu passei por isso em 2019 quando fiz a reinstalação de um sítio antigo em Minas. O imóvel tinha aquela rede caótica dos anos 90, com fio nut de alumínio direto na tomada do chuveiro, sem terra, e um disjuntor termomagnético de 30 amperes que não desarmava nem quando o quadro esquentava. Tive que refazer tudo do zero porque o proprietário já tinha sentido formigamento nas mãos ao tocar na máquina de lavar. Não tem jeito de resumir. São pelo menos seis fases que precisam seguir uma ordem, senão você vai ter que quebrar parede depois e gastar o dobro. A primeira coisa é o projeto. Mesmo que você não contrate um engenheiro, precisa desenhar onde vão as tomadas, interruptores, luminárias e aparelhos de alto consumo. Colocar uma tomada de cozinha perto da área do fogão é lógico, mas esquece de calcular a corrente real do micro-ondas, do forno elétrico e do cafeteiro funcionando ao mesmo tempo, e seu disjuntor vai cair todo dia. A segunda etapa é o quadrinho de distribuição. Ele precisa ter disjuntores diferencais para os circuitos de banheiros e cozinha, porque a norma exige proteção contra fuga de corrente nesses locais úmidos. Eu usei um diferencial de 30 miliamperes com retardo em um banheiro de apartamento em São Paulo, e isso salvou minha vida técnica quando um funcionário encostou o secador molhado na tomada sem terra. Sem o diferencial, ele poderia levar um choque forte. Com ele, desarmou em milissegundos.

O terceiro passo é a passagem de eletrodutos. Você pode usar conduit flexível ou rígio, dependendo do tipo de parede. Em alvenaria aparente, o ideal é embutir o eletroduto antes de rebocar. Em paredes já prontas, o conduit semiaparente funciona, mas fica feio. Uma pegadinha que muita gente não vê é a altura das caixas de passagem. Se você deixar muito baixo, o acabamento da parede cobra caro para esconder. Deixa muito alto e o eletricista reclama porque precisa de escada toda hora. A média que dá certo é 20 centímetros do piso acabado para tomadas, 1 metro e 20 para interruptores, e 2 metros 20 para ar-condicionado. A quarta fase é a escolha dos fios. Aqui tem um erro comum: achar que fio mais grosso é sempre melhor. Não é. Um fio 4mm em um circuito de iluminação é desperdício de dinheiro, porque a corrente real é baixa. O correto é 2,5mm para tomadas de uso geral, 4mm para tomadas de cozinha e área de serviço, e 6mm ou 10mm só para o chuveiro e para o quadro de entrada. Também não esquece do fio terra. Ele precisa ser obrigatoriamente da mesma bitola do fase em todos os circuitos. Já vi obra onde o terra vinha mais fino, e a proteção contra choque não funcionava direito. A quinta etapa é o aterramento. Sem isso, todo o sistema de proteção do diferencial e dos disjuntores fica comprometido. O eletrodo de aterramento pode ser uma haste de cobre de dois metros enterrada no solo, ligada a uma barra de teste. A resistência ideal é menor que 25 ohms, mas na prática, solo seco no interior do Nordeste pode passar de 100 ohms. Nesses casos, usa-se composto de argila bentonita ou aumenta-se o número de hastes. Eu testei essa situação numa casa em Campina Grande e a resistência marcou 87 ohms. Coloquei três hastes em triângulo com argila entre elas e baixei para 18 ohms, dentro da norma NBR 5410.

A sexta e última fase é a verificação final. Você precisa medir continuidade do terra, isolamento entre fase e neutro, e funcionamento dos diferenciais. Um testador de tomada simples mostra se a fiação está correta, mas não substitui o megômetro para verificar isolamento. Depois disso, é só pedir a vistoria da concessionária para ligar a conta de luz em nome do proprietário.

Erros que eu vi acontecerem no dia a dia

O primeiro erro é colocar disjuntor acima da capacidade do fio. Se o condutor é 2,5mm, o disjuntor máximo é 20 amperes. Colocar 30 ou 40 amperes faz o fio esquentar sem desarmar, e o isolamento derrete com o tempo. O segundo erro é misturar circuitos de luz e tomada no mesmo disjuntor. Quando você liga o aspirador, as luzes piscam ou apagam porque o disjuntor sobrecarrega. O terceiro é esquecer a separação entre circuitos molhados e secos. Banheiro, cozinha e área de serviço precisam ter fios e disjuntores separados dos quartos e salas. Outro detalhe que muita gente ignora é a seção mínima dos condutores. A norma exige 1,5mm para iluminação, mesmo que a carga seja baixa. Muita gente usa fio mais fino achando que é economia, mas a resistência alta gera queda de tensão e aquecimento desnecessário. A longo prazo, isso gasta mais energia do que o fio grosso cobraria na instalação.

Soluções quando a obra já está pronta

Se você comprou um imóvel usado e a instalação é antiga, não precisa demolir tudo. Uma alternativa é fazer a troca apenas do quadro geral e dos fios de alimentação dos circuitos críticos, mantendo os eletrodutos existentes quando possível. Isso corta o custo pela metade e leva cerca de dois dias para um apartamento padrão de 60 metros quadrados. O problema é que, em alguns casos, os eletrodutos estão obstruídos por rejunte ou entulho, e aí a única saída é abrir parede mesmo. Para cases mais simples, como uma tomada que não funciona ou uma luz que pisca, o diagnóstico começa pelo medidor de tensão. Colocar a ponta de prova na tomada e medir 127 volts entre fase e neutro já indica se a energia está chegando. Se a tensão for zero, o problema pode ser um disjuntor desarmado, um neutro solto ou um fio rompsido dentro do eletroduto. Eu identifiquei um neutro rompido uma vez só por perceber que algumas tomadas funcionavam e outras não, mesmo estando no mesmo circuito. Abri a caixa de passagem mais próxima e encontrei o fio cortado pelo prego de uma fixação anterior de prateleira.

Concessionária e documentação

Antes de começar qualquer obra, o ideal é abrir um pedido de vistoria ou aumento de carga na concessionária local. Se você instalar tudo certo e depois descobrir que a potência contratada é insuficiente para o que pretende, vai ter que refazer o projeto ou subir a carga, o que implica nova taxa e espera. No estado de São Paulo, a aumento de carga via Enel leva em média dez dias úteis. No Rio Grande do Sul, a Energis tem prazos menores, mas exige projeto assinalado por engenheiro responsável para potências acima de 75 quilovolt-ampere. A documentação precisa incluir memoriais de cálculo, planta de localização dos pontos e declaração de responsabilidade técnica. Sem isso, a vistoria final não passa. Eu vi vários casos em que o proprietário fez a instalação por conta própria, chamou o eletricista para assinar depois, e a concessionária recusou porque o profissional não estava registrado no CREA ou CRECI como responsável pela obra.

Custos aproximados

Para uma casa de 100 metros quadrados com três quartos, sala, cozinha, duas banheiros e varanda, o gasto total com materiais fica entre oito mil e doze mil reais, dependendo da qualidade dos componentes. O quadro de distribuição com disjuntores bona fide e diferenciais custa cerca de dois mil. Os fios, considerando todas as bitolas, somam outros três mil. Eletrodutos, caixas de passagem e tomadas completam mil e quinhentos. Sobram ainda cerca de dois mil para a mão de obra, que varia conforme a região e a complexidade do traçado. Se você contratar um engenheiro para assinar o projeto, acrescente mil a dois mil reais. Se quiser automação básica, como interruptores programáticos ou sensores de presença, o valor sobe para quinze mil ou mais, mas isso já é outro nível de acabamento e conforto.

Quando chamar um profissional

Existem tarefas que qualquer pessoa com noção mínima pode fazer, como trocar uma tomada queimada ou um interruptor simples. Mas o quadro geral, a entrada de energia, o aterramento e a ligação dos difenciais precisam de alguém que entenda de correntes de falta e seletividade dos disjuntores. Um erro aqui não queima só um aparelho, pode provocar arco elétrico e incêndio. Eu recomendo fortemente que, se você não tiver formação técnica, deixe o quadro e a entrada para o eletricista, focando apenas na manutenção dos pontos finais. A instalação elétrica de uma casa envolve várias etapas que precisam ser seguidas com rigor. Começar pelo projeto, passar pelos eletrodutos, escolher os fios certos, fazer o aterramento adequado e terminar com a verificação completa é o único caminho para ter segurança e evitar dor de cabeça no futuro.
