A Partida Com Chave Compensadora É Do Tipo

O que é e como funciona na prática

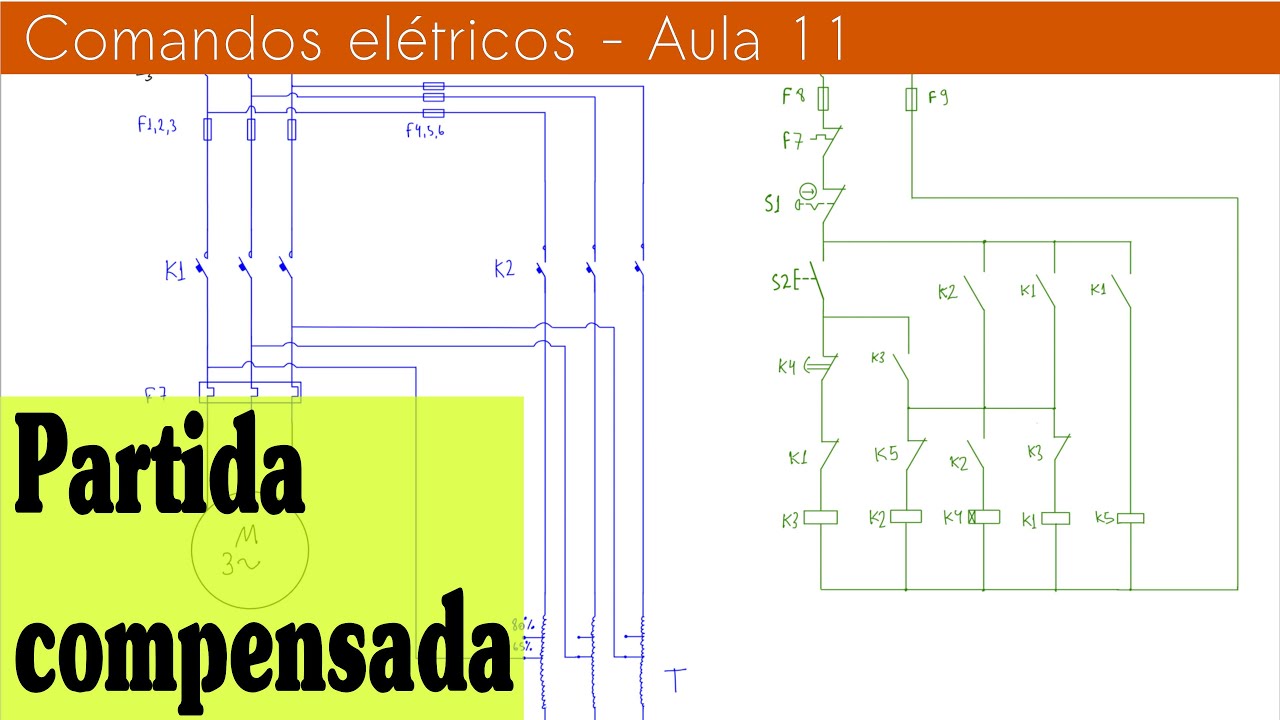

Partida com chave compensadora é do tipo partida indireta por resistência de fuga em transformador com derivações (taps) ajustáveis. O motor recebe tensão reduzida durante o acionamento e, após um tempo pré-determinado, a chave transfer para a tensão plena. O componente central é um autotransformador com derivações, normalmente em 65%, 80% e 100% da tensão nominal. A corrente de partida cai proporcionalmente ao quadrado da relação de tensão, o que significa que operar no tap de 65% reduz a corrente de partida para cerca de 42% da corrente direta, mas também reduz o torque disponível para aproximadamente 42% do torque direto. Isso é importante porque muitos engenheiros esquecem que torque e corrente caem juntos. Se o acoplamento tem carga elevada no momento da partida, o motor pode simplesmente não arrancar no tap mais baixo. Eu já vi isso acontecer com um compressor de ar de 90 cv que eu dimensionava. O fabricante sugerira o tap de 65% para respeitar o limite do gerador, mas o compressor não conseguia vencer a pressão residual da linha. O que funcionou foi colocar o motor para rodar em vazio primeiro, com a válvula de alívio aberta, e só então fechar a linha. Nada disso consta no manual.

a partida com chave compensadora é do tipo

indireta por autotransformador com taps intercambiáveis. A nomenclatura pode variar conforme a norma e a região, mas o conceito permanece o mesmo: reduzir a tensão nos terminais do estator durante o transiente inicial e restaurá-la depois que a velocidade se estabilizar. A transferência é comandada por temporizadores eletromecânicos ou eletrônicos, dependendo do painel. O primeiro dado que você precisa é a corrente direta de partida do motor, que aparece na placa ou no catálogo do fabricante. Suponha um motor de 75 kW, 460 V, 6 polos, com corrente direta de partida igual a seis vezes a corrente nominal. A corrente nominal em 460 V é aproximadamente 105 A, logo a partida direta gira em torno de 630 A. No tap de 65%, a corrente no lado da rede cai para cerca de 0,65 multiplicado por 0,65 da corrente direta, ou seja, aproximadamente 266 A. O torque de partida também cai para 0,42 do torque direto. Se o motor precisa de pelo menos 60% do torque nominal para arrancar a carga, o tap de 65% não serve. Nesse caso, o tap de 80% entrega cerca de 64% do torque direto, o que costuma ser suficiente para a maioria das bombas centrífugas e ventiladores. O tap de 100% elimina a vantagem da partida reduzida e só deve ser usado quando o motor já está girando e a transferência precisa ser feita sem queda visível de velocidade.

A seleção do autotransformador considera a corrente de rede permitida, o tempo de partida e o número de partidas por hora. Fabricantes fornecem curvas de temperatura e ciclos térmicos. Um autotransformador típico suporta entre três e cinco partidas completas por hora, dependendo do tamanho e do projeto. Passar disso gera aquecimento excessivo nos enrolamentos e encurta a vida útil do equipamento.

Temporização e transferência

O temporizador define quanto tempo o motor permanece no tap reduzido. Na prática, ajustes entre cinco e doze segundos cobrem a maioria das aplicações industriais. Partidas mais longas permitem que o motor atinja velocidade suficiente, mas mantê-lo muito tempo no tap reduzido pode sobrecarregar o autotransformador sem necessidade. Partidas muito curtas provocam pico de corrente na transferência, porque o motor ainda não alcançou velocidade suficiente e a tensão plena é aplicada de forma abrupta. Um detalhe que poucos mencionam é o sincronismo da transferência. Se o painel usa contatoras simples sem intertravamento adequado, há risco de curto-circuito entre o tap e a linha. Eu vi um painel em uma unidade fabril onde o intertravamento mecânico estava folgado. O contator de linha fechava antes do contator de transferência abrir. O resultado foi um arco elétrico e uma queima no barramento. A correção foi trocar os contatores por modelos com intertravamento certificado e adicionar um delay eletrônico de 200 ms entre a abertura e o fechamento.

Problemas comuns e soluções

Um dos problemas mais frequentes é a falha de arrancada em cargas com alta inércia. A solução costuma ser escolher um tap mais alto ou usar um motor maior. Às vezes, a solução mais barata é um freio eletromagnético que segura o eixo durante a partida e só libera quando o motor já está em velocidade. Isso evita que a transmissão sofra o impacto inicial. Outro problema comum é o desgaste prematuro dos contatos do contator de transferência. Contatos que operam sob carga frequentemente recebem arco elétrico e oxidam. A manutenção preventiva deve incluir medição de resistência de contato e inspeção visual dos anéis de curto-circuito, se houver. Substituir contatos gastos sem verificar o alinhamento dos mancais só adia o problema. Existe ainda a questão da harmônica. A comutação entre taps gera pulsos de corrente que podem introduzir distorção harmônica no sistema. Em instalações com geração distribuída ou inversores sensíveis, isso pode causar disparos de proteção. Um filtro passivo ou um reator de linha resolve parte do problema, mas o mais eficaz é ajustar o tempo de transferência para evitar comutações bruscas.

Quando não usar chave compensadora

Se a carga exige torque de partida alto e a corrente de rede permite partida direta, a chave compensadora adiciona custo e complexidade desnecessários. Partida direta com motor projetado para itu é mais simples e confiável. Se o sistema tem restrições severas de corrente e o motor é pequeno, um soft starter ou variador de frequência pode ser mais adequado. Eles oferecem controle progressivo de torque e corrente sem a necessidade de autotransformador. Também não faz sentido usar chave compensadora em motores já desenhados para partida estrela-triângulo. A estrela-triângulo é mais barata e ocupa menos espaço. A compensadora só se justifica quando os taps oferecem flexibilidade que a estrela-triângulo não consegue, como quando a carga varia significativamente entre partidas ou quando o sistema elétrico exige limites de corrente diferentes em momentos distintos.

Manutenção e inspeção

A inspeção deve começar pela verificação dos taps. Cada derivação deve estar firmemente apertada e isolada corretamente. Fios soltos geram pontos quentes e quedas de tensão imprevisíveis. O autotransformador precisa ser limpo periodicamente, pois poeira e óleo acumulados reduzem a capacidade de dissipação térmica. Um transformador sujo pode operar com temperatura cinquenta graus acima do normal em condições idênticas de carga. Testes de isolamento devem ser realizados pelo menos uma vez ao ano, usando megômetro de 500 V para sistemas de baixa tensão. Valores abaixo de 1 M indicam degradação do isolamento e necessidade de intervenção. A resistência de contato dos contadores deve estar dentro dos especificados pelo fabricante. Desvios superiores a vinte por cento exigem substituição dos contatos ou do contator completo. O temporizador também merece atenção. Relés eletromecânicos envelhecem e perdem precisão. Verificar o tempo real de retenção com um cronômetro ou analisador de rede evita surpresas. Um temporizador que deveria permanecer em cinco segundos e fica em oito pode queimar o autotransformador sem que ninguém perceba até a próxima parada de emergência.

Custo-benefício real

Uma chave compensadora bem dimensionada reduz a corrente de partida em cerca de sessenta a setenta por cento comparada à partida direta, dependendo do tap utilizado. O investimento inicial é maior que o de um relé térmico simples, mas menor que o de um variador de frequência de mesma potência. O retorno vem na redução de picos de demanda e na maior vida útil do motor e da transmissão, desde que a manutenção seja feita corretamente. Não espere que a partida compensadora resolva problemas de dimensionamento da rede elétrica de forma milagrosa. Se o sistema já está sobrecarregado, a solução correta é melhorar a infraestrutura, não apenas limitar a corrente de partida. A chave compensadora é uma ferramenta útil dentro de seu intervalo de aplicação, mas ela não substitui um estudo de qualidade de energia adequado. Se precisar de ajuda para dimensionar ou diagnosticar um problema específico, posso ajudar com detalhes técnicos mais profundos. O importante é entender que o equilíbrio entre torque, corrente e tempo de transferência é o que define se o sistema vai funcionar bem ou se vai causar dor de cabeça operativa.
