Como montar e dimensionar mangueiras e conexões hidráulicas sem errar

Muita gente acha que encaixar uma mangueira hidráulica é só escolher o tamanho e apertar. Na prática, um erro de montagem custa caro. Vazamento, falha prematura, até acidente com linha de alta pressão. O correto é seguir um processo de seleção que leve em conta fluido, pressão, temperatura e tipo de conexão. A sigla pode aparecer em catálogos técnicos e manuais de fornecedores. Refere-se a um sistema de codificação usado por fabricantes para identificar camadas, materiais e faixas de pressão das mangueiras e seus acoplamentos. O ponto é que não existe um padrão universal. O que vale é o catálogo do fabricante, as tabelas de pressão working, os testes de impulso e a compatibilidade química do revestimento com o fluido. Na minha experiência, o erro mais comum é tratar a pressão nominal da mangueira como se fosse um limite fixo de operação. Não é. A pressão de serviço varia conforme o diâmetro interno, a temperatura do fluido e o tipo de conexão. Uma mangueira de 1 polegada que aguenta 300 bar a 20 graus Celsius pode ter sua capacidade reduzida para cerca de 200 bar a 80 graus Celsius. Isso está nas tabelas de correção térmica dos manuais técnicos.

Outro detalhe que poucos consideram é a curvatura mínima. Cada mangueira tem um raio mínimo de dobra definido pelo fabricante. Se você forçar uma curva mais apertada, o fluxo sofre restrição, a camada interna se deforma e a vida útil cai drasticamente. A redução de vida pode chegar a 40% em alguns casos. O custo parece baixo no início, mas a troca antecipada encarece tudo. Eu já vi um caso real em que um técnico instalou uma mangueira SAE 100R15 em uma aplicação que oscilava entre 90 e 110 graus Celsius. A mangueira era válida para até 80 graus segundo o catálogo. Em três meses, o revestimento externo fissurou, a malha de aço começou a corroer e o conjunto vazou. O corrigido foi trocar para uma mangueira com revestimento de PTFE ou elastômero especializado, como FKM, e revisar o trajeto para evitar tensão mecânica nos terminais.

Processo prático de dimensionamento

O primeiro passo é definir o fluido. Óleo mineral, água glicolada, fluido sintético, água pura. Cada um exige um material de revestimento interno compatível. Usar revestimento de NBR com fluido à base de água é erro grave. O NBR incha, perde resistência mecânica e o terminal solta. Depois, calcular a vazão necessária. A regra prática é manter a velocidade do fluido entre 3 e 6 metros por segundo na linha de sucção e entre 6 e 15 metros por segundo na linha de pressão. Velocidade alta gera perda de carga excessiva, aquecimento do fluido e ruído no sistema. Velocidade muito baixa pode causar cavitação em bombas. O diâmetro interno da mangueira deve ser selecionado com base nessa velocidade. Para uma vazão de 50 litros por minuto em linha de pressão, um DN20 oferece velocidade próxima de 8 metros por segundo, um ponto razoável. Um DN16 elevaria a velocidade para cerca de 14 metros por segundo, dentro do limite superior, mas com perda de carga mais expressiva. A escolha depende do que o sistema prioriza: eficiência energética ou compactação.

A pressão de trabalho do sistema deve ser comparada à pressão nominal da mangueira. A pressão nominal deve ser sempre superior à pressão máxima de picos do circuito, incluindo golpes de aríete. Em sistemas com válvulas de alívio, considere um fator de segurança de pelo menos 1,5 vezes a pressão de ajuste da válvula. Isso protege contra picos transitórios que podem danificar a mangueira.

Tipos de conexões e como escolher

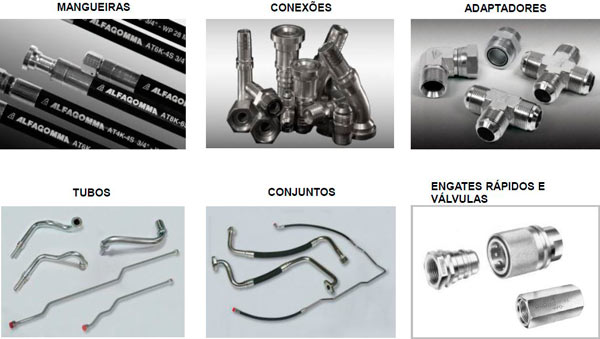

As conexões hidráulicas seguem padrões diferentes. JIC 37 graus é comum em aplicações móveis e oferece vedação metal sobre metal no cone. SAE 45 graus é mais antigo, usado em algumas linhas industriais. BSP e NPT são conexões tubulares rosqueadas com vedação por rosca ou anel de compressão. O tipo de conexão influencia diretamente a vedação, a possibilidade de reutilização e o torque de aperto. Conexões do tipo flange devem ser verificadas quanto ao plano de vedação. Anéis O-ring em flanges exigem face plana e polida. Um risco no plano de vedação compromete a estanqueidade mesmo com aperto correto. Já conexões com anel de compressão, como o estilo SWAGELIK ou similar, dependem do calibre exato do tubo e da qualidade do corte. Uma rebarba no tubo causa penetração desigual do anel e vazamento. Montar terminais é uma operação que exige ferramenta adequada. Prendedores hidráulicos de qualidade fazem a crimpagem dentro da tolerância definida pelo fabricante. Usar prendedor genérico ou subdimensionado altera o diâmetro interno do terminal e pode reduzir a pressão de serviço em até 20%. O resultado é uma mangueira que parece montada, mas falha sob pressão.

Erros comuns que aceleram a falha

O torque excessivo em conexões rosqueadas é um erro frequente. Apertar além do especificado deforma o tubo, rachar a porca de compressão ou danificar a rosca. O torque correto está no manual do fabricante do conector. Para conexões JIC, o indicador de montagem correta é o alinhamento suave do corpo com a mangueira, sem força brusca no encaixe do cone. Rotores de mangueira durante a instalação também são problema. Girar a mangueira para alinhar o terminal pode danificar as camadas de reforço, especialmente em mangueiras com uma ou duas capas de aço. A solução é usar terminais rotativos ou fixar a mangueira de forma que o alinhamento ocorra antes do aperto final. Outro erro grave é misturar materiais de vedação incompatíveis. Usar selo de BTSA em sistema com fluido à base de éster sintético pode causar inchaço e perda de elasticidade. O correto é consultar a tabela de compatibilidade química do fabricante do selo antes de montar.

Eu tive um caso em que um operador retorquou uma conexão JIC várias vezes porque tinha vazamento. Cada retorque danificou a superfície de vedação do cone. No final, a peça de alumínio do conector perdeu o assento e precisou ser substituída inteira. O custo original era baixo. O reparo acabou sendo cinco vezes mais caro por causa do dano acumulado.

Manutenção e inspeção

A inspeção periódica deve incluir verificação visual de fissuras no revestimento, inchaço, abrasão e vazamentos. Medir o diâmetro externo nas proximidades dos terminais ajuda a detectar deformação por pressão excessiva. Anotar a data de instalação e o histórico de trocas facilita o planejamento de manutenção preventiva. Em sistemas críticos, como equipamentos de perfuração ou prensas hidráulicas, a troca programada evita paradas não planejadas. O intervalo de troca varia conforme a aplicação, mas como referência, mangueiras em condições normais de operação com óleo mineral duram entre dois e cinco anos. Condições adversas, como alta temperatura, exposição a solventes ou vibração intensa, reduzem esse período significativamente. Armazenar mangueiras corretamente também impacta a durabilidade. Devem ser guardadas em local seco, protegido de luz UV, com temperatura entre 5 e 25 graus Celsius. Enroladas em diâmetro suficiente para não deformar o perfil. Evitar apoio sobre quinas afiadas ou contato direto com óleos e graxas que possam atacar o revestimento.

Cálculo de perda de carga

A perda de carga em mangueiras hidráulicas depende do diâmetro interno, da length, da rugosidade interna e da viscosidade do fluido. Uma mangueira DN10 com 3 metros de comprimento e vazão de 20 litros por minuto pode apresentar perda de carga na faixa de 1 a 3 bar, dependendo do tipo de construção. Valores maiores indicam restrição excessiva e possível aquecimento do fluido. Projetar o circuito com perdas de carga aceitáveis evita perda de eficiência da bomba e superaquecimento. Em sistemas hidráulicos, cada bar de perda de carga adicional representa energia dissipada como calor. Isso exige maior potência da bomba e pode demandar trocadores de calor mais robustos.

Quando substituir em vez de reparar

Mangueiras com revestimento externo danificado expondo a armadura de aço devem ser substituídas. A proteção contra corrosão e abrasão foi comprometida., se houver inchaço localizado, endurecimento do revestimento ou vazamento entre as camadas, não vale a pena tentar reparo. O custo de uma nova montagem geralmente é inferior ao risco de falha prematura. Conexões danificadas, como rosca arredondada, cone amassado ou anel de compressão deformado, também exigem troca. Reaproveitar um terminal danificado é economizar pouco no curto prazo e arriscar muito no longo. Existem situações em que o sistema permite o uso de mangueiras de reposição com especificações ligeiramente diferentes, desde que a pressão nominal, o diâmetro interno e a compatibilidade química sejam mantidos. Porém, alterar o tipo de camada de reforço ou o material do revestimento sem avaliação técnica é imprudente. Cada mudança pode afetar a flexibilidade, a resistência a impulsos e a vida útil do conjunto.
