Ajuste Ar. Ar Condicionado Automotivo

O que é ajuste de ar condicionado automotivo

O ajuste de ar condicionado automotivo nada mais é do que o processo de calibração dos sistemas de climatização do veículo, envolvendo desde a carga de gás refrigerante até o alinhamento das temperaturas e fluxos de ar. A maioria das pessoas acha que é só botar gás e pronto, mas o ajuste real envolve entender como o sistema responde em diferentes condições de uso. Eu já vi gente encher o sistema com 300 gramas de R134a e sair achando que resolveu, quando na verdade o compressor estava patinando porque o nível de óleo lubrificante estava errado. O sistema precisa de ambos os parâmetros dentro da especificação do fabricante.

Por que o ajuste ar. ar condicionado automotivo é mais complexo do que parece

O maior erro que eu vejo em oficinas amadoras é tratar o ajuste ar. ar condicionado automotivo como uma tarefa única. Na prática, existem pelo menos três sub-sistemas que precisam ser ajustados separadamente: o circuito de alta e baixa pressão, a válvula de expansão e o módulo de controle eletrônico de temperatura. Quando o sistema não esfria direito, a primeira coisa que você deveria verificar não é a pressão. Deveria verificar se o ventilador da condensadora está girando na rotação correta, se o fluxo de ar passa livremente pela serpentina e se o filtro de cabine não está completamente obstruído. Eu perdi uma manhã inteira caçando fuga de gás num Creta 2019 quando o problema era simplesmente um ventilador secundário da ventilacao com folga no eixo. O compressor desligava por sobreaquecimento antes mesmo de você notar qualquer sinal no manômetro.

Como fazer o ajuste corretamente

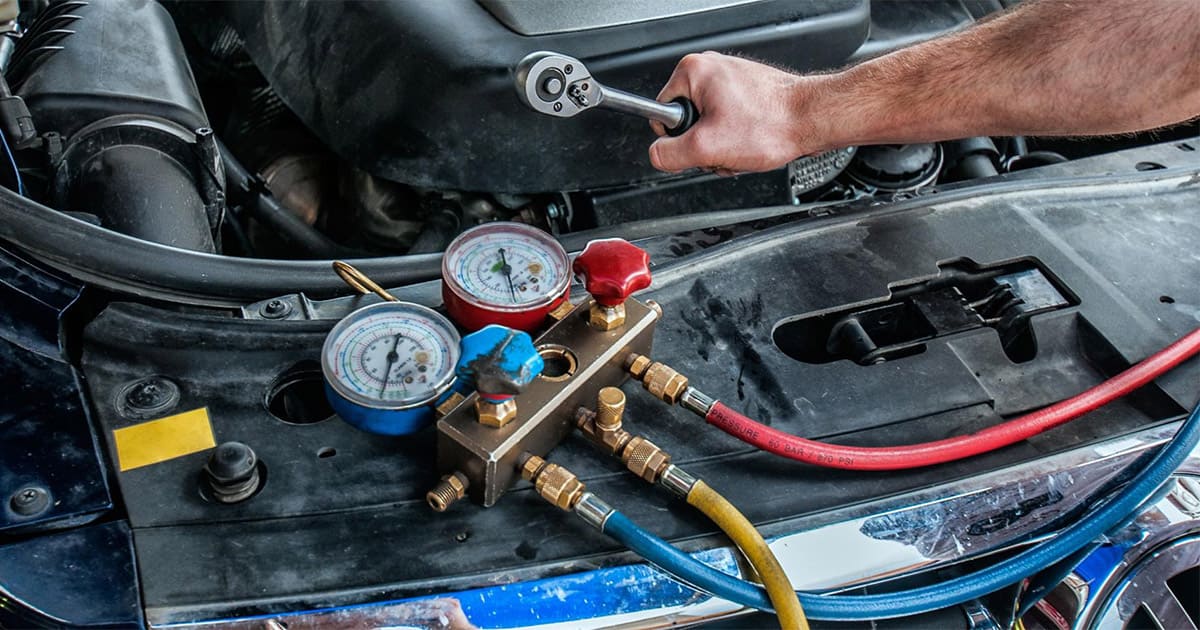

Você vai precisar de um manifold gauge set para R134a ou R1234yf dependendo do veículo, uma bomba de vácuo com manômetro digital, balança de precisão com resolução de no mínimo 5 gramas, e um termômetro infravermelho ou de contato. Sem esses instrumentos, você está adivinhando. O primeiro passo é conectar o manifold ao serviço de baixa pressão e observar a pressão estática do sistema. Num veículo parado e com o motor desligado, a pressão deve ser próxima da pressão ambiente correspondente à temperatura do local. Se estiver num dia de 30 graus Celsius, a pressão deve ficar em torno de 7 a 8 PSI. Qualquer valor acima disso indica umidade ou ar contaminando o sistema. Depois disso, você faz vácuo. Não pule essa etapa. O vácuo serve para remover umidade e ar residual do circuito. Conecte a bomba de vácuo na porta central do manifold, abra a válvula de baixa e deixe funcionando por no mínimo 30 minutos. O manômetro deve mostrar um vácuo estável abaixo de 500 microns. Se ele não conseguir chegar nesse nível, há uma fuga ou umidade suficiente para contaminar todo o trabalho posterior.

Após o vácuo, você pesa o gás na balança. Injeção por peso é a única forma confiável de garantir a quantidade certa. A especificação do fabricante geralmente fica entre 200 e 400 gramas dependendo do modelo, mas você deve consultar o manual ou a etiqueta sob o capô antes de qualquer coisa. Com o sistema carregado, ligue o motor, acenda o ar condicionado na temperatura mais fria e ventilador no máximo. Meça a pressão de baixa e alta. Para R134a, a pressão de baixa deve ficar entre 25 e 40 PSI e a alta entre 150 a 250 PSI dependendo da temperatura ambiente. A saída de ar na conduíte deve ficar entre 4 e 8 graus Celsius. Aqui entra o ajuste propriamente dito. Se a pressão de baixa estiver muito baixa enquanto o sistema não resfria, pode ser que a válvula de expansão esteja com a abertura defeituosa ou entupida. Se a alta pressão estiver excessiva, verifique a condensadora primeiro: sujeira, insetos, ou o fan trancando são causas comuns. Eu já encontrei uma condensa totalmente tampada por palha de capim seco num Corsa 2004 que estava marcando 400 PSI de alta em dia ameno.

Erros comuns e onde o ajuste falha

Um dos erros mais frequentes é adicionar gás sem verificar a pressão primeiro. Quando você joga gás num sistema que já está com vazamento ou com defeito mecânico, apenas encobre o problema temporariamente. O cliente volta com o mesmo sintoma em duas semanas e você perde credibilidade. Sempre meça antes de adicionar qualquer coisa. Outro erro grave é usar óleo mineral em sistemas que exigem POE ou PAG. Alguns veículos mais novos usam R1234yf e o óleo incompatível destrói as vedações do compressor em poucas horas de funcionamento. Compre sempre o óleo especificado pelo fabricante e verifique a quantidade já existente no compressor antes de complementar. O ajuste eletrônico também merece atenção. Veículos modernos possuem sensores de temperatura no evaporador, no ambiente e no compartimento do motor que enviam dados para a central. Se um desses sensores estiver com a resistência fora da curva esperada, a central pode cortar o compressor prematuramente. Eu diagnostiquei um ajuste falho num Honda Fit 2015 que não esfriava em certas condições térmicas por causa de um sensor de temperatura do evaporador com derivação de 15%. A troca do componente resolveu tudo sem mexer em pressão ou gás.

Quando o ajuste simples não resolve

Existem casos em que o ajuste ar. ar condicionado automotivo não resolve o problema e você precisa ir além.compressor com folga interna, válvula de expansão travada, ou evaporador sujo internamente são situações que exigem desmontagem e troca de componentes. O sinal mais claro é quando as pressões estão corretas mas a diferença de temperatura entre a entrada e saída do evaporador é inferior a 8 graus Celsius. Nesses casos, o recomendado é realizar uma inspeção visual com câmera borescópica pelo duto de drenagem do evaporador. Sujeira, fungos e detritos acumulados reduzem drasticamente a eficiência de troca térmica. Uma limpeza química adequada pode restaurar o desempenho sem necessidade de troca de peças. Sistemas com desumidificador integrado ou que usam tecnologia dual zone exigem recalibração eletrônica após qualquer intervenção no circuito. O procedimento varia conforme a montadora mas geralmente envolve a leitura de valores de referência com scanner e a adaptação dos servomotores de mista de ar. Em alguns casos, é necessário um período de rodagem para o módulo aprender os novos parâmetros.

A qualidade do ajuste final deve ser testada em diferentes condições. Acione o ar em temperatura máxima com o motor em marcha lenta, depois com 2 mil rotações e finalmente com o veículo em movimento simulado. A pressão e a temperatura de saída devem se manter estáveis em todas as situações. Se variarem significativamente, há algo Flutuante no sistema que precisa ser investigado mais a fundo.
