Ângulos Entre Paralelas Cortadas Por Uma Transversal

Entendendo a transversal sem complicar

Você vê duas linhas paralelas sendo atravessadas por uma terceira e precisa descobrir os ângulos formados. A regra básica é simples: existem oito ângulos gerados, organizados em pares de congruentes e suplementares conforme a posição que ocupam na figura. O problema é que a maioria dos materiais didáticos apresenta isso de forma tão abstrata que o aluno decora nomes e vai para a prova sem saber identificar nada de verdade quando a questão se desenha de um jeito diferente. Na prática, o que importa mesmo é saber distinguir os quatro pares de relação angular e aplicar as propriedades correspondentes sem consultar uma tabela toda vez. Vou explicar da forma como eu uso no dia a dia, não como aparece nos livros.

ângulos entre paralelas cortadas por uma transversal

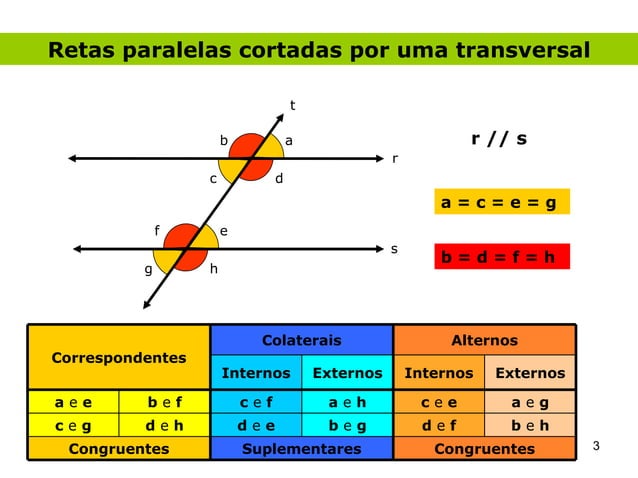

Os oito ângulos formados dividem-se naturalmente em quatro categorias de par. Os correspondentes são aqueles que ocupam a mesma posição relativa em cada interseção — se uma está no canto superior esquerdo, a outra também está no canto superior esquerdo na outra interseção. Dois ângulos correspondentes são sempre congruentes quando as retas são paralelas. Os alternos internos ficam de lados opostos da transversal e entre as paralelas. Os alternos externos ficam de lados opostos da transversal, mas fora da região compreendida entre as paralelas. E os colaterais internos estão do mesmo lado da transversal, ambos entre as paralelas. A propriedade fundamental é que ângulos correspondentes são congruentes, alternos internos são congruentes, alternos externos são congruentes, e colaterais internos são suplementares — somam 180 graus. A mesma regra se repete para colaterais externos, que também somam 180 graus. Eu já vi genteconfundir alternos com colaterais porque ambos envolvem lados opostos ou iguais da transversal. A diferença é se os ângulos ficam entre as paralelas ou fora delas. Alternos — interno ou externo — são sempre congruentes. Colaterais — interno ou externo — sempre somam 180 graus. Memorizar isso como uma distinção binária: congruentes versus suplementares — elimina metade dos erros.

Vou mostrar um exemplo rápido. Suponha que um ângulo formado na interseção superior mede 110 graus. O correspondente na interseção inferior também mede 110 graus. O ângulo adjacente a ele, que forma uma reta com esse mesmo vértice, mede 70 graus. Esse de 70 graus é alterno interno em relação ao ângulo de 70 graus do outro lado da transversal na interseção inferior. Os colaterais internos nessa configuração serão 110 e 70, somando 180. Com esses quatro valores — 110, 70, 110, 70 — você preenche todos os oito ângulos da figura inteiro. O que pouca gente explica é que você nunca precisa de mais de um ângulo conhecido para resolver toda a configuração. Uma vez que você identifica um, as relações de congruência e suplementaridade propagam-se por toda a figura automaticamente. É um sistema fechado. Te contaria um caso específico que me deu trabalho. Tinha uma questão de vestibular em que a transversal não cortava as paralelas num ângulo reto, mas sim num ângulo oblíquo bastante agudo, e os ângulos estavam rotulados com letras gregas e números misturados em diagramas sobrepostos. A figura original tinha três transversais cortando as mesmas paralelas, e a questão pedia para achar um ângulo específico usando informações fragmentadas de dois triângulos formados. O que funcionou foi ignorar o enfeite geométrico e focar em isolar pares de ângulos um por um. Eu mapeei cada interseção com rótulos temporários — P1 a P8 — e construí uma tabela de equivalência usando apenas as propriedades das paralelas. Quando substituí os valores, o ângulo pedido saiu como 42 graus. A armadilha era que a questão dava três informações aparentes, mas só uma era necessária. As outras duas eram redundantes e serviam apenas para confundir. Se você tentar usar todas de uma vez, gasta tempo e comete erro de conta.

Outra coisa que os livros não destacam o suficiente: a propriedade só se aplica integralmente quando as retas são estritamente paralelas. Se houver qualquer angulação marginal, mesmo que imperceptível a olho nu, a congruência dos correspondentes quebra e os colaterais deixam de somar exatamente 180 graus. Em problemas teóricos isso não costuma ser problema, mas em aplicações práticas de topografia e projetista, onde medições de campo raramente são perfeitas, você precisa tratar isso com colaterais aproximados e trabalhar com margem de erro. Eu já precisei ajustar um traçado de fundação porque a planta dizia que as paredes eram paralelas, mas a medição no terreno mostrava uma divergência de 0,3 graus na transversal de referência. O resultado era que os ângulos internos calculados teoricamente não fechavam. A correção foi recalibrar usando a média dos ângulos colaterais medidos e aplicar um fator de correção proporcional. Há ainda um ponto que causa confusão recorrente. Quando duas retas não são paralelas, você ainda pode calcular ângulos entre elas e uma transversal, mas as propriedades de congruência e suplementaridade descritas acima simplesmente não valem. Muitas questões de prova tentam isso — apresentam uma figura que parece ter paralelas, mas uma leve indicação visual ou um dado numérico revela que não há. A saída é verificar sempre se a paridade está explicitamente declarada ou se pode ser deduzida de outra informação, como igualdade de ângulos correspondentes. Se não houver confirmação, trate como retas concorrentes e resolva pelo teorema da soma dos ângulos internos de um triângulo ou pelas relações diretamente no triângulo formado. Um recurso útil que eu recomendo é um gerador de diagramas com ângulos entre paralelas cortadas por uma transversal. Existem ferramentas online gratuitas, como o GeoGebra, onde você pode inserir duas retas paralelas e uma transversal, definir qualquer ângulo de incidência e ver instantaneamente a medida de todos os oito ângulos formados. Isso serve tanto para treinar a identificação visual quanto para conferir respostas de exercícios. No GeoGebra, o processo leva cerca de dois minutos: crie duas retas paralelas, desenhe a transversal, use a ferramenta de ângulo em cada interseção e anote os valores. O software calcula com precisão de casas decimais, então você consegue perceber padrões que a vista sozinha não captura, especialmente em ângulos muito próximos de 90 graus onde a discriminação visual falha.

Se o seu objetivo é praticar, também existem bancos de questões com gabarito disponíveis em sites de preparatórios para concursos e vestibulares. A maioria dos materiais bons não só apresenta a figura como pede para justificar a relação angular usada, o que força o aluno a nomear corretamente o par — correspondente, alterno, colateral — em vez de chutar pelo aspecto visual. O limite mais comum é a tendência de tentar memorizar todas as combinações de nomes. Existem muitos pares possíveis e a lista cresce quando você inclui ângulos opostos pelo vértice, que são congruentes mas não dependem da paralelismo. O caminho mais eficiente é fixar apenas três relações: correspondentes congruentes, alternos congruentes, colaterais suplementares. A partir daí, o resto se resolve com ângulos adjacentes sobre uma reta, que sempre somam 180 graus, e ângulos opostos pelo vértice, que são iguais. Qualquer questão mais complicada é apenas uma composição dessas quatro regras básicas. Se as retas não forem paralelas, nenhuma dessas regras se aplica e o método falha completamente. Nesse cenário, a alternativa é recorrer à trigonometria do triângulo formado pela transversal e pelas duas retas, usando lei dos senos ou lei dos cossenos conforme o dado disponível. Não tente forçar a propriedade das paralelas onde ela não existe — o erro será sistemático e difícil de detectar a menos que você verifique se a soma dos ângulos internos do triângulo resulta exatamente 180 graus como teste de coerência.
