Aparelho De Som Philco Antigo

O que são os aparelhos de som Philco antigos e por que ainda aparecem

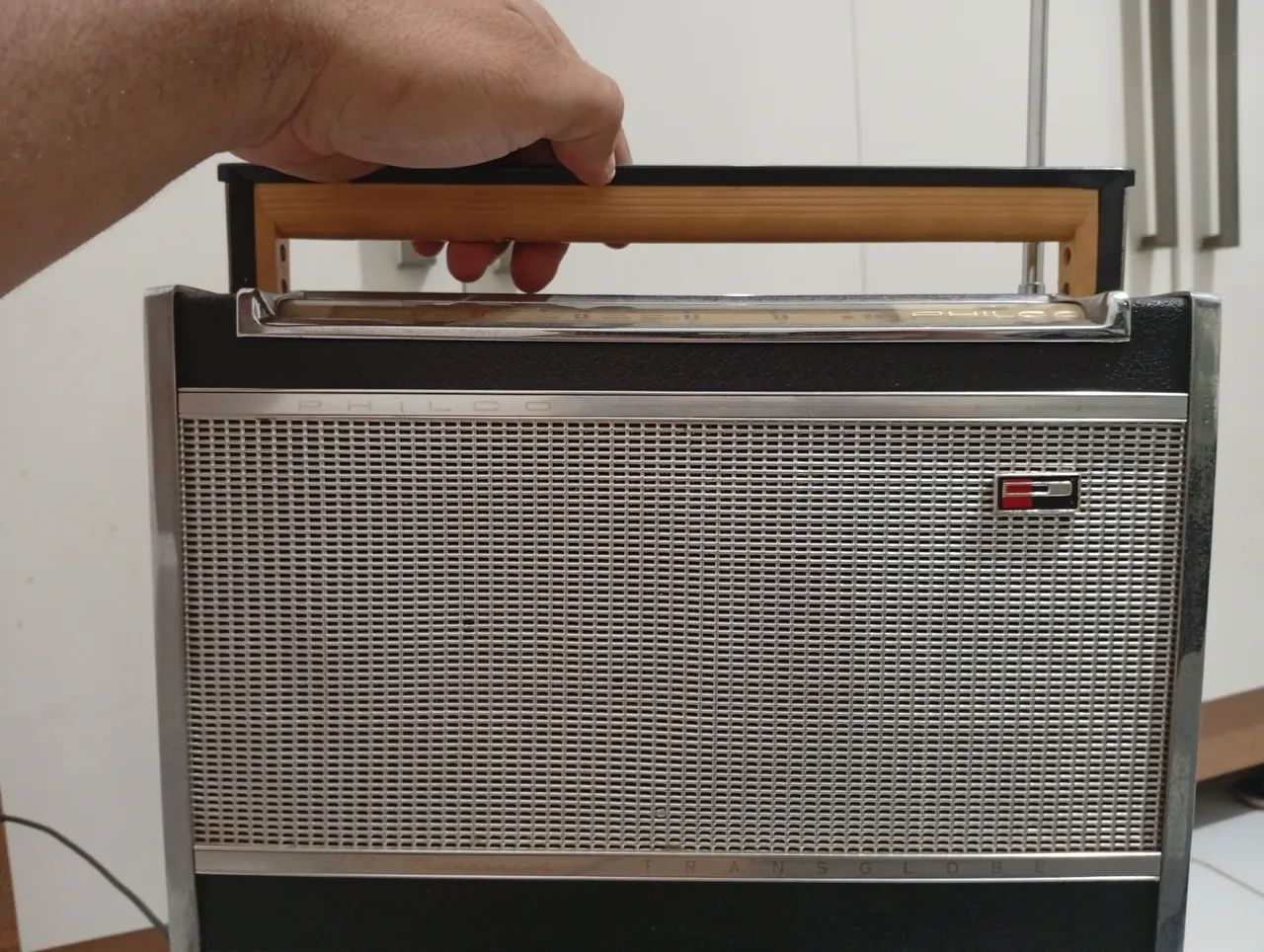

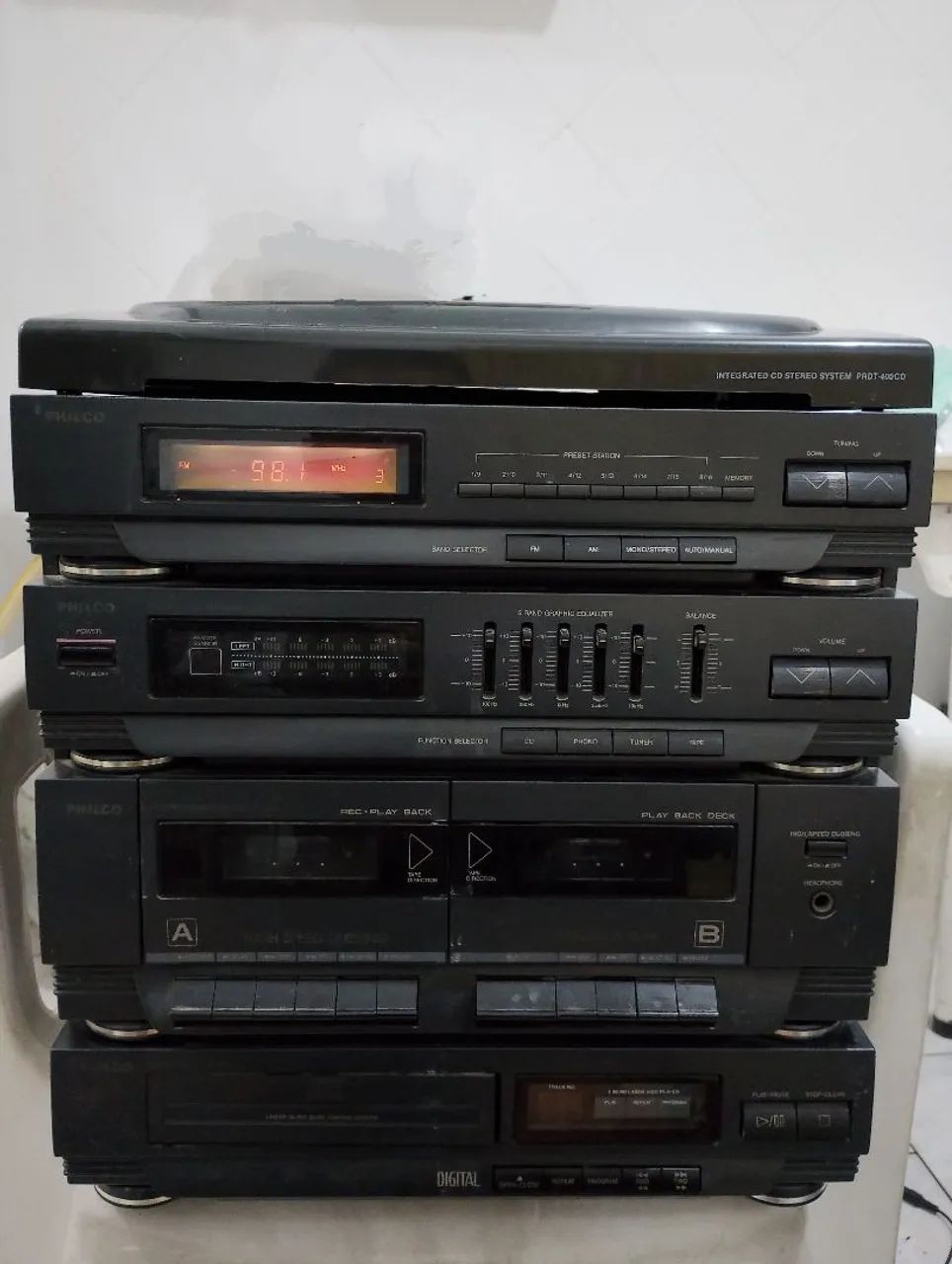

Philco foi uma das maiores fabricantes de eletrodomésticos do Brasil entre os anos 1940 e 1980. Os rádios e fonogramas de mesa que saíram das fábricas da marca em período compreendido entre meados dos anos 1950 e o início dos anos 1980 são construídos com carcaça em madeira compensada, painel frontal em baquelite ou formica, alto-falante dinâmico de média tensão e, na maioria dos modelos mais antigos, válvulas de potência. O design segue a estética funcional da época: botões grandes, mostradores iluminados e, frequentemente, um motor de fita cassete ou mecanismo de disco incorporado ao conjunto. O problema é que grande parte desses exemplares que circula hoje em feirões e OLX está em estado de semi-conservação. O capacitor de filtro primário secou, a resistência de fuga do transformer aumentou e o potenciômetro de volume faz contato intermitente quando você gira devagar. Isso não é motivo para descartar, mas exige paciência e sequencia correta de testes.

Como diagnosticar e restaurar um aparelho de som philco antigo

Vou partir do pressuposto de que você já tem o aparelho em mãos e quer saber o que verificar antes de aplicar energia. O primeiro erro comum é ligar sem fazer isolamento de linha. Muitos transformadores originais Philco usam fio esmaltado com isolamento classe A, o que significa que a isolação degrada com calor ao longo de décadas. Se você medir resistência isolando entre primário e carcaça metá e encontrar valores abaixo de 500 kohms, não ligue direto na rede. A minha sequência de restauração é a seguinte. Desmonte o painel frontal com cuidado, anotando a posição de cada cabo com fotos. Verifique visualmente capacitores oleosos, resistências carbonizadas e trilhas de placas perfuradas por umidade. Anote os valores nominais antes de substituir qualquer coisa. Meça a resistência em open de cada capacitor eletrolítico com um multímetro analógico ou digital na escala mais alta; se houver curto ou fuga severa, substitua antes de prosseguir. Troque todos os capacitores eletrolíticos do filtro de alimentação e do desacoplamento de estágios, preferencialmente por versões de baixo ESR com tensão igual ou superior à original, lembrando que capacitores de filtro originais costumavam ser de 16 a 32 µF a 250 V e que substitutos modernos de 22 µF a 400 V funcionam sem alterar o comportamento sonoro perceptível. Depois disso, teste a tensão de placa com o aparelho desmontado da carcaça e alimentado através de um autotransformador variável, subindo lentamente de zero a cento e vinte volts. Meça a tensão nos pontos de placa indicados no diagrama, se disponível, ou estime pela queda nos resistores de polarização. Em válvulas, a tensão de anodo deve estar próxima do projetado, tipicamente entre cento e sessenta e duzentos e trinta volts para válvulas de potência como as 6V6 ou EL84, dependendo do modelo exato.

Eu encontrei um Philco CD-2000 com o transformador de saída aparentemente íntegro, mas com som distorcido apenas em volumes altos. A medição de tensão de repouso estava normal, porém a ondulação no capacitor de filtro era enorme, cerca de cem mVpp em vazio e subindo para quase dois volts sob carga. O defeito era um capacitor de filtro secundário ressecado que só manifestava o problema em potência. Substituí por dois capacitores em paralelo de 47 µF a 450 V e a distorção desapareceu. Se você não tem osciloscópio, uma solução prática é medir a tensão DC nos terminais do alto-falante enquanto aplica um sinal de teste; variação acima de cinco mV indica filtro insuficiente.

Componentes críticos que você precisa conhecer

Os transformadores de alimentação Philco usam nucleo de aço silício com lâminas soltas em muitos casos. Com o tempo, as lâminas vibram e geram zumbido de 60 Hz que se propaga pela carcaça. Não adianta apenas apertar com cola; o correto é dessoldar o transformador, aplicar verniz isolante nas lâminas e reconstituir o aperto mecânico com grampos originais se possível. Os alto-falantes dinâmicos originais usam bobina móvel de alumínio com papel impregnado. A impregnação seca e a bobina perde rigidez, o que gera distorção harmônica característica. A reposição por alto-falantes modernos de cerâmica ou neodímio altera a resposta frequencial e o timbre, mas é viável se você adaptar o gabinete com furos de fixação adequados e manter a caixa selada ou portada conforme o projeto original. Eu prefiro restaurar o alto-falante original com bobina nova de 8 ohms e suspensao de espuma moderna quando o cone está danificado, porque o resultado sonoro se aproxima muito do original e evita modificações estruturais. Os potenciômetros de volume e tom são outro ponto frequente de falha. A trilha carbonizada desgasta e cria pontos mortos. A limpeza com spray condutivo funciona temporariamente, mas a solução definitiva é substituir por potenciômetros lineares de mesma resistência, preferencialmente com eixo longo se o painel exigir. Para Philco dos anos 1960, os valores mais comuns são 10 k ohms logarítmico para volume e 50 k ohms para tom.

Pegadinhas que ninguém conta

Muitos manuais originais não estão disponíveis publicamente, então você precisa confiar na topologia. A maioria dos receiver Philco segue um esquema super-regenerativo nos primeiros estágios de RF e um detector de envelope com estágios AF de válvulas ou transistores bipolares posteriores. Se o aparelho tem transistorização, verifique se os transistores de potência são de silício ou germânio, porque a tensão de base muda drasticamente entre tecnologias. Transistores de germânio como os BC108 originais têm Vbe em torno de 0,2 V, enquanto os de silício exigem cerca de 0,6 V. Trocar um por outro sem ajustar o divisor de base gera polarização errada e distorção severa. Outra pegadinha comum são as resistências de metal filme que mudam de valor com o tempo. Uma resistência de 10 k ohms pode cair para 8,2 k ohms após trinta anos, alterando o ganho do estágio e a resposta em frequência. Sempre meça resistências fora do circuito quando possível, porque leitura em circuito pode mascarar desvios.

Quando desistir e trocar por outra coisa

Não adianta insistir se o transformador de alimentação estiver com isolamento rompido e você não tiver acesso a reposição. Transformadores Philco originais de alta tensão são caros e difíceis de encontrar, e usar um transformador genérico de alimentação pode mudar a impedância de saída e comprometer a com o alto-falante. Nesse caso, a alternativa mais sensata é converter o gabinete para receber um amplificador Classe D moderno, mantendo o alto-falante original se estiver em bom estado e usando uma caixa selada adaptada. Também não vale a pena restaurar aparelhos com carcaça trincada por umidade extrema, porque a rigidez estrutural fica comprometida e a ressonância da madeira altera a acústica de forma irreversível. Nesses casos, o melhor é usar o gabinete como peça decorativa e montar um sistema separado. Se o seu aparelho de som philco antigo estiver com problemas específicos que eu não cobri aqui, a melhor abordagem é documentar cada medição e comparar com esquemas similares de marcas da mesma época, como Philips e Akai, que compartilhavam topologias parecidas. A informação técnica disponível na internet é fragmentada, mas suficiente para resolver a maioria das falhas comuns se você seguir o método passo a passo e não pular etapas de segurança.
