As Cotas Utilizadas No Desenho Não Estão Totalmente De Acordo

Quando as cotas do desenho técnico não batem entre si

Isso é mais comum do que gente quer admitir. Você entra num arquivo, aperta C, vê uma distância que não faz sentido e começa a rastrear. O problema raramente é um erro único. É acumulação de tolerância, coordenadas mal resolvidas ou quem sabe uma cópia antiga sobreposta à geometry nova sem o layer certo. Achei esse problema pela primeira vez de um jeito chato. Estava revisando um desenho de montagem mecânica pra uma peça de fixação em aço. A cota de furo central dizia 125mm e a soma das três cotas parciais adjacentes dava 127,3mm. Diferença de 2,3mm. O cliente quase rejeitou o lote por isso. O que eu fiz foi o seguinte: rodei uma verificação de fechamento de dimensões. Selecionei todos os pontos do contorno principal, usei o comandoDISTANCE entre extremidades opostas e comparei com a soma das cotas sequenciais. Quando a diferença ultrapassa 0,1mm em desenho mecânico de precisão, tem algo errado. Em estruturas civis, a margem costuma ser maior, mas o princípio é o mesmo.

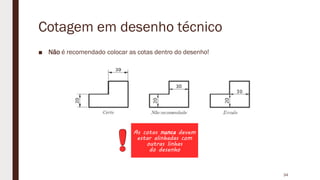

Método prático de correção

Vou explicar primeiro como resolver porque a definição do problema muitas vezes surge só depois que você tenta fechar o desenho. A correção geralmente passa por três passos: validar geometria, reconciliar cotas e documentar o que mudou. Primeiro, valide a geometria base. Isso quer dizer verificar se todos os pontos, linhas e arcos estão realmente conectados como deveriam. Um segmento solto ou um arco com centro deslocado pode fazer a cota automática calcular caminho diferente do esperado. Eu costumo usar o comando OVERKILL ou equivalente no CAD pra juntar segmentos colineares e remover duplicatas. Depois, corro uma conferência geométrica: puxo linhas de auxilio entre pontos críticos e verifico distâncias diretas versus cotas anotadas. Segundo passo é reconciliar as cotas. Aqui você decide qual valor é o verdadeiro. Geralmente o comprimento nominal da peça ou a medida extraída do modelo 3D de referência é a fonte da verdade. As cotas que divergem precisam ser atualizadas. Não adianta só apagar e colocar outro número. Você precisa entender por que a cota saiu errada. Foi uma operação de MOVE que não aplicou a nova geometria? Foi uma cópia colada de outro arquivo? Foi tolerância de arredondamento acumulada?

Terceiro passo é documentação. Sempre anote no papel de revisão ou nos comentários do desenho quais cotas foram alteradas e por quê. Se estiver usando BIM ou modelagem paramétrica, registre a restrição que resolveu o conflito. Isso evita que o erro volte na próxima iteração.

Insiights que ninguém conta no manual

A maioria dos técnicos novatos acha que o problema é sempre arredondamento. Na prática, arredondamento raramente causa desvio maior que 0,05mm. Desvios de 1mm ou mais quase sempre vêm de geometria mal definida ou de cotas herdadas de outro sistema de coordenadas. Um ponto contra intuitivo é que diminuir a resolução de unidade do CAD não resolve nada e pode piorar. Quando você trava o snap em 0,1mm num desenho que nasceu em milímetros com precisão submilimétrica, as cotas automáticas começam a arredondar pra cima ou pra baixo dependendo do algoritmo. O resultado são discrepâncias sistêmicas que parecem aleatórias mas na verdade seguem padrão. A solução é manter a precisão nativa do arquivo e usar cotas com tolerância explícita, não depender do arredondamento automático. Outro erro comum é confiar em cotas coordenadas sem checar o referencial. Se o desenho tem origem em A e outra em B, as cotas de um lado podem não fechar com as do outro. Eu já vi situação onde duas equipes trabalharam no mesmo arquivo sem alinhar as origens e as cotas de uma seção contradiziam a outra por até 5mm. A verificação foi feita manualmente com planilha Excel somando trechos. Descobriu-se que uma camada inteira estava deslocada.

Limitações desse abordagem

Esse método funciona bem para desenhos 2D convencionais e modelos 3D paramétricos de porte médio. Tem limitações sérias em desenhos muito grandes com milhares de cotas automáticas. Nesse caso, a verificação manual leva tempo excessivo e o risco de erro humano aumenta. Também não resolve problemas quando a fonte original do desenho é escaneada ou trazida de digitização de plantas físicas. Nesses casos, a geometria já nasce comprometida e cotar por cima só mascara a problema. Se o projeto usa múltiplos softwares diferentes comunicando via DXF ou IFC, as conversões podem alterar coordenadas. Aí a inconsistência não é do seu desenho, é da cadeia de troca de dados. Recomendo nesses casos padronizar um formato de troca e rodar uma validação automática antes de gerar qualquer cota final.

Cenário prático que encontrei

Num projeto de detalhamento estrutural de concreto, as cotas utilizadas no desenho não estavam totalmente de acordo entre a planta de formas e a armação. A planta dizia 8,40m entre eixos e a armação tinha uma cota interna de 8,37m. O motivo era uma sobreposição de blocos de cota que herdam escalas diferentes. O plano de formas usava escala 1:50 e a armação 1:20. Quando gerei as cotas automáticas, o CAD aplicou fatores de escala distintos sem aviso. A correção foi simples mas demorada: desviei todas as cotas da armação, recriei o bloco de cota com escala unificada e rodei uma validação de fechamento. Levei cerca de 40 minutos num desenho que tinha 230 cotas. Se tivesse feito manualmente linha por linha, levaria umas 3 horas. O ganho veio de automar a conferência, não de revisar cota por cota.

Checklist rápido

Verifique sempre se a geometria está fechada antes de confiar nas cotas. Confira se todas as camadas usam a mesma origem de coordenadas. Rode uma soma de cotas sequenciais versus distância direta entre extremos. Anote qualquer divergência maior que a tolerância do projeto. Mantenha o arquivo fonte organizado com layers nomeados corretamente. Use cotas com tolerância explícita em vez de depender de arredondamento. Valide conversões de formato antes de gerar documentação final. Se você tem um arquivo específico onde as cotas não batem e quer ajuda pontual, mande o trecho problemático. Descreva qual e qual unidade você está usando. Às vezes o problema é uma configuração de estilo de cota diferente do padrão do projeto. Configuração errada de estilo causa mais inconsistência do que erro de geometria em si, acredite. Isso aqui é algo que você aprende com arrasto. Cada arquivo que chega com cotas conflitantes ensina uma coisa nova sobre onde o CAD esconde armadilhas. O importante é não aceitar o primeiro número que aparece. Verificar. Somar. Conferir. Documentar. O resto é costume.
