Resistores em série: o básico que a maioria ensina errado

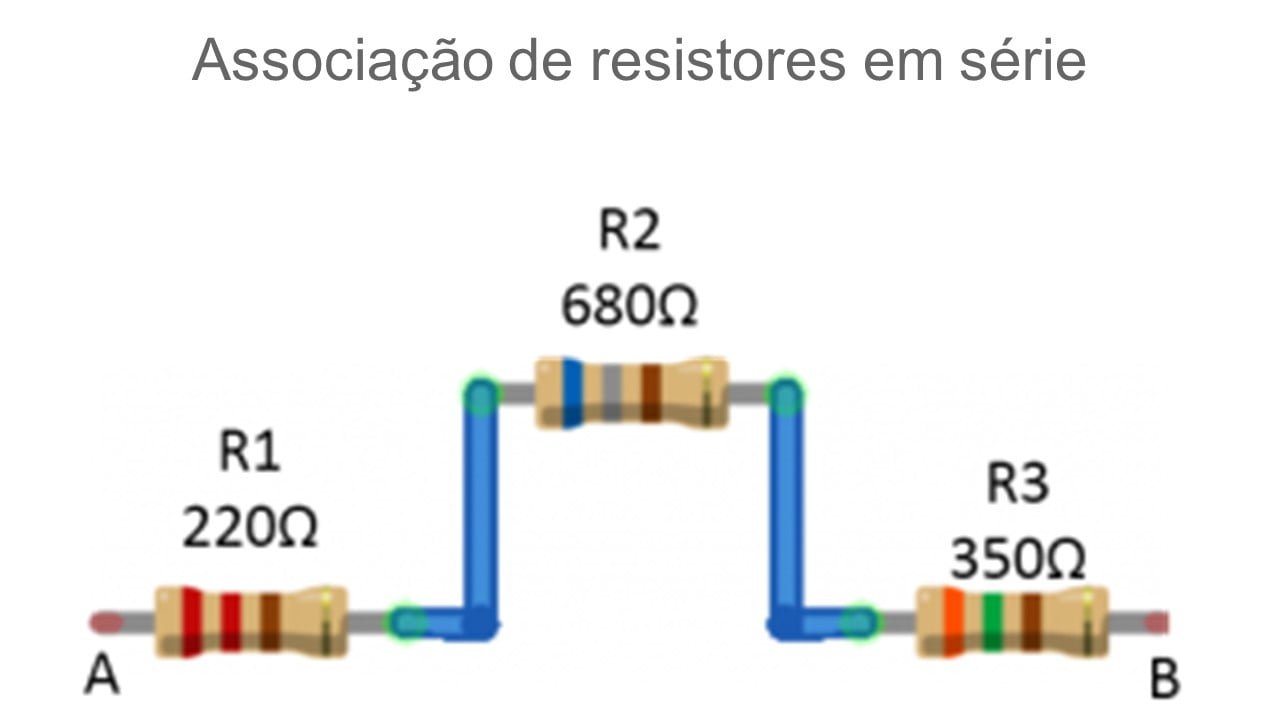

A associaçao em serie é simplesmente quando componentes são ligados um após o outro, formando um único caminho para a corrente elétrica passar. A corrente é a mesma em todos os pontos, e as tensões se somam. A fórmula de resistência equivalente é R_eq = R1 + R2 + R3... Parece simples, mas tem pegadinhas que quem nunca lidou com protoboard ou PCB não imagina. Soma-se o valor de todos os resistores. Isso é o que todo mundo sabe. O que quase ninguém menciona é que, na vida real, você raramente tem resistores com o valor exato que precisa. Eu precisava de 4,7 kOhm para um divisor de tensão e só tinha dois de 10 kOhm e três de 1 kOhm. A solução foi colocar dois de 1 k em série (2 k) e somar com os dois de 10 k em paralelo (5 k), totalizando aproximadamente 7 k. Funcionou, mas o erro de aproximação mudou a relação do divisor. Tem que calcular o quanto o desvio afeta o circuito antes de soldar. Outra coisa que ninguém fala: a tolerância dos resistores importa mais do que parece. Um resistor de 1 k com 5% de tolerância pode variar de 950 a 1050 ohms. Se você coloca três em série, o erro acumula. Em projetos sensíveis, isso pode significar a diferença entre um circuito funcionar ou não. Sempre meço os resistores com multímetro antes de confiar nos valores nominais, especialmente se for um projeto onde a precisão importa.

Onde a associação em série falha completamente

Se um componente abre, todo o circuito para. Isso é a maior limitação prática da associaçao em serie. Em uma fita de LEDs conectada em série, se um LED queima, a fita inteira apaga. Você precisa testar cada LED individualmente para achar o defeito. Em projetos residenciais, ninguém liga luzes em série por esse motivo — se uma lâmpada queimasse, todas apagariam, o que seria um inferno de manutenção. Outro ponto cego: a queda de tensão em cada resistor. Se você precisa de uma tensão específica após uma queda resistiva, lembre-se de que a corrente que passa pelo circuito determina essa queda. Um sensor que consome mais corrente do que o esperado vai distorcer completamente a tensão no ponto que você mediou. Sempre calcule a corrente de carga antes de usar resistores em série como divisor de tensão para leitura de sensores.

Dica técnica que custa anos de teste

Quando trabalhamos com capacitores em série, a regra inverte em relação aos resistores. A capacitância equivalente é menor do que o menor capacitor da cadeia. A fórmula é 1/C_eq = 1/C1 + 1/C2 + ... Muitos colegas estriam porque aplicam a lógica dos resistores e chegam a um resultado errado. A boa notícia é que, para dois capacitores, a regra de produto sobre soma funciona: C_eq = (C1 × C2) / (C1 + C2). Memória curta que economiza minutos de confusão.
