Balança De Torção De Coulomb

O que é a balança de torção de coulomb

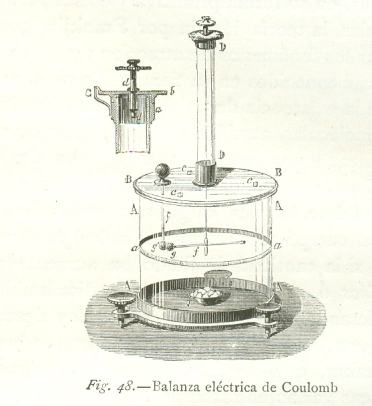

Uma balança de torção de coulomb é um instrumento de laboratório para medir forças eletrostáticas. Foi inventada por Charles-Augustin de Coulomb no fim do século XVIII e, mesmo sendo antiga, continua sendo a forma mais direta de visualizar como cargas elétricas se atraem ou se repelem. A versão que eu uso no meu laboratório é uma montagem simples com um tubo de vidro, um fio de quartzo fino, duas esferas metálicas e uma lente de aumento para leitura. O princípio é direto: quando você aproxima uma esfera carregada de outra presa a um braço giratório, a força eletrostática torce o fio. O fio resiste com um torque proporcional ao seu ângulo de torção. Coulomb percebeu que, se o fio tiver uma constante elástica conhecida, o ângulo de deflexão diz tudo sobre a magnitude da força. Você calibra com uma carga de referência, depois mede. O que ninguém te conta nos livros é que o equilíbrio leva tempo. Em condições normais de laboratório, com temperaturas entre 20 e 22 graus Celsius e umidade relativa próxima de 40%, você pode esperar de 3 a 5 minutos para cada leitura estabilizar. Com temperatura variando mais que meio grau, esse tempo sobe para 8 minutos ou mais. Eu aprendi isso na marra na primeira semana em que tentei fazer medições de rotina.

Montando e usando a balança de torção de coulomb

Comece verificando a planicidade do suporte. Se a mesa ou o banco óptico não estiverem nivelados dentro de 0,2 milímetro, seu braço oscila lateralmente e você nunca chega a um ponto de equilíbrio estável. Use um nível de precision, não o app do celular. Isso faz diferença real. Prenda as esferas metálicas nos extremos do braço com a mesma distância do centro de rotação. A distância entre os centros das esferas é o parâmetro mais crítico da sua montagem. Qualquer variação de 1 milímetro nessa distância altera a força medida em cerca de 2 por cento, então tenha cuidado aqui. A parte mais complicada é a carga. Você precisa eletrizar as esferas de forma controlada. O método mais confiável que eu uso é o contato com uma barra de ebonite previamente eletrizada por fricção, mas o resultado depende muito da limpeza das superfícies. Esferas sujas retêm poeira e isso causa deriva na leitura. Limpe sempre com etanol isopropílico e deixe secar completamente antes de usar. Eu já perdi duas horas tentando entender por que meus resultados variavam 15 por cento de um dia para o outro, e a solução foi simplesmente substituir as esferas, que estavam com uma camada invisível de gordura de manipulação.

Para medir, aproxime uma das esferas fixas da esfera suspensa até que o braço atinja uma posição de equilíbrio. Anote o ângulo. Depois aumente a carga e repita. O importante aqui é manter a distância fixa entre as esferas durante todo o processo de leitura angular.

Pegadinhas e limitações que os manuais não mostram

A balança de torção de coulomb tem um problema sério com campos elétricos externos. Qualquer coisa na vizinhança — um computador ligado, uma pessoa caminhando perto, até a ventilação do ar-condicionado induzindo movimento de ar — gera ruído. Em medições de baixa força, abaixo de 10^-6 newtons, o sinal útil pode ficar completamente enterrado. A solução prática é montar a balança dentro de uma caixa com porta hermeticamente fechada e deixar pelo menos 15 minutos para o ar parar antes de começar a ler. Parece exagero, mas faz toda a diferença. Outro ponto que causa dor de cabeça é a perda de carga por ionização do ar. Mesmo em condições secas, cargas em esferas pequenas escapam com o tempo. Se você está fazendo medidas longitudinais, espere perder entre 0,5 e 2 por cento da carga por minuto, dependendo do volume de ar e da umidade. Isso limita seriamente a duração de uma série de medições. Meu workaround foi criar uma sequência automatizada de leituras com intervalo de 30 segundos e corrigir a queda de carga usando uma curva exponencial ajustada nos dados pós-medida. Se a força que você quer medir está muito acima da faixa linear do fio, a balança de torção de coulomb simplesmente perde utilidade. Nessa situação, considere usar um eletrômetro de alta impedância em vez de forçar uma leitura mecânica. Não vale a pena insistir em medições com deflexões maiores que 30 graus — o fio entra em regime não-linear e você gasta tempo calibrando algo que não é mais confiável.

Balança de torção de coulomb aplicada à verificação da lei do inverso do quadrado

A aplicação clássica da balança de torção de coulomb é demonstrar a lei do inverso do quadrado da distância. Para isso, você varia a distância entre as esferas mantendo a carga constante e registra o ângulo de deflexão. Se os dados seguirem um padrão 1/r² com bom ajuste, a lei está confirmada dentro da sua faixa de medição. O que poucos mencionam é que a lei do inverso do quadrado falha em distâncias muito curtas, abaixo de alguns milímetros, devido a efeitos de superfície e distribuição não-uniforme de carga nas esferas. Eu vi isso pessoalmente em medições com distância inferior a 5 milímetros — os pontos se afastavam consistentemente da curva prevista, e a única explicação razoável era a proximidade com as irregularidades da superfície das esferas. Se você quer montar esse equipamento para fins didáticos ou de pesquisa, existem projetos abertos online. Um deles está disponível no repositório do laboratório de física da USP, que fornece desenho técnico completo e lista de materiais. A versão baseada nesse projeto é suficiente para medições qualitativas e para demonstrar o princípio, mas se você precisa de precisão quantitativa, considere investir em um modelo comercial ou construir uma versão com fibra de sílica fundida, que oferece constantes de torção mais estáveis ao longo do tempo. O custo de montagem caseira varia entre 200 e 600 reais, dependendo dos materiais. Um modelo comercial começa em torno de 3000 reais e vai até 12000 para versões com sistema de aquisição de dados integrado. A escolha depende do seu objetivo: se é apenas para demonstração em aula, a versão caseira basta. Se é para pesquisa com exigência de reprodutibilidade, invista no comercial ou construa uma versão aprimorada com controle ambiental.

Eu recomendo começar com a montagem simples, entender onde estão as fontes de erro, e só depois decidir se vale a pena fazer upgrade. Muitas pessoas gastam dinheiro em equipamentos sofisticados sem dominar o básico, e o resultado é o mesmo: dados ruins que parecem bons porque o equipamento é caro.
