Cálculo De Corrente Elétrica

O que você realmente precisa saber para calcular corrente elétrica em instalações reais

Eu passei anos resolvendo problemas de dimensionamento de condutores e proteção em quadros de comando industriais, e uma das coisas que mais vejo gente errar é justamente o cálculo de corrente elétrica aplicado a circuitos trifásicos com cargas não lineares. A fórmula do livro-texto funciona perfeitamente na teoria, mas no campo você se depara com harmônicas, fatores de simultaneidade que ninguém considerou e condutores já esquentando mais do que deveriam antes mesmo de ligar a carga prevista. A expressão I = P / (3 × V × cos ) é válida para cargas resistivas puras ou indutivas balanceadas em regime permanente. Quando você começa a misturar variadores de frequência, UPS, reatores eletrônicos e iluminação LED com drivers baratos, o fator de potência que parecia 0,95 no papel cai para algo em torno de 0,72 a 0,78, e a corrente eficaz medida no multímetro ou no alicate amperométrico pode ficar 15% a 30% maior do que o resultado da conta inicial. Eu já vi projeto de um quadro industrial ser aprovado pela construtora com base em 42A calculados, e na prática o disjuntor disparar logo na partida de dois motores junto com o inversor de frequência instalado no mesmo barramento, porque a corrente de pico dos drives não foi considerada na etapa de dimensionamento. O problema é que a norma NBR 5410 recomenda o uso de fatores de demanda e fatores de simultaneidade, mas muitos engenheiros e eletricistas tratam esses fatores como ajustes opcionais quando na verdade eles fazem toda a diferença entre um circuito que opera dentro da temperatura permitida pelo condutor e um que envelhece o isolamento prematuramente. O cálculo de corrente elétrica adequado precisa levar em conta não apenas a potência nominal dos equipamentos, mas também a forma de onda da corrente real que cada dispositivo consome.

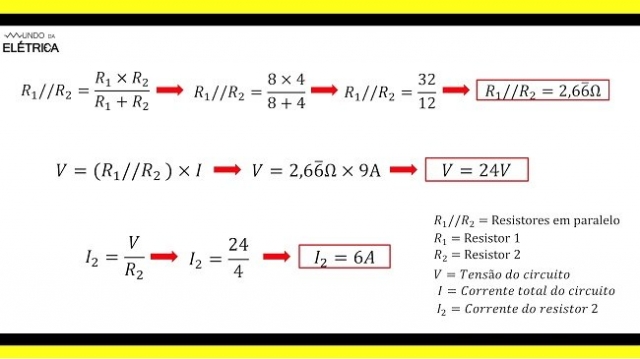

Método prático para chegar no valor correto de corrente

A primeira coisa que eu faço antes de qualquer conta é pedir o datasheet de cada equipamento que vai ser instalado, especialmente se for carga não linear. A corrente nomial declarada pelo fabricante às vezes já inclui os efeitos harmônicos, às vezes não. Se o fabricante informa a corrente de entrada no cabo de alimentação do inversor, você usa esse valor diretamente, porque ele já representa o que vai circular pelo condutor real. Se só informa a potência mecânica de saída e o rendimento estimado, aí sim você divide pela tensão e pelo fator de potência típico do drive naquela potência específica. Para cargas trifásicas balanceadas, o cálculo de corrente elétrica segue a relação I = P / (3 × V × fp), onde P é a potência ativa em watts, V é a tensão fase-fase em volts e fp é o fator de potência. Para monofásico, troca-se o denominador por 2 × V × fp. Se a carga é puramente resistiva, como aquecimento elétrico ou fornos, o fator de potência é unitário, e o cálculo fica mais simples, mas mesmo nesses casos o fator de segurança da norma exige considerar a tolerância da tensão de rede, que pode variar mais ou menos 10% em relação ao nominal. Eu costumo adotar o valor mínimo de tensão esperado, porque isso gera uma corrente de projeto maior e protege contra o caso em que a tensão cai justamente quando a carga opera no regime nominal. Quando há múltiplos circuitos alimentados pelo mesmo quadro, o cálculo de corrente elétrica total não é a soma aritmética das correntes individuais. Você aplica o fator de simultaneidade correspondente à natureza da carga e ao tipo de instalação. Em residências, para tomadas de uso geral, a norma permite considerar um fator em torno de 0,60 a 0,70, dependendo do número de circuitos e da previsão de carga. Em indústrias, para motores com ciclos de trabalho intermitentes, o fator pode ser ainda menor, mas para cargas contínuas como climatização ou bombeamento, você deve considerar a soma parcial das correntes nominais com um fator de segurança adicional de 1,15 a 1,25 conforme recomendação da norma para circuitos que operam continuamente por mais de três horas.

Problema específico que eu enfrentei com cálculo de corrente elétrica em inversores de frequência

Num projeto de modernização de um sistema de ventilação industrial, eu precisei calcular a corrente do barramento que alimentava três inversores de frequência acoplando ventiladores de 7,5kW cada, operação trifásica 380V. O cálculo ingênuo daria cerca de 40A por drive, totalizando 120A no barramento, e eu teria dimensionado um cabo de 70mm² com disjuntor de 125A. Porém, medições no campo mostraram que a corrente RMS de entrada de cada drive, considerando as harmônicas geradas pelo retificador de ponte com capacitor de filtro, ficava em torno de 52A, não 40A. O fator de simultaneidade entre os três drives também não era unitário, mas sim em torno de 0,80, porque raramente operavam todos na carga máxima ao mesmo tempo. A solução que eu adotei foi dimensionar o barramento com base na soma das correntes medidas de entrada dos drives multiplicada pelo fator de simultaneidade, mais uma margem de 10% para tolerâncias de rede. O resultado foi um cabo de 50mm² em conduíte embutido, com disjuntor magnetotérmico de 100A, que operou sem elevação excessiva de temperatura ao longo de anos. Se eu tivesse seguido o cálculo de corrente elétrica baseado apenas na potência nominal dos motores, o cabo teria esquentado acima do permitido pelo isolamento, reduzindo a vida útil do condutor e aumentando o risco de falha prematura na conexão do barramento.

Erros comuns que comprometem o cálculo de corrente elétrica

O erro mais frequente é confundir potência aparente com potência ativa. Se o equipamento é especificado em kVA, você deve usar I = S / (3 × V) para trifásico, sem fator de potência no denominador, porque a corrente já está relacionada à potência aparente. Misturar essas grandezas leva a subdimensionamento ou superdimensionamento do condutor, dependendo do caso. Eu já vi gente usar potência em CV convertida diretamente para watts multiplicando por 746, e depois dividir pela tensão, ignorando que o motor opera com fator de potência menor que unitário no regime nominal, o que gera uma corrente real maior do que a calculada. Outro erro comum é aplicar o cálculo de corrente elétrica para cargas monofásicas em sistemas trifásicos sem considerar o equilíbrio de fases. Quando há cargas monofásicas distribuídas desigualmente entre as fases, a corrente no neutro pode ser significativa, e o condutor de neutro precisa ter seção suficiente para transportar essa corrente, especialmente se há cargas não lineares que geram harmônicas triplas, que se somam no neutro em vez de se cancelarem. Em instalações com muitos drives e UPS, a corrente harmônica tripla no neutro pode atingir 30% a 60% da corrente fundamental, tornando o neutro tão crítico quanto as fases para o dimensionamento. A correção do fator de potência também altera a corrente de linha. Quando você instala bancos de capacitores para corrigir o fp de 0,75 para 0,95, a corrente efetiva no circuito principal diminui cerca de 25%, o que permite reduzir a seção do cabo ou adicionar cargas no mesmo circuito. Porém, o cálculo de corrente elétrica pós-correção deve considerar que a corrente harmônica pode aumentar devido à ressonância entre os capacitores e a impedância harmônica da rede, então a redução de corrente não é tão linear assim em instalações com muitas cargas não lineares.

Quando o cálculo de corrente elétrica baseado na potência nominal não é suficiente

Existem situações em que a corrente de partida, a corrente de inrush ou a corrente eficaz transiente superam significativamente a corrente nominal de regime permanente. Motores de indução, por exemplo, podem ter corrente de partida entre 5 e 8 vezes a nominal, durando de 2 a 5 segundos. O cálculo de corrente elétrica para dimensionamento de condutores considera a corrente nominal contínua, não a de partida, porque os condutores têm capacidade de suportar sobrecargas curtas sem ultrapassar a temperatura máxima permitida pelo isolamento. O disjuntor ou o fusível é que precisa suportar essa corrente de partida sem disparar, e o cálculo de corrente elétrica de curto circuito entra nessa etapa de seleção do dispositivo de proteção. Para circuitos com muitos motores partindo simultaneamente, ou motores de potência elevada partindo sob carga, a corrente de partida pode justificar o uso de partidor estrela-triangulo, soft-start ou inversor de frequência, reduzindo a corrente de partida para cerca de 2 a 3 vezes a nominal. O cálculo de corrente elétrica do alimentador geral deve considerar o pior caso de operação, que pode ser a partida de um motor de grande porte enquanto outros motores já operam em regime permanente. Esse cenário é comum em sistemas de bombeamento, esteiras transportadoras e compressores, onde o cálculo ingênuo baseado apenas na soma das correntes nominais pode subestimar a corrente real em até 40% no momento da partida. Uma limitação importante do cálculo de corrente elétrica baseado em normas é que ele pressupõe condições padrão de instalação: temperatura ambiente de 30°C para cabos isolados em PVC, agrupamento limitado de condutores, ventilação adequada. Quando os cabos são instalados em conduítes embutidos em alvenaria, em bandejas agrupadas com muitos circuitos, ou em ambientes com temperatura ambiente acima de 40°C, os fatores de correção de temperatura e agrupamento podem reduzir a capacidade de condução de corrente do cabo em 20% a 40%, exigindo seção maior do que a indicada pelo cálculo inicial. Eu recomendo sempre aplicar os fatores de correção da tabela da NBR 5410 antes de finalizar o dimensionamento, porque pular essa etapa é uma das causas mais frequentes de superaquecimento de condutores em instalações reais.
