Como fazer o cálculo de resistência elétrica na prática

O cálculo de resistência elétrica serve para encontrar o valor em ohms de um componente ou circuito. A Lei de Ohm é o ponto de partida: R = V / I. Tensão dividida por corrente. Se você sabe que tem 12 volts e 2 ampères, a resistência é 6 ohms. Isso é básico. O que poucas pessoas explicam direito é o que acontece quando o cenário real foge disso. Aqui vai o método que eu uso no dia a dia. Primeiramente, mede a tensão nos terminais do componente ou trecho que você quer analisar. Depois, mede a corrente que passa por ele. Divide um pelo outro. Resultado imediato. Não precisa de simulador caro nem planilha complexa. Só um multímetro que esteja calibrado e paciência para anotar os valores certos.

Calculo de resistência eletrica: a base que todo mundo esquece

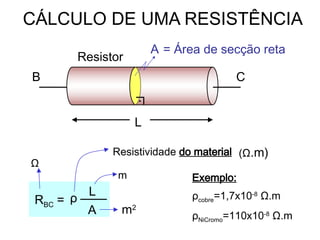

Antes de aplicar a fórmula, é preciso entender o que é resistência elétrica de verdade. Não é só um número numa folha. É a oposição que um material oferece à passagem de corrente. Quanto maior a resistência, menor a corrente para uma mesma tensão. Isso é física, não opinião. E tem mais: a resistência muda com a temperatura. Um fio de cobre que está frio tem valor diferente daquele mesmo fio esquentando sob carga. O coeficiente de temperatura do cobre é aproximadamente 0,00393 por grau Celsius. Isso significa que para cada grau que a temperatura sobe, a resistência aumenta cerca de 0,4%. Parece pouco. Em um motor que esquenta 50 graus acima da ambiente, o erro já é de 20%. Se você não considerar isso, o cálculo fica errado e você gasta horas procurando defeito onde não existe. O meu caso real foi o seguinte. Montava um circuito de sinal para instrumentação industrial e a resistência medida a frio batia perfeitamente com o projeto. Ligava o equipamento e a leitura caía pela metade depois de meia hora. O componente era um resistor de precisão montado perto de um dissipador de potência. A corrente passava, o resistor esquentava, a resistência diminuía — nesse tipo específico, o coeficiente era negativo. Troquei por um resistor de liga manganina, que tem coeficiente próximo de zero, e o problema acabou. Anotação que fiz na época: verificar sempre a dissipação térmica antes de confiar numa medição de resistência a frio.

Isso leva a um ponto que começo já respondendo logo: como calcular resistência em circuitos mais complicados. Em série, basta somar os valores. R_total = R1 + R2 + R3. Em paralelo, a conta vira: 1/R_total = 1/R1 + 1/R2 + 1/R3. Para dois resistores em paralelo, dá para usar a fórmula prática R1 vezes R2 dividido pela soma deles. Serve quando você tá apressado e não quer enrolação. Circuitos mistos exigem ir reduzindo por partes. Identifica trechos puramente em série ou puramente em paralelo, resolve cada trecho, e vai repetindo até sobrar um único valor. Fiz essa redução à mão em painéis de controle antigas, com dez ou doze resistores, e levava uns quinze minutos se o esquema fosse limpo. Se o desenho viesse mal anotado, dobrava o tempo e ainda assim tinha chance de errar conta. Nesse cenário, planilha com fórmulas ligadas entre si resolve em menos de cinco minutos. O erro humano cai bastante quando a aritmética fica delegada ao software. Tem um detalhe prático que ninguém menciona muito: a tolerância dos resistores. Um resistor marcado como 10k ohms com tolerância de 5% pode ter na realidade qualquer valor entre 9500 e 10500 ohms. Isso importa quando o circuito é sensível, como divisores de tensão para referências de tensão ou circuitos de filtro RC. O valor nominal do projeto pode não refletir o comportamento real. A solução simples é medir com multímetro antes de montar, ou usar resistores de 1% quando o projeto pedir precisão. Eu sempre opto por 1% em circuitos de reference e medição, e o custo extra é desprezível perto do retrabalho que evita.

Outro ponto cego comum é a resistência interna dos instrumentos. Quando você mede resistência com multímetro, o aparelho injeta uma corrente pequena no componente. Se o circuito estiver energizado, a leitura é inútil e ainda pode danificar o multímetro. Regra de ouro: desenergize o circuito antes de medir resistência. Parece óbvio, mas eu já vi técnico de manutenção ignorar isso e queimar a entrada de ohmímetro de um multímetro bom. A substituição custou mais que o próprio aparelho usado. Quando o assunto é resistor de potência, a coisa muda de figura. Resistor de potência não é só um valor em ohms. É também quanto watt ele suporta. Calcular a dissipação é simples: P = V vezes I, ou P = R vezes I ao quadrado, ou P = V ao quadrado dividido por R. Escolha a que for mais conveniente com os dados que você tem. Se um resistor de 100 ohms recebe 0,5 ampère, a dissipação é 100 vezes 0,25, ou seja, 25 watts. Um resistor de 1w vai vaporizar. Use resistor de no mínimo o dobro da potência calculada como margem de segurança. Isso evita que o componente envelheça prematuramente e mude seu valor com o tempo. Existe ainda a resistência de contato e a resistência de pistas de placa de circuito impresso. Em baixos valores de resistência, esses fatores pesam. Fios de conexão, pontos de solda e trilhas finas podem adicionar frações de ohm que, em medições de precisão, fazem diferença. Eu costumo usar o método de quatro pontas Kelvin quando preciso medir resistências abaixo de 1 ohm com confiança. A fonte de corrente injeta pelo par externo e a tensão é medida pelo par interno, eliminando o efeito da resistência dos fios de teste. Multímetros comuns não fazem isso nativamente, mas fontes de banco e nanovoltímetros sim. Se você trabalha com carregadores de bateria, shunts de corrente ou sensores de corrente, esse detalhe economiza chamada técnica desnecessária.

Para quem quer praticar, tem simuladores gratuitos na internet. Eu uso bastante o EveryCircuit e o LTspice. O LTspice é mais pesado, mas converte rápido simulações de regime permanente e transiente. O EveryCircuit é mais visual e útil para entender o comportamento imediato. Ambos permitem variar tensão e corrente e ver o efeito na resistência aparente. Eu recomendo o LTspice para projetos mais sérios. O arquivo de instalação cabe num pendrive e roda sem internet. Um aviso final que vale a pena repetir: cálculo de resistência elétrica não substitui medição real em projetos críticos. A teoria guia, a prática decide. Eu já vi projeto perfeito no papel falhar porque o fabricante mudou o material do resistor sem avisar, ou porque a trilha da PCB era mais fina do que o desenhista imaginou. Medir sempre. Anotar sempre. E guardar os dados medidos junto com o projeto. No mês seguinte, quando alguém perguntar por que aquele valor foi escolhido, você terá a resposta certa na pasta.
