Câmera De Ré Tartaruga

O que é uma câmera de ré tartaruga e por que ela existe

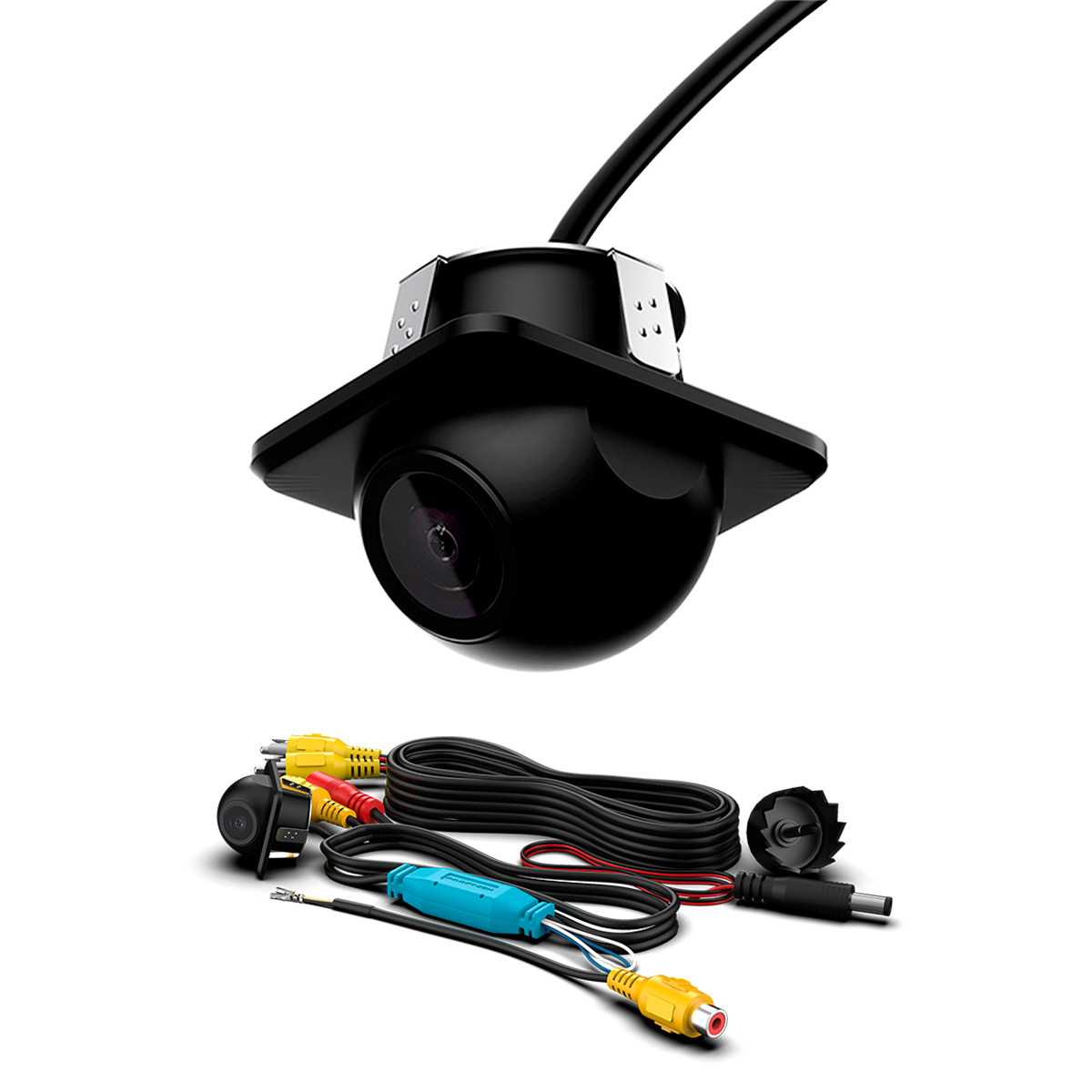

A câmera de ré tartaruga é basicamente uma câmera de estacionamento miniatura, compacta, que se parece com uma bolinha achatada ou um casco pequeno. O nome "tartaruga" veio da estética do invólucro, que lembra um casco baixo. Ela é usada principalmente quando o espaço para instalação é apertado — por exemplo, encaixada dentro de uma placa de licença, escondida sob um para-choque, ou fixada em um local onde câmeras convencionais não caberiam. Não tem nada de mágico. É uma câmera COMS ou CCD de baixo custo com lente grande-angular fixa, conectada a um módulo de vídeo que pode ser analogógico ou digital dependendo do modelo. O mercado brasileiro está cheio de modelos genéricos importados. A maioria usa o padrão AV out de 1 voltas RMS e funciona com qualquer monitor ou cabeamento RCA. Isso é tanto vantagem quanto desvantagem. Vantagem porque você pode ligar em praticamente qualquer tela. Desvantagem porque a qualidade varia muito entre lotes e fornecedores. Dos testes que fiz, os pontos que mais importam são:

Resolução real. Muitos vendedores anunciam 700 linhas ou 1080p, mas a maior parte dessas tartaruguinhas entrega algo entre 480 e 650 linhas efetivas. Para ré, isso ainda é aceitável. Para identificar à noite ou em luz fraca, o sensor faz diferença enorme. Proteção contra intempéries. O selo IP varia de IP66 a IP69 conforme o modelo. Se você vive em região de chuva intensa, lama ou lavagem com jato de alta pressão, invólucro de plástico sem vedação boa vai falhar em alguns meses. Eu vi várias queimarem por entrada de água pela conexão do cabo, não pelo corpo da câmera. Comprimento do cabo. A maioria vem com 5 a 6 metros. Em veículos maiores ou quando o trajeto do fio passa por áreas móveis, esse comprimento não basta. O problema é que extensões RCA aumentam ruído e perda de sinal, principalmente em sistemas analógicos.

Instalação prática: como eu faço

A instalação básica segue estes passos, mas existem detalhes que fazem a diferença entre funcionar bem e ficar cheio de chiado na imagem: Escolha o local de montagem. O ideal é centralizado e com campo de visão livre. Câmera tartaruga permite posicionamento flexível, mas se você montar muito baixo ou em ângulo fechado, a vantagem da pequena size some. Um ponto comum é a área da placa de licença. Funciona, mas a sujeira acumula rápido e a imagem fica inutilizável depois de duas chuva fortes sem limpeza. Fiação. Eu uso cabo coaxial RCA de qualidade, não o que vem na caixa do kit barato. O cabo que acompanha o equipamento muitas vezes é fino e mal blindado. A diferença na imagem é notável, especialmente se o fio passar perto de cabos de alimentação de faróis, bombas ou alternadores. Ruído de comutação aparece como faanhas horizontais na tela durante a partida.

Conexão de energia. A câmera liga quando recebe 12V, normalmente acionada pela luz de ré. Eu gosto de usar um relé pequeno para isolar o sinal de luz de ré da carga da câmera. Assim, se o circuito original for sensível, não sobrecarrega o fusível ou o interruptor de ré. A corrente de repouso da câmera fica entre 50 e 150mA, dependendo do modelo. Teste imediato. Ligue o veículo, coloque em ré e verifique se a imagem estabiliza em menos de 2 segundos. Câmeras com processamento digital lento podem demorar mais, o que é ruim para manobras rápidas.

Problema real que eu enfrentei e como resolvi

Numa instalação recente, a câmera de ré tartaruga funcionava bem em dia ensolarado, mas à noite a imagem ficava toda granulada e com zonas escuras irregulares. A princípio, pensei que fosse sensor fraco. Testei com outra câmera e o problema persistia. Descobri que o problema era interferência do sistema de iluminação do veículo: o fio de alimentação da câmera passava paralelamente ao chicote dos faróis de neblina, que são controlados por um relay de alta corrente. Quando os faróis acendiam, mesmo sem a ré estar engatada, o campo eletromagnético induzia ruído no cabo RCA. A solução foi simples: passei o cabo de vídeo por um mangotinho magnético ferrite, afastei o trajeto do cabo de potência dos faróis em pelo menos 10 centímetros eusei um cabo coaxial com malha dupla. O ruído sumiu. Se você estiver passando por situação parecida, não troque a câmera antes de testar o roteamento do cabo.

Dicas que ninguém conta

Alguns detalhes técnicos que ajudam a evitar dor de cabeça: Use adaptador de conexão selado. As conexões RCA cravam e com o tempo oxidam. Adaptadores com capa de borracha ou conectores tipo banana protegidos reduzemFalhas intermitentes causadas por umidade. Se o seu display não tem entrada de câmera dedicada, considere um comutador de vídeo RCA. Ele permite alternar entre fonte de câmera e outra entrada sem desconectar fios. Custa pouco e facilita manutenção futura.

Para instalação definitiva, aplique silicone de silicone automotivo nas bordas do invólucro. Isso ajuda a vedar contra entrada de água e vibrações. Não use cola instantânea, porque ela resseca e trinca com o ciclo térmico. Se quiser gravar ou integrar com sistema multimídia, procure modelos que tenham saída digital ou que sejam compatíveis com módulos de conversão AV para HDMI/USB. Câmeras analógicas puras não entram nesses sistemas sem conversor.

Limitações e quando não usar

A câmera de ré tartaruga não é solução universal. Ela tem restrições claras: Qualidade de imagem inferior. Comparada a câmeras de ré maiores com sensores maiores e processamento ativo, a tartaruguinha perde em alcance noturno e dinâmica de contraste. Se sua prioridade é segurança máxima em manobras em locais escuros e movimentados, considere uma câmera de ré maior, com sensor CMOS de menor ruído e lente com ajuste de ganho automático. Durabilidade variável. Modelos muito baratos usam componentes que degradam rápido com calor e umidade. Em ambientes com variação térmica forte, a câmera pode apresentar perda de foco ou escurecimento da imagem após 6 a 12 meses.

Manutenção. Por ser pequena e muitas vezes fixada em local de difícil acesso, limpar a lente exige remover o dispositivo ou usar ferramentas compridas. Se você mora em região poeirenta ou com muitafolhagem, prevendo limpeza periódica. Alternativa recomendada em certos casos. Se o objetivo é apenas melhorar a visibilidade na ré sem discrição extrema, uma câmera de ré padrão, montada no para-choque ou na tampa do porta-malas, entrega melhor imagem por um preço similar. A vantagem da tartaruga é discrição e flexibilidade de montagem, não desempenho puro.

Conclusão prática

A câmera de ré tartaruga é uma opção válida quando o espaço é limitado e a estética discreta importa. Escolha um modelo com pelo menos IP67, cabo blindado de boa qualidade e verifique as linhas efetivas antes de comprar. Instale com roteamento de cabo cuidadoso, use relé se necessário e teste a imagem em diferentes condições de luz. Se após a instalação o ruído persistir, repasse o trajeto dos fios e considere ferrites ou troca de cabo coaxial. Em resumo, funciona bem quando instalada com atenção aos detalhes que a maioria das pessoas ignora.
