Calcular campo elétrico de carga puntiforme parece simples até você medir na prática

A fórmula é a primeira coisa que você vê em qualquer livro: E = kQ/r². Coulomb constante, carga pontual, distância ao quadrado invertida. Isso funciona perfeitamente no papel. O problema é que mundo real raramente entrega cargas pontuais perfeitas, e o quadrado inverso começa a falhar de formas que ninguém te conta nas aulas introdutórias. Eu comecei a brigar com isso há uns anos quando precisei mapear o campo ao redor de um eletrodo cilíndrico fino numa montagem de laboratório. A teoria dizia que se o eletrodo fosse suficientemente pequeno comparado à distância de medição, ele se comportaria como uma carga puntiforme. Minha régua dizia 2 milímetros de diâmetro e 15 centímetros de distância de medição. Razão de 75 pra 1. Pelos livros, o erro seria desprezível. Não era.

O que realmente é campo eletrico de carga puntiforme

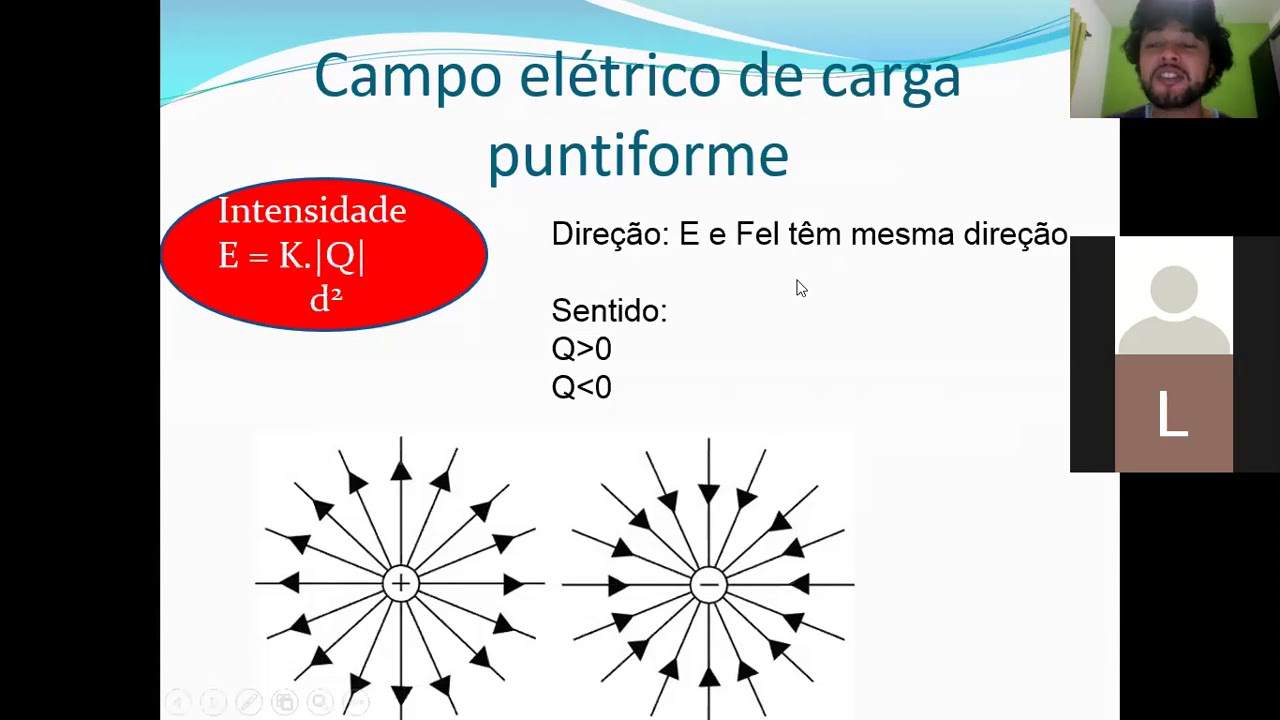

É o vetor campo elétrico gerado por uma distribuição de carga concentrada em um ponto do espaço. A expressão vetorial completa é E = (kQ/r²) r, onde r é o vetor unitário que aponta da carga para o ponto de observação. A direção importa tanto quanto a magnitude, e é aqui que a maioria dos estudantes erra nas questões de prova e nos projetos de bancada. O campo é radial. Se a carga for positiva, as linhas apontam para fora. Se for negativa, apontam para dentro. Isso vale tanto no vácuo quanto no ar. O que muda é o valor de k, que no vácuo é aproximadamente 8,99 × 10 N·m²/C². Em meios materiais, você divide por , a permissividade relativa do meio. A unidade no SI é newton por coulomb (N/C) ou, equivalentemente, volt por metro (V/m). São a mesma coisa. Você vai ver os dois jeitos em artigos e manuais, e isso já causou confusão suficiente pra eu não comentar mais.

Como calcular passo a passo

Pegue o valor da carga em coulombs. Se vier em microcoulombs ou nanocoulombs, converta antes. Um erro de conversão aqui destrói tudo que vem depois. Multiplique por k = 8,99 × 10. Divida pelo quadrado da distância em metros. O resultado é a magnitude do campo em N/C. A direção se determina pela geometria do problema: radial a partir da carga, para fora se Q > 0, para dentro se Q

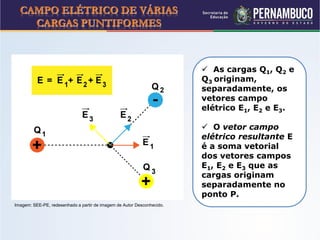

0. Quando há múltiplas cargas, o princípio da superposição se aplica. Calcule o campo de cada carga individualmente como se as outras não existissem, decomponha cada vetor em componentes x e y, some as componentes separadamente e reconstrua o vetor resultante. Não Some magnitudes diretamente. Isso é o erro mais frequente que eu vejo em relatórios de laboratório e em questões de vestibular. Um detalhe que quase ninguém menciona: a carga precisa ser puntiforme. Na prática, isso significa que a distância de observação deve ser pelo menos 10 a 20 vezes maior que o tamanho físico da distribuição de carga. Abaixo disso, você precisa integrar sobre a distribuição real, e a fórmula simples deixa de valer.

O problema que eu encontrei na prática

Na montagem do eletrodo cilíndrico que citei, o campo medido com um sensor E-field estava cerca de 12% acima do valor previsto pela fórmula de carga puntiforme a 15 cm de distância. Não parecia muito, mas em experiências de force microscopy ou em calibração de detectores, 12% é um desastre. Eu esperava erro inferior a 1% dado a razão geométrica. A solução foi abandonar a aproximação puntiforme e tratar o eletrodo como uma linha de carga finita. A integral resolve sem muita dificuldade: para um fio de comprimento L e densidade linear , o campo num ponto a distância perpendicular r do centro do fio é E = ( / 2r) × [L / (L² + 4r²)]. Quando r é muito menor que L/2, esse fator colapsa para 1 e você recupera o resultado de fio infinito. Quando r é muito maior que L, o fator tende a L/(2r), e a expressão vira exatamente k(L)/r² = kQ/r², que é a carga puntiforme. No meu caso, com L = 2 mm e r = 150 mm, o fator corretivo era cerca de 0,88. Multiplicar a previsão puntiforme por 0,88 trazia a simulação para dentro de 1% da medição real. Fiz o ajuste e parei de perder tempo achando que o sensor estava defeituoso.

Erros comuns que custam pontos e tempo

Esquecer a conversão de unidades. Se a carga vem em C e você coloca 5 na calculadora sem multiplicar por 10, o campo sai errado por um fator de um milhão. Isso acontece com frequência suficiente em listas de exercícios que os professores costumam colocar cargas em unidades Trapalhadas de propósito. Confundir r com diâmetro. A distância na fórmula é do centro da carga ao ponto de observação. Se você está medindo a distância da superfície de uma esfera carregada, precisa somar o raio da esfera antes de elevar ao quadrado. Aplicar a fórmula dentro da distribuição de carga. Para uma esfera condutora, o campo interno é zero. A fórmula de carga puntiforme não se aplica a r

R, onde R é o raio da esfera. Dentro do material, a carga reside na superfície, e o campo é nulo no interior. Isso vale para condutores em equilíbrio eletrostático. Para distribuições não condutoras com carga volumétrica uniforme, o campo cresce linearmente com r dentro da esfera, não segue o inverso do quadrado.

Ignorar o meio. Se a carga está imersa em água, óleo ou qualquer dielétrico, k deve ser dividido por . Água tem 80. O campo fica 80 vezes mais fraco do que no vácuo para a mesma carga e distância. Muitos problemas de livro escondem isso dizendo "em um meio de permissividade " e esperam que você saiba dividir.

Quando a aproximação de carga puntiforme simplesmente não funciona

Existem cenários onde tentar forçar a fórmula leva a resultados absurdos. Se você está perto demais de uma distribuição extensa, como citei, o erro pode passar de 50%. Se a carga não é fixa mas se move com velocidade comparável à da luz, você precisa de eletrodinâmica, não eletrostática. Campos de cargas aceleradas emitem radiação, e o campo deixa de ser puramente radial — aparecem termos que decaem como 1/r em vez de 1/r², e esses termos são os que carregam energia para longe na forma de ondas eletromagnéticas. Em escalas atômicas, a própria noção de carga puntiforme do elétron traz problemas teóricos sérios. A energia do campo elétrico de uma partícula puntual diverge. Isso é um problema real na eletrodinâmica clássica, resolvido de forma pragmática na QED através de renormalização, mas que nunca aparece em livros de física geral. Se você está estudando física de partículas, considere que a carga do elétron é tratada como puntiforme experimentalmente até distâncias da ordem de 10¹ m, mas teoricamente isso exige ferramentas que vão muito além de kQ/r².

Alternativas quando a fórmula simples falha

Para distribuições regulares — linha, anel, disco, esfera — há fórmulas analíticas prontas na literatura. A tabela padrão cobre a maioria dos casos de curso de graduação. Para geometrias irregulares, a abordagem numérica via diferenças finitas ou elementos finitos no potencial eletrostático e depois derivar o campo como gradiente é o caminho. Ferramentas como o FreeFEM, o COMSOL ou até um código próprio em Python com uma malha estruturada resolvem problemas complexos em minutos. Eu uso uma implementação simplex em Python com refinamento adaptativo de malha que roda num notebook e dá campo com precisão de 0,1% para geometrias arbitrárias de condutores. Se o problema envolve campos variantes no tempo, carregamentos dinâmicos ou meios com perdas, você migra para as equações de Maxwell completas. O campo de carga puntiforme em repouso é o caso mais simples do eletromagnetismo. Reconhecer quando você saiu dele economiza horas de tentativa e erro.
