Linhas de força do campo elétrico — o que realmente são e como desenhar sem errar

A maioria dos livros didáticos apresenta as linhas de força como se fossem fios físicos dentro do campo. Não são. São uma convenção visual inventada para representar a direção e o módulo do vetor campo elétrico em cada ponto do espaço. Na prática, você desenha tangentes à direção do campo e a densidade das linhas indica a intensidade. Isso é tudo. O conceito em si é simples de entender, mas aplicar corretamente em problemas com geometrias não triviais já é outra coisa. Eu já vi gente complicar demais por não prestar atenção em três regras básicas: as linhas nunca se cruzam, elas saem de cargas positivas e entram em cargas negativas, e a densidade relativa deve ser proporcional ao módulo do campo.

campo eletrico linhas de força na prática

Quando eu comecei a lidar com isso profissionalmente, o problema era mais comum do que parece: campos de distribuições contínuas de carga. Linhas de força para uma barra carregada, por exemplo, ou para um plano infinito. A intuição falha rápido aqui porque a simetria não é a mesma de duas cargas pontuais. Um caso que me deu trabalho na época foi desenhar linhas de força para um sistema de duas placas paralelas com cargas opostas quando uma das placas tinha uma irregularidade microscópica. O campo perto da imperfeição distorcia completamente a rede de linhas, e o modelo ideal de campo uniforme simplesmente não funcionava. A solução foi tratar a região afetada como uma sobreposição de campo uniforme mais um dipolo local. Não é elegante, mas funciona em primeira aproximação. Se você precisa de precisão maior, tem que ir para éléments finis ou resolver numericamente. O que os manuais não dizem é que a densidade de linhas é subjetiva. Você escolhe quantas linhas sair de cada carga positiva. A única restrição é ser consistente. Se você definir que cada microcoulomb gera dez linhas, todas as outras contagens derivam disso. Errar nisso gera diagramas visualmente contraditórios que confundem mais do que ajudam.

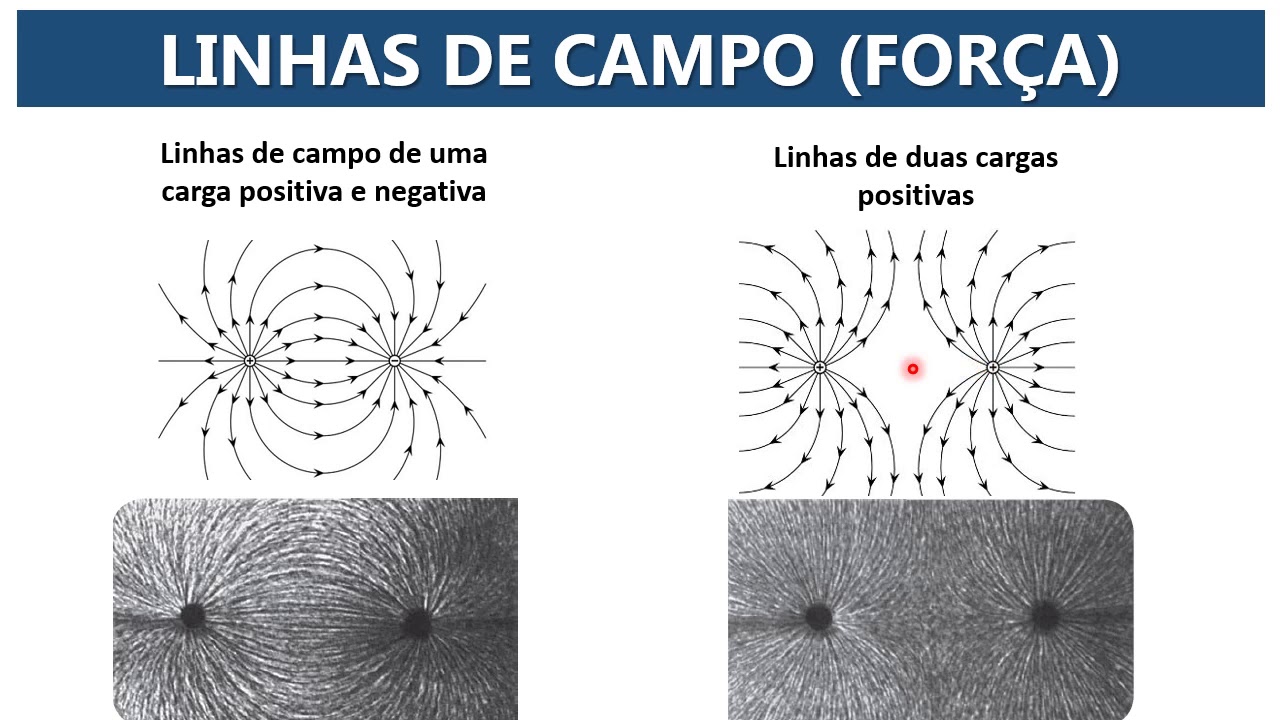

Outro ponto que gente costuma perder: linhas de força não representam trajetórias de partículas. Um elétron lançado perpendicularmente às linhas pode seguir uma curva completamente diferente se tiver velocidade inicial significativa. As linhas mostram a direção da força em cada ponto, mas a trajetória real depende da dinâmica completa do problema, incluindo a massa e a velocidade inicial da carga de prova. Para cargas pontuais isoladas, o desenho é direto. Linhas radiais saindo da carga positiva, intensidade decaindo com o quadrado da distância, então as linhas se afastam conforme você se afasta da origem. Para um dipolo, as linhas saem do positivo, curvam pelo espaço e entram no negativo. Algumas vão direto, outras dão voltas mais longas. O plano de simetria perpendicular ao eixo do dipolo, no ponto médio entre as cargas, é uma linha onde o campo é puramente transversal. Essa região costuma gerar confusão porque o módulo não é zero, mas a direção é claramente definida. Quando há mais de duas cargas, a regra de superposição se aplica ao campo, não às linhas. Você calcula o campo resultante em pontos-chave e traça as linhas seguindo as tangentes. Ponto a ponto. É trabalhoso à mão para configurações complexas, mas é o método que sempre dá certo.

onde o método falha

Linhas de força não são useful quando o campo varia com o tempo de forma complicada. Campos eletromagnéticos induzidos por variações temporais de fluxo magnético geram linhas que formam laços fechados, sem começar nem terminar em cargas. Nesse regime, a intuição eletrostática simplesmente não se sustenta. Você precisa partir das equações de Maxwell diretamente. Também não funcina bem para ilustrar campos dentro de condutores em equilíbrio eletrostático. O campo é zero em qualquer ponto interno, então tecnicamente não há linhas para desenhar. Mas diagramas costumam mostrar linhas atravessando o condutor por preguiça visual. Isso está errado. As linhas existem apenas fora do condutor e são perpendiculares à superfície. Se você precisa visualizar campos tridimensionais com precisão, ferramentas numéricas como o COMSOL ou até implementações open-source em Python com Matplotlib e NumPy resolvem o problema em minutos. Desenhar à mão tem seu valor pedagógico, mas para trabalho real, simulação é o caminho.

exemplo resolvido passo a passo

Vamos considerar três cargas no plano: +2Q na origem, -Q em x = d e -Q em x = -d. O primeiro passo é identificar regiões de simetria. O sistema é simétrico em relação ao eixo y. O segundo passo é encontrar pontos onde o campo se anula. Entre as duas cargas negativas, no ponto médio, o campo é puramente na direção y devido à simetria horizontal. above that point, o campo tende a zero conforme você sobe pelo eixo y, mas nunca é exatamente zero em nenhum ponto finito. Para traçar as linhas, você escolhe um número arbitrário de linhas saindo da carga +2Q. Digamos vinte. Das vinte, metade vai para cima e metade para baixo inicialmente. Conforme você segue cada linha, a direção muda conforme o campo resultante das três cargas. As linhas que saem de +2Q e se aproximam de -Q entram perpendicularmente na superfície da carga negativa. Isso é obrigatório, não opcional. A região entre as duas cargas negativas é interessante. Como ambas são negativas, as linhas que chegam de longe se repelem mutuamente. Existe um ponto de sela no eixo y, acima da origem, onde o campo aponta verticalmente para baixo. Linhas que passam perto desse ponto sofrem uma deflexão brusca. É um exemplo clássico de como o campo pode ter comportamentos contra-intuitivos mesmo em configurações simples.

Se você estiver resolvendo para uma prova ou exercício, o essencial é mostrar coerência: tangentes consistentes, direção correta saindo/entrando, densidade proporcional ao módulo e nenhuma interseção. O resto é detalhe.

ferramentas para quem quer ir além do desenho à mão

Python com numpy e matplotlib permite gerar camposvetoriais e integrar trajetórias de linhas com o scipy.integrate.odeint. Um script de cem linhas gera diagramas comparáveis a qualquer material didático profissional. O tempo de desenvolvimento inicial é de umas duas horas, mas depois você reutiliza o código para qualquer configuração de cargas. Para simulações 3D ou com geometrias complexas, o Blender com o addon Field Tools ou o FreeCAD com o módulo FEM são opções gratuitas que eliminam a necessidade de escrever código do zero. O custo aqui é curva de aprendizado, mas para uso recorrente, compensa. O que eu recomendo de verdade é começar entendendo o conceito na mão, com papel e caneta, para várias configurações básicas. Só depois partir para a automação. Quem pula direto para a ferramenta sem dominar a intuição física tende a confiar cegamente no resultado numérico e não consegue detectar erros de modelagem quando acontecem. E acontecem.

Por fim, um aviso prático: linhas de força são úteis para intuição e comunicação, mas limites para cálculos quantitativos. Sempre que precisar do valor numérico do campo em um ponto específico, use a lei de Coulomb ou o teorema de Gauss diretamente. Não tente medir no diagrama. A imprecisão visual introduz erros systemáticos que se propagam rapidamente em problemas encadeados.
