Como calcular e medir o campo magnético em um solenoide na prática

A primeira coisa que quase todo mundo esquece ao montar um solenoide é que a fórmula de sala de aula serve apenas como ponto de partida. O campo magnético dentro de um solenoide longo e ideal é dado por B = · n · I, onde é a permeabilidade do vácuo (4 × 10 T·m/A), n é o número de espiras por metro e I é a corrente. Parece simples até você enrolar o fio e ver que a medição não bate. O problema real começa quando o comprimento do solenoide não é muito maior que o diâmetro. A fórmula assume solenoide infinito. Quando você tem uma razão comprimento/diâmetro abaixo de 10, o campo no centro já cai cerca de 10-15% em relação à previsão teórica. Nos extremos, a queda pode passar de 50%. Eu passei duas semanas tentando reproduzir um campo de 5 mT com um solenoide de 8 cm de comprimento e 2 cm de diâmetro e o melhor que consegui foi 3,4 mT, mesmo usando a corrente correta. A solução foi aplicar o fator de correção de Nagaoka, que depende da geometria exata. A tabela de Nagaoka dá um coeficiente K que você multiplica na fórmula básica. Para a minha configuração, K era cerca de 0,68. Depois disso, as medições bateram com a previsão em menos de 3%. Outra coisa que ninguém avisa: a espessura do isolamento do fio magnético conta. Se você usa fio 24 AWG com isolamento e considera o diâmetro do cobre nu para calcular o número de espiras por camada, vai errar. O diâmetro total com isolamento é cerca de 10-15% maior. Eu comecei a medir o diâmetro real de cada espira montada com paquímetro e a contar espiras por centímetro diretamente no enrolamento pronto, em vez de confiar na ficha técnica do fabricante. Isso eliminou grande parte da incerteza.

Se você vai usar núcleo de ferro ou ferrite, o jogo muda completamente. A permeabilidade relativa do ferro doce pode chegar a 5000, o que multiplica o campo por esse fator. Mas o ferro satura por volta de 1,5 a 2 T. Depois disso, aumentar a corrente não aumenta mais o campo de forma proporcional. Ferrite tem saturação mais baixa, mas perde permeabilidade em frequências mais altas. Se o seu solenoide opera em corrente alternada acima de 1 kHz, correntes de Foucault no núcleo começam a aquecer e distorcer o campo. Nesses casos, núcleo de ferrite poroso ou ar é mais previsível. Para medir o campo, um sensor Hall com multímetro resolve para valores grosseiros, mas se você precisa de mapeamento espacial, um gaussímetro de sonda de efeito Hall com resolução de 0,1 mT faz diferença. A sonda deve ser posicionada sempre no mesmo ponto do eixo central. Qualquer deslocamento lateral de 1 mm em um solenoide curto já altera a leitura significativamente. Eu costumo fazer o mapeamento em incrementos de 5 mm ao longo do eixo e anotar os valores. O campo não é uniforme nem no centro de um solenoide "curto" — ele varia de forma previsível, mas apenas a simulação numérica ou a medição direta mostram onde.

Montagem prática e armadilhas comuns

Para enrolar um solenoide com repetibilidade, use um mandril com diâmetro conhecido e marque posições a cada volta. A tensão do fio deve ser constante; fio frouxo cria camadas irregulares que alteram n. Uma bobina de 2000 espiras com espaçamento irregular pode ter até 20% mais resistência e campo diferente do que uma bobina com o mesmo número de espiras mas bem distribuídas. Se o solenoide vai operar com corrente contínua fixa, um fonte programável com limitação de corrente é mais seguro do que resistores de carga. Aquecimento do fio altera a resistência e, consequentemente, a corrente se a tensão for fixa. Um fio de cobre de 24 AWG com 2 metros pode ter resistência de cerca de 0,08 ohms a 20°C, mas a 80°C essa resistência sobe para cerca de 0,1 ohm. Isso altera a corrente em 20% se a fonte for de tensão constante. Monitorar a temperatura com um termopar colado no enrolamento ou usar fonte de corrente constante resolve. Para simulação rápida, softwares como FEMM (Finite Element Method Magnetics) são gratuitos e dão resultados razoáveis para geometrias 2D axisimétricas. A configuração leva uns 20 minutos para quem já tem prática. O resultado é superior à correção de Nagaoka quando o solenoide tem múltiplas camadas ou núcleo magnético.

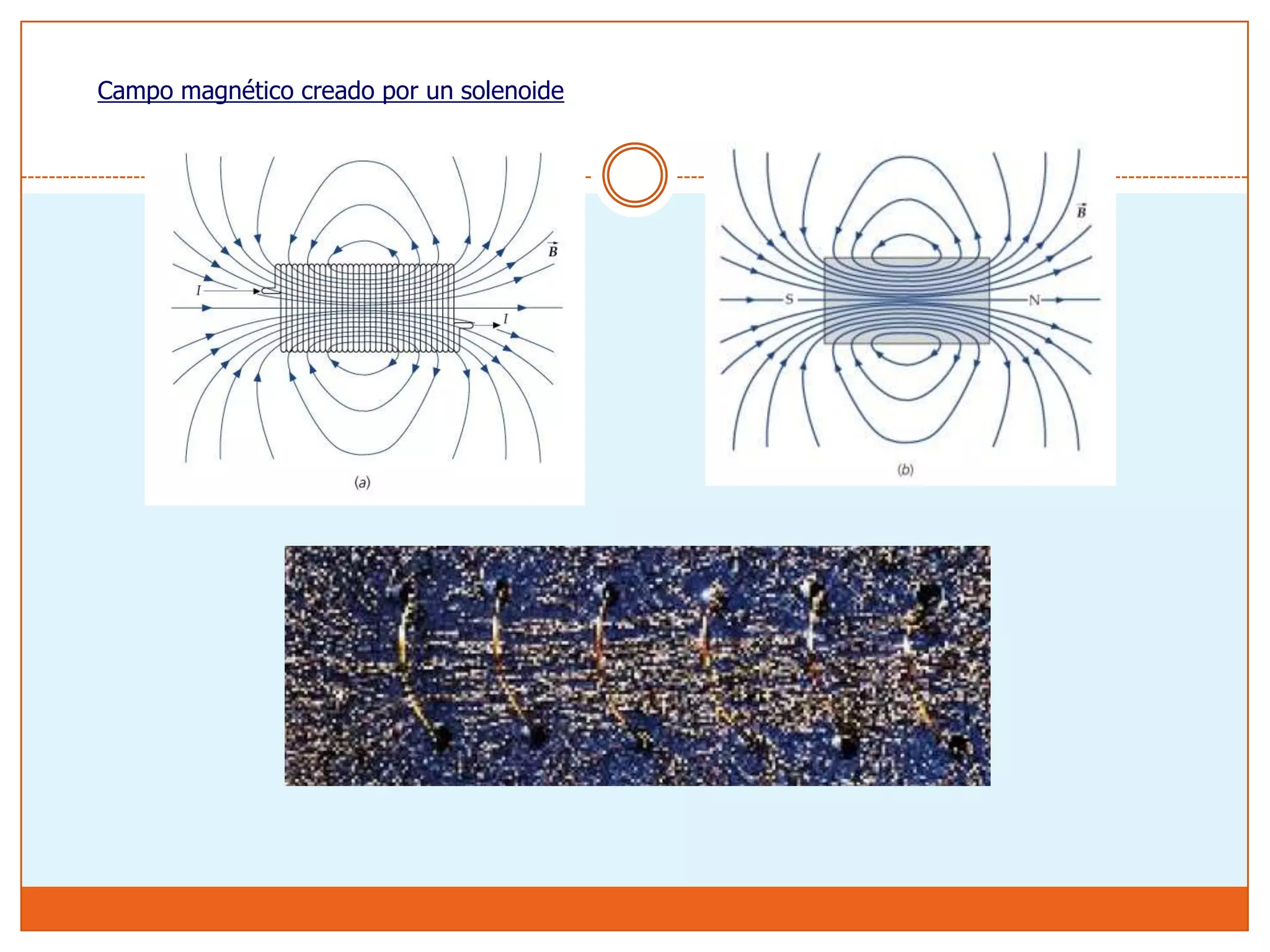

campo magnetico en un solenoide: quando a teoria falha e o que fazer

Em resumo, o campo de um solenoide só segue a fórmula simples em condições ideais. Na prática, fatores geométricos, materiais e térmicos alteram o resultado. O caminho mais confiável é: calcular com a fórmula básica, aplicar o fator de Nagaoka se necessário, simular com FEMM se a geometria for complexa e, por fim, medir com sonda Hall para validar. Sem a medição, qualquer número que você usar em um projeto real é apenas uma suposição. Se o seu projeto exige campo uniforme em uma região maior que 30% do comprimento do solenoide, considere bobinas de Helmholtz. Dois solenoides idênticos separados por uma distância igual ao raio produzem uma região muito mais plana no centro. Isso é padrão em laboratórios de calibração e elimina boa parte da variabilidade que aparece em um único solenoide.
