Cartografia Elementos Escalas E Convenções

O que você realmente precisa saber sobre cartas antes de começar a desenhar

A primeira vez que tentei fazer uma carta topográfica completa, gastei três dias inteiros porque não lia legendas direito. O mapa ficou ilegível. Aprendi na marra que o conteúdo visual é metade do trabalho; a outra metade é entender que existe um sistema de convenções que todo cartógrafo respeita, senão a coisa toda vira um amontoado de traços sem sentido. Não adianta decorar definições. A escala numérica, por exemplo, não é só um número na ficha técnica. É uma decisão de projeto que define quanto detalhe você consegue colocar antes que o desenho fique poluído demais para ler. Eu trabalho com escalas que vão de 1:1.000 até 1:250.000 no mesmo projeto, às vezes, e cada uma exige um tratamento diferente de simbologia e generalização. Se você usar a mesma convenção de representação para uma rua em escala 1:1.000 e para uma rodovia em 1:250.000, o mapa vai pedir demissão. Os elementos essenciais são o que sustentam qualquer carta legítima: a escala gráfica e numérica, a rosa dos ventos ou seta norte, a legenda, a fonte dos dados, o sistema de coordenadas e datum, e a grade geodésica ou malha. Sem nenhum desses, o mapa é apenas um desenho bonito com potencial de causar erro operacional. Já vi engenheiro interpretar mal a escala gráfica de um mapa rodoviário porque a impressão saiu levemente fora da proporção. A escala numérica resolve isso se estiver bem calibrada, mas a gráfica ainda salva o dia quando o documento é impresso ou reduzido sem controle.

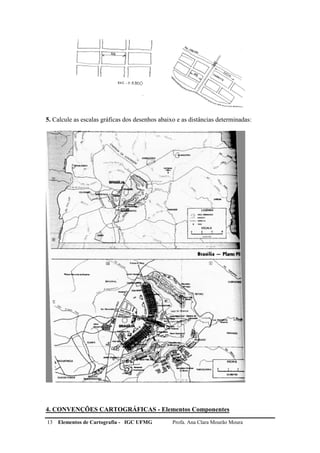

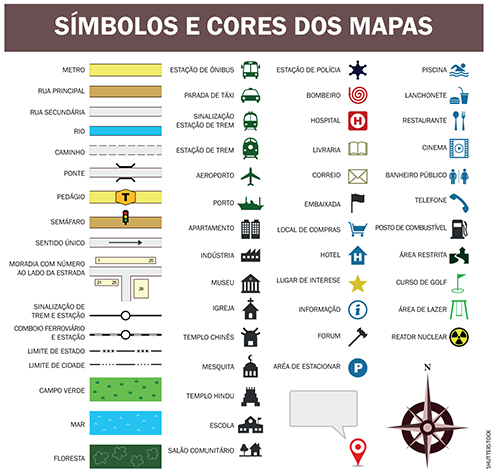

Sobre convenções, o ponto que mais pega gente nova é a questão da generalização cartográfica. É o processo de escolher o que incluir e o que omitir conforme a escala. Você não desenha cada curva de nível entre 500 metros e 550 metros numa carta 1:500.000. Você simplifica, suaviza, agrupa. Isso parece óbvio até tentar fazer pela primeira vez e acabar com um monte de linhas tremidas que ninguém lê. A convenção aqui é seguir padrões do IBGE, do DNPM ou do Exército, dependendo do uso. Cada órgão tem seu manual de simbologia e cada um deles atualiza periodicamente. Outro detalhe que todo mundo esquece: o datum geodésico. Usar SAD69 num projeto que exige SIRGAS2000 gera deslocamento de coordenadas. No litoral, pode variar pouco. Em regiões mais complexas, como o sul de Minas ou partes da Amazônia, a diferença chega a dezenas de metros. Eu já corrigi um loteamento inteiro porque a planta veio georreferenciada em datum antigo e os pontos não casavam com a base oficial do prefeitura. A correção demorou duas semanas de recalque de rede. Para quem quer material de consulta direta, o site do IBGE mantém os manuais técnicos de cartografia disponíveis gratuitamente. Também vale olhar as normas da ABNT NBR 13127 sobre mapas e a cartilha do DNIT sobre representação cartográfica para projetos de infraestrutura. O Exército brasileiro publica as séries topográficas 1:50.000 e 1:100.000 com toda a simbologia padronizada, o que é útil como referência de convenção.

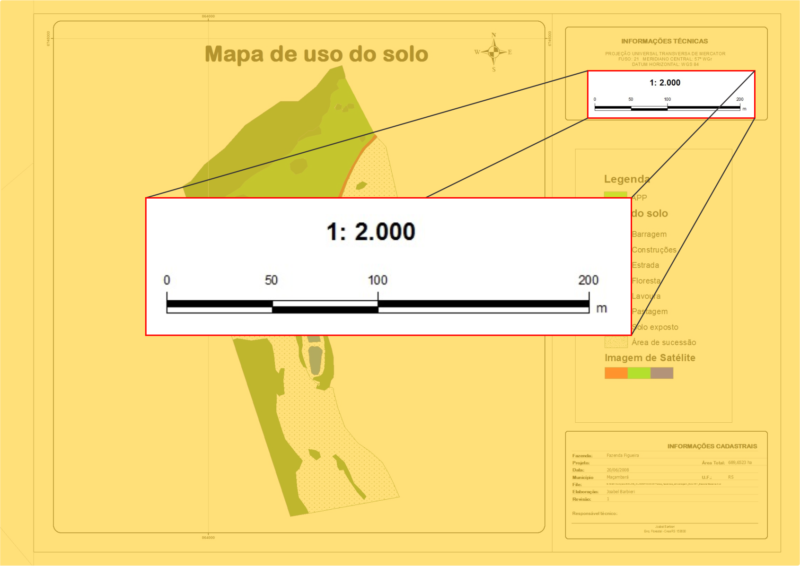

O erro mais comum que eu vejo em revisão de mapa é a legenda mal dimensionada ou posicionada sobre áreas de informação importante. Legenda não é decoração. Ela compete espaço com o conteúdo. Quando eu reviso um atlas, verifico primeiro se a legenda não está encobrindo elementos cartográficos críticos. Depois olho a escala gráfica: ela precisa estar com a proporção exata em relação ao texto impresso. Se o arquivo foi compactado ou expandido em alguma etapa, a escala gráfica é o único indicador que se mantém fiel, desde que esteja desenhada como entidade vetorial ou incluída como barra proporcional. Se o seu projeto envolve exportação para PDF ou impressão offset, configure a resolução de linhas e pontos conforme a norma do setor. Mapas vetoriais são preferíveis porque escalam sem perda. Rasterizados funcionam só quando a resolução mínima é de 300 dpi no tamanho final de impressão. Menos que isso e os textos pequenos viram borrão. Já tive que refazer um mapa temático inteiro porque o arquivo-fonte vinha em 150 dpi e a gráfica pediu resolução maior. A parte chata mas indispensável é a folha de rosto ou ficha técnica do mapa. Ela precisa ter no mínimo: título, autor, data de produção, escala, datum, sistema de projeção, fontes consultadas e nota de responsabilidade. Sem isso, qualquer uso profissional do mapa fica comprometido. Auditoria técnica rejeita mapa sem ficha. Eu sei porque já passei pelos dois lados da mesa.
