Entendendo o ciclo de refrigeração na prática

O ciclo refrigeração gurupi se refere basicamente ao esquema de funcionamento que você encontra nos materiais didáticos da região de Gurupi (TO), que segue o ciclo termodinâmico padrão de compressão de vapor. A maior parte dos cursos técnicos da região usa essa nomenclatura porque o conteúdo foi adaptado localmente pelos professores do IF TO e algumas escolas técnicas da cidade. O conceito em si não tem nada de diferente do que existe no resto do Brasil. O que acontece na prática é que os manuais e apostilas de Gurupi tendem a simplificar demais a representação do ciclo na carta P-h. Isso causa confusão quando o aluno tenta aplicar o que aprendeu num serviço real de manutenção. Eu vi isso repetidamente.

ciclo refrigeração gurupi

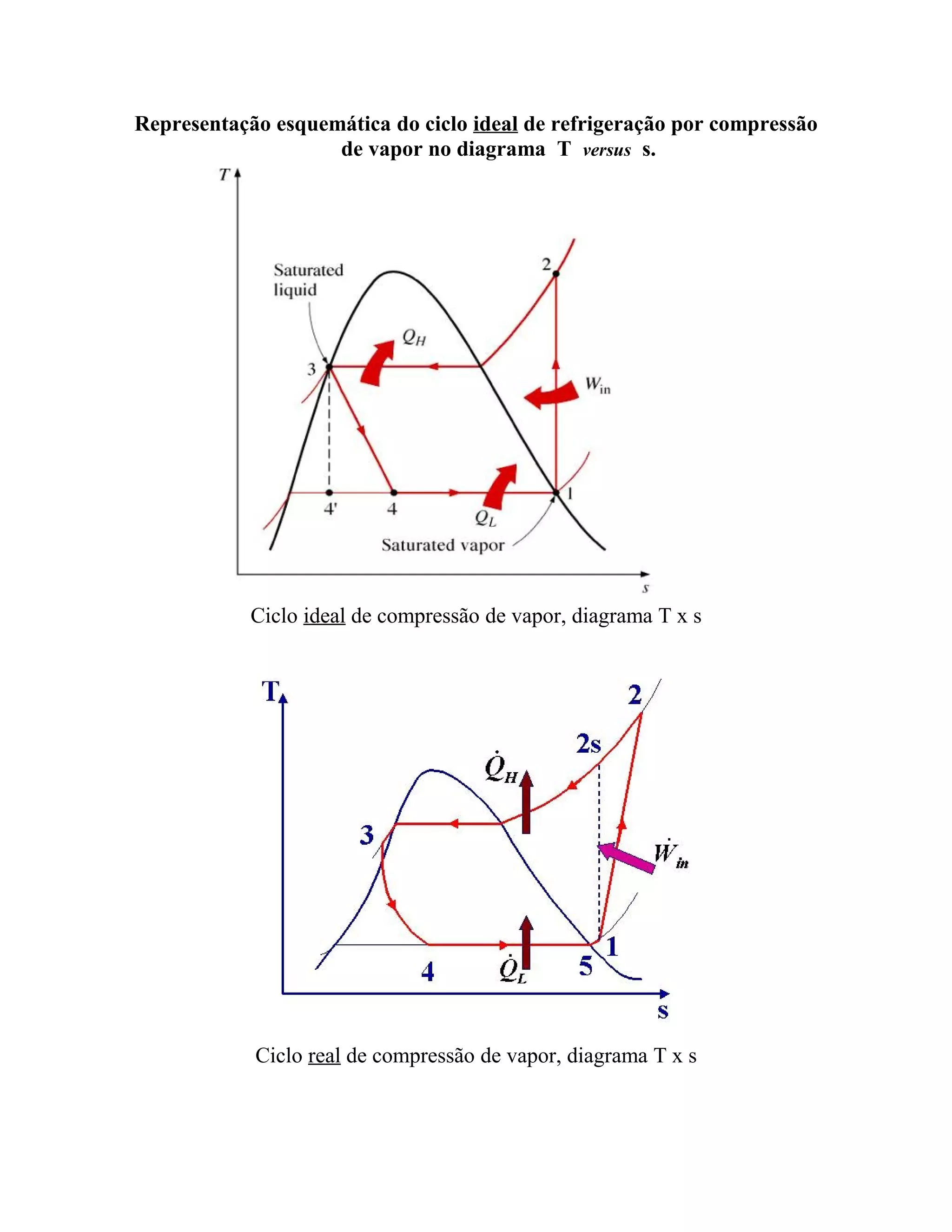

O ciclo funciona assim, sem rodeio: o compressor aspira o gás em baixa pressão e temperatura, comprime até a alta, o gás vai para o condensador onde rejeita calor e se liquefaz, passa pelo dispositivo de expansão onde a pressão cai bruscamente, e o fluido entra no evaporador absorvendo calor do ambiente que se quer resfriar. O gás volta ao compressor e o ciclo se repete. Parece simples porque é simples. O problema é que na prática nada disso acontece como o diagrama mostra. No curso eles desenham um ciclo ideal, retinho na carta P-h, com compressão isentrópica perfeita e troca de calor sem diferença de temperatura. Na vida real, a compressão tem perdas, o superaquecimento é real, e o subresfriamento depende de quanto líquido você consegue manter antes da válvula de expansão. Uma coisa que poucos ensinam nos cursos técnicos da região é a questão do estrangulamento. O dispositivo de expansão que vem nos equipamentos de pequeno porte, aquela válvula capilar ou tubo capilar, é extremamente sensível ao carregamento de refrigerante. Se colocar mais gás do que o especificado, o ciclo todo sobe de pressão e o compressor trabalha com taxa de compressão mais alta, consumindo mais energia e aquecendo o óleo. Eu perdi um compressor Semi-hermético por causa disso numa instalação de câmara fria em Gurupi. O técnico anterior tinha colocado 30% a mais de R-404A achando que "abria mais o ciclo". A cabeça do compressor fundiu em quinze dias.

O outro ponto cego é a leitura de pressão vs temperatura. Nos manuais de Gurupi eles sempre colocam tabelas bonitas com as pressões de trabalho. Mas essas tabelas assumem atmosfera limpa, sem ar no sistema. Quando você mede 180 psig de R-404A e a temperatura corresponde a menos 10°C, tudo certo. Só que se tiver uma mistura de ar com refrigerante, a pressão sobe sem subir a temperatura. Esse é um erro clássico que eu vejo técnico competente cometer: ver a pressão alta e interpretar como carga excessiva, quando na verdade é ar no sistema. A solução é verificar com mangote de purga e comparando com a tabela de saturação. A minha recomendação prática, depois de anos vendo gente passar por isso: esqueça a tabela e confie no superaquecimento e no subresfriamento. Eles são os indicadores reais do que está acontecendo dentro do ciclo. Um superaquecimento de 8 a 12 graus no evaporador é normal para a maioria dos sistemas de média temperatura. Qualquer coisa acima de 15 graus geralmente indica problema: restrição na linha de líquido, carregamento baixo, ou válvula de expansão mal regulada. Já o subresfriamento deve ficar entre 5 e 8 graus. Se estiver zero, o condensador não está convertendo todo o gás em líquido, e o dispositivo de expansão vai trabalhar com flashing gas, o que reduz drasticamente a capacidade de resfriamento.

Como obter o material didático completo

Os arquivos que circulam sobre o ciclo refrigeração gurupi geralmente são PDFs produzidos pelos professores do Instituto Federal do Tocantins,campus Gurupi,ou por colégios técnicos da região. Os mais comuns são apostilas sobre refrigeração e climatização, exercícios de cálculo de carga térmica e diagramas P-h para frigoríficos. Para baixar o material mais usado, costuma estar disponível no site do IF TO campus Gurupi, na seção de cursos técnicos, ou em grupos de WhatsApp e Telegram de refrigeristas da região. Um deles costuma circular bastante: "Apostila de Refrigeração e Climatização – Gurupi", em formato PDF, cerca de 120 páginas. Também existem planilhas de cálculo de carga térmica que acompanham esses materiais, que são úteis para dimensionamento de equipamentos. Se você não encontrar diretamente, pede para qualquer grupo técnico de refrigeração do Tocantins. Todo mundo tem essa apostila guardada porque todo curso técnico da região usa como base.

Erros comuns que todo mundo comete

O primeiro erro é confiar cegamente na pressão sozinha. Pressão é indicador, não diagnóstico. Você precisa medir temperatura também. Sem superaquecimento e subresfriamento, você tá voando cego. O segundo erro é assumir que todo sistema resfriado a ar tem a mesma performance de condensação. Ventilação ruim no condensador aumenta a pressão de condensação e reduz a eficiência do ciclo em até 30%. Já vi câmara fria perder 40% de capacidade só porque o ventilador do condensador estava com a hélice entupida de poeira. O terceiro erro, e esse é o que mais dá prejuízo, é fazer manutenção preventiva só por prazo. Trocar filtro seca-odor, limpar condensador e verificar carga de gás é bom, mas o que define quando fazer é a leitura dos parâmetros. Se o equipamento tá rodando com superaquecimento de 10 graus e subresfriamento de 6 graus, ele tá saudável. Não precisa "ajustar" nada. Intervir sem diagnóstico é o caminho mais rápido para estragar um sistema que estava funcionando.

Quando o ciclo refrigeração gurupi não é suficiente

Os materiais didáticos de Gurupi cobrem bem o básico: ciclo teórico, componentes, leitura de pressões, cargas comuns como R-134a, R-404A, R-448A e R-449A. Mas tem limitações. Eles praticamente não tratam de sistemas com scroll, de inversores de frequência, ou de transposição crítica de CO2. Se você trabalha com sistemas industriais maiores, bombas de calor, ou refrigerante natural como amônia e CO2, precisa buscar material específico além dessa base. Também não abordam diagnóstico por variáveis dinâmicas, que é o que se usa na prática avançada. Numa manutenção real, você monitora corrente do compressor, temperatura de sucção e descarga, e diferença de temperatura no evaporador ao longo do tempo. Isso não aparece nos manuais didáticos regionais. Para esse nível, o material da ASHRAE ou manuais dos fabricantes de equipamentos como Bitzer e Copeland são muito mais completos. O básico de Gurupi serve como porta de entrada. Depois disso, a prática é que ensina o resto. E a prática geralmente chega depois do primeiro compressor queimado por carga errada.
