Circuito Ativo Baixo 5 Cordas

Entendendo o circuito ativo para baixo de 5 cordas

Ativos não são mágica. Eles simplesmente injetam ganho no sinal antes dele sair do instrumento. A diferença real é que você ganha controle sobre o tom sem depender do amplificador. O pré-ampl interno do baixo cuida do equalization e do buffer, então o cabo longo não degrada o sinal como acontece com pastilhas passivas. O que muda especificamente num baixo de 5 cordas em relação ao de 4 é o alcance de graves. Uma quinta corda em lá baixo (B) exige que o pré tenha um cabeçalho de ganho suficiente para não comprimir a frequência fundamental daquela corda quando você sobe o baixo. Se o circuito não for bem desenhado, a B fica achatada e sem definição quando o volume está alto. Isso é o erro mais comum que vejo em kits genéricos importados. Meu primeiro problema concreto aconteceu com um kit de pré ativo chinês de quatro bandas. A B estava sempre distorcendo antes das outras cordas atingirem volume útil. A solução que encontrei foi trocar o potenciômetro de master por um de 50k ôhmios em vez dos 100k padrão, e ajustar o trimmer de ganho do operacional pra dar menos margem. Ficou mais silencioso e a B voltou a responder limpa até em ganho alto. O trade-off é que o volume máximo cai uns 3dB, mas na prática isso não faz diferença num cenário de palco.

Como montar na prática

Comece definindo o tipo de pastilha. Circuito ativo funciona com qualquer pastilha, mas o resultado é diferente se você usar humbucker passivo versus humbucker ativo tipo EMG ou Bartolini. Humbukers passivos precisam de mais ganho no pré, então um circuito com mais boost de médios costuma soar mais natural. Pastilhas ativas já carregam um sinal mais forte e demandam um pré com mais transparência, sem coloração. A segunda decisão é o tipo de equalização. As mais comuns são: - Cut/boost de agudos e graves (2 ou 3 bandas)

- Gráfico de três bandas (baixo, médio, agudo) - Paramétrico de médio (o mais útil, porque permite ajustar a frequência central) Para 5 cordas, eu recomendo um eq com cut/boost de graves de pelo menos ±15dB em 80Hz. A B precisa desse espaço. Um eq paramétrico de médio também ajuda porque você pode cortar uma frequência problemática do corpo ou da corda sem afetar o resto do espectro.

Passo a passo de instalação

O processo real leva entre 2 e 3 horas se você já tiver experiência. O tempo varia muito dependendo de quantos furos você precisa fazer no corpo e se o espaço interno existe. Vou listar os passos direto, sem rodeio. 1. Meça o cavidade. Um pré ativo precisa de pelo menos 70mm de largura por 50mm de profundidade. Se o espaço for menor, considere um mini-pré ou um buffered preamp em pedal externo. Use paquímetro. O papel milimetrado que muita gente usa é impreciso e te faz comprar o equipamento errado. 2. Defina o posicionamento dos potenciómetros. Coloque o master volume onde seu braço alcança naturalmente. Evite centralizar tudo no meio do corpo, porque o cabo vai puxar o instrumento para um lado e o equilíbrio de peso muda. A tampa da bateria deve ficar acessível sem precisar remover as cordas.

3. Fure os orifícios. Use broca step bit para fazer os furos dos potenciómetros. Comece com broca pequena e aumente gradualmente. Se for furar o compartimento da bateria, use serra copo. Marcação com caneta permanente e fita crepe ajuda a evitar escorregamento. 4. Soldagem. A ordem que eu sigo é: primeiro os fios das pastilhas, depois o ground comum, em seguida os potenziômetros e por último a bateria. Use solda 60/40 com fluxo. Ferro de 30W a 40W. Tempo de solda por ponto: 2 a 3 segundos. Mais tempo que isso danifica os componentes. 5. Conexão da bateria. A maioria dos pré-ativos usa bateria 9V. Conecte o positivo no terminal marcado e o negativo no ground. Se o circuito tiver proteção contra inversão de polaridade, ignore. Se não tiver, inverter a bateria queima o operacional em segundos. Teste com multímetro antes de fechar.

6. Teste funcional. Ligue o multímetro em modo continuidade e verifique se não há curto entre o positivo e o negativo da bateria. Depois, conecte o baixo a um amplificador e teste cada controle. Ouça a resposta da B em ganho alto. Se distorcer, ajuste o trimmer de ganho ou troque o potenciômetro de master.

Pegadinhas que ninguém conta

O ruído de fundo aumenta quando você usa cabo muito longo com circuito ativo. Parece contraditório, mas é verdade. O buffer interno reduz a capacitância do cabo, mas o próprio circuito ativa introduz ruído próprio se o operacional não for de baixa. Prefira op-amps da linha OPA2134 ou TL072. Evite os mais baratos de linha genérica. Outro ponto: o compartimento da bateria. Muita gente esquece que a bateria ocupa espaço físico real. Uma 9V comum tem cerca de 48mm de largura. Se você colocar o compartimento perto de outras componentes, pode haver interferência térmica ou mecânica. Deixa pelo menos 15mm de folga. O ground loop é outro problema real. Se o pré tiver mais de um ponto de ground, crie um loop que gera zumbido. A solução é usar um único ponto de terra e isolar osgrounds dos potenciómetros com washers de nylon.

Alternativas quando o circuito ativo não resolve

Se o baixo tiver espaço insuficiente ou se você preferir manter o som mais orgânico, considere um ativo passivo. É um simples buffer com ganho unitário que não altera o timbre, só protege o sinal. O custo é menor e a instalação é mais rápida, cerca de 40 minutos. Outra opção é um pré externo em pedal. A vantagem é que você pode trocar o pré sem modificar o instrumento. A desvantagem é que o cabo entre o baixo e o pedal adiciona capacitância e potencial ruído. Funciona bem em estúdio, menos em palco com muitos cabos.

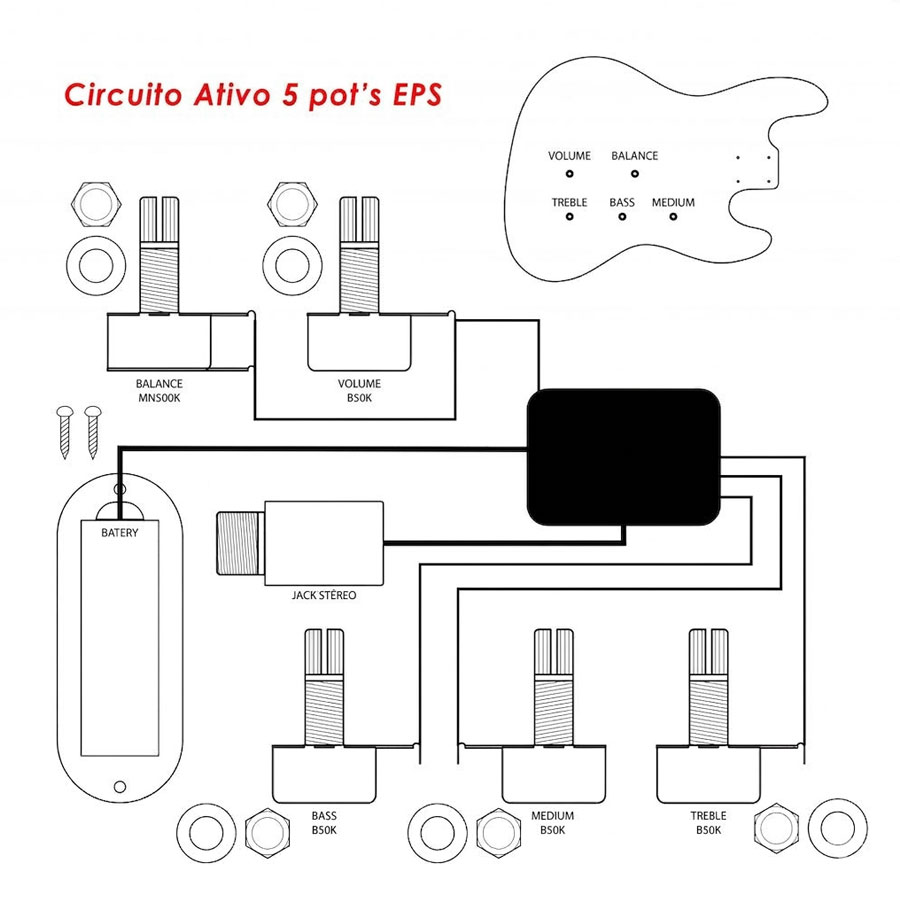

Componentes recomendados para 5 cordas

- Potenciômetros: 50k de linhagem (Seymour Duncan, DiMarzio, ou Alps) - Capacitores: polipropileno para sinal, eletrolíticos para acoplamento - Op-amp: OPA2134PA ou TL072CP

- Baterias: 9V alcalina de marca confiável (Duracell, Energizer) - Conectores: jack estéreo de qualidade, não os mais baratos de feirinha O custo total de um kit básico fica entre 80 e 150 reais, dependendo dos componentes. Um pré de marca conhecida, como Aguilar ou Darkglass, sai entre 400 e 900 reais. A diferença é visível na transparência e no ruído, mas não é determinante para iniciantes.

Manutenção

Troque a bateria a cada 6 meses se usar com frequência. Sinais de bateria fraca: perda de ganho, distorção em volumes altos, ruído aumentado. Limpze os contatos dos potenciómetros uma vez por ano com contato cleaner. Não use álcool isopropílico, porque pode danificar o revestimento. Se o som ficar abafado, verifique as soldas. Soldas frias são a causa número um de problemas em pré-ativos caseiros. Refaça os pontos suspeitos com ferro aquecido e solda nova. O circuito ativo para baixo de 5 cordas é viável e faz diferença real na resposta da B. O segredo está em escolher componentes adequados e prestar atenção ao ganho e ao ground. Se você seguir o passo a passo acima, evita os erros mais comuns e consegue um som limpo e definido.
