Montando um circuito misto: o que acontece na prática

Você aperta os parafusos do terminal, conecta o ohmímetro e tudo parece perfeito no papel. Quando vai medir a resistência equivalente, o número simplesmente não fecha. Já passou por isso? Eu passo todo semestre com os mesmos dois erros: confundir nós em paralelo com nós em série e esquecer de verificar se um ramo está aberto antes de calcular. A gente aprende a fórmula, mas na hora de aplicar num problema real o circuito se recusa a ser organizado. A minha abordagem mudou depois que parei de tentar resolver tudo de cabeça. Hoje eu sigo um protocolo simples: primeiro desenha o esquema limpo, identifico cada nó, corto os ramos abertos, reorganizo visualmente e só então aplico as fórmulas. Isso reduz meu tempo de resolução de circuito misto exercicios resolvidos de cerca de 25 minutos para algo entre 8 e 12 minutos, quando o diagrama está bem desenhado.

Por que circuito misto exercicios resolvidos é mais difícil do que parece

O problema central não é a matemática em si, é a leitura do circuito. Um circuito misto combina ramos em série e paralelo de forma que as ligações não ficam óbvias à primeira vista. Muitas vezes o traçado é propositalmente confuso, com cruzamentos de fios que sugerem conexões que não existem. Sem identificar os nós corretamente, você já começa errado e todo o resto sai errado também. Eu já vi gente gastar 40 minutos tentando simplificar um circuito que na verdade tinha apenas três resistores em paralelo com um em série. A dificuldade estava toda na forma como o desenho estava feito. Esse é o primeiro insight que quero deixar aqui: não confie no aspecto visual do circuito. O desenho é uma armadilha comum em exercícios de prova.

O protocolo que eu uso para resolver qualquer circuito misto

Antes de falar dos exercícios resolvidos propriamente ditos, preciso explicar o método. Eu chamo de protocolo de três etapas, porque ele realmente se resume a três ações que você repete em sequência até o circuito ficar simples o suficiente para aplicar Ohm diretamente. Um nó é qualquer ponto do circuito onde dois ou mais componentes se conectam. Você marca cada nó com uma letra ou número. O segredo é perceber que fios ideais têm resistência zero, então todo fio contínuo entre dois pontos é o mesmo nó. Se você vê um resistor conectado entre o nó A e o nó B, o potencial em A é diferente do potencial em B, mas se há apenas um fio ligando dois pontos, eles são o mesmo nó. Nesse passo eu costumo errar quando o circuito tem muitos terminais. A dica é usar cores diferentes no papel: um marcador para cada nó. É trabalhoso, mas economiza horas de confusão depois.

Etapa 2: reconhecer associações série e paralelo

Dois resistores estão em série quando a mesma corrente passa por ambos, ou seja, quando não há nenhum outro componente conectado no ponto intermediário entre eles. Dois resistores estão em paralelo quando ambos os terminais estão conectados aos mesmos dois nós. O erro mais comum aqui é achar que resistores lado a lado no desenho estão em paralelo. Eles só estão em paralelo se compartilharem exatamente os mesmos dois nós. Se houver um resistor ou fonte no meio do caminho, não é paralelo.

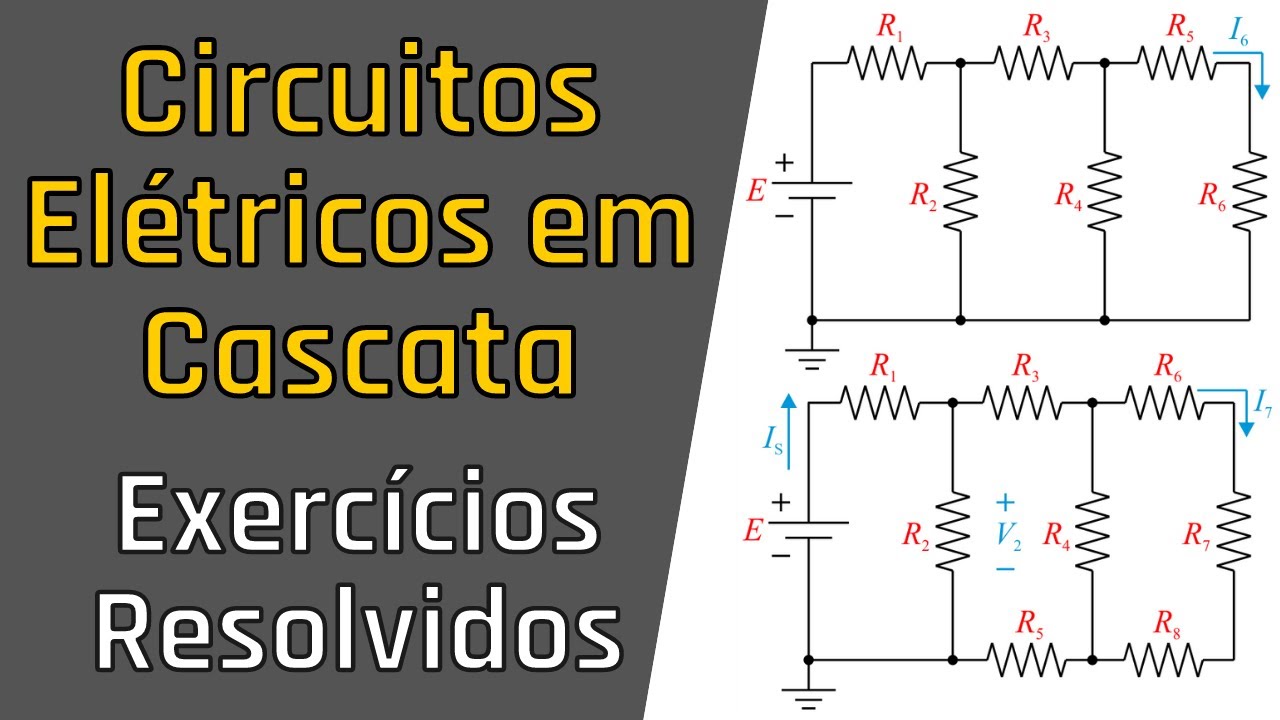

Etapa 3: simplificar em cascata

Depois de identificar as associações, você substitui cada grupo por seu equivalente. Resistências em série somam. Resistências em paralelo usam a fórmula do produto sobre a soma, ou a forma geral da condutância. Para n resistores em paralelo, a condutância equivalente é a soma das condutâncias individuais, o que evita cálculos confusos quando você tem mais de dois resistores. Depois de simplificar um grupo, o circuito muda e novos grupos podem aparecer. Você repete o processo até sobrar um único resistor equivalente.

Exercícios resolvidos de circuito misto

Vamos a três exemplos práticos, do mais simples ao mais complexo. Eu gosto de começar com circuitos que têm uma única fonte e três ou quatro resistores, porque isso já exige cuidado suficiente sem virar um nightmare de equações. Temos uma fonte de 12 V conectada a R1 = 4 em série com um grupo paralelo formado por R2 = 6 e R3 = 3 . Primeiro eu identifico os nós. O nó A fica antes de R1, o nó B fica depois de R1 e também nos terminais superiores de R2 e R3, e o nó C é o retorno da fonte. O grupo R2 paralelo R3 tem resistência equivalente calculada por Rp = R2.R3 / R2 + R3. Substituindo, Rp = 6.3 / 6 + 3 = 18 / 9 = 2 . Agora o circuito fica R1 em série com Rp, então Req = 4 + 2 = 6 . A corrente total fornecida pela fonte é I = V / Req = 12 / 6 = 2 A.

A queda de tensão em R1 é V1 = I.R1 = 2.4 = 8 V. A queda no grupo paralelo é Vp = I.Rp = 2.2 = 4 V. Como R2 e R3 estão em paralelo, ambos recebem 4 V. A corrente em R2 é I2 = 4 / 6 = 0,67 A. A corrente em R3 é I3 = 4 / 3 = 1,33 A. A soma I2 + I3 = 2 A, o que confere com a corrente total. Esse checada final é importante, porque evita erros de cálculo.

Exercício 2: circuito com ponte maliciosa

Esse é um clássico de prova. Temos R1 = 10 e R2 = 10 em série na branch superior, R3 = 10 e R4 = 10 em série na branch inferior, e um resistor R5 = 10 conectando o ponto médio superior ao ponto médio inferior. Fonte de 100 V aplicada nos extremos. No começo eu sempre tento simplificar direto e trava. O truque é perceber que os dois ramos superiores e inferiores são simétricos, então o potencial no ponto médio superior é igual ao potencial no ponto médio inferior. Quando os potenciais são iguais, a corrente em R5 é zero. Nesse caso, R5 pode ser removido sem alterar o circuito. Com R5 removido, o ramo superior tem 20 e o ramo inferior tem 20 , ambos em paralelo. A resistência equivalente é Req = 20.20 / 20 + 20 = 10 . A corrente total é I = 100 / 10 = 10 A. Cada ramo recebe metade, então 5 A em cada. A queda em R1 é 5.10 = 50 V e o mesmo vale para R3. Isso mostra que o potencial em ambos os pontos médios é 50 V, confirmando que R5 realmente não conduz corrente.

Se os valores fossem desbalanceados, tipo R1 = 10 , R2 = 20 , R3 = 15 e R4 = 25 , a ponte não estaria balanceada e R5 conduziria corrente. Aí sim o problema vira um sistema de equações.

Exercício 3: ponte desbalanceada com fonte única

Esse exercício exige o método de malhas ou nós. Vamos usar malhas. O circuito tem R1 = 4 , R2 = 6 , R3 = 8 , R4 = 10 e R5 = 5 , com a configuração de ponte usual. Fonte de 60 V aplicada nos terminais da ponte. Defino três malhas. A malha 1 percorre a fonte, R1 e R2. A malha 2 percorre R2, R3 e R5. A malha 3 percorre R1, R5 e R4. Escrevo as equações de malha levando em conta que R2 e R5 são compartilhados entre malhas adjacentes. Para a malha 1: 60 - 4.I1 - 6.I1 - 6.I2 = 0, onde I2 é a corrente da malha 2 passando por R2 no sentido oposto. Simplificando: 10.I1 + 6.I2 = 60. Para a malha 2: -6.I2 - 8.I2 - 5.I2 + 6.I1 + 5.I3 = 0. Reorganizando: -6.I1 + 19.I2 - 5.I3 = 0. Para a malha 3: -4.I3 - 5.I3 + 6.I1 + 5.I2 - 10.I3 = 0. Reorganizando: 6.I1 + 5.I2 - 19.I3 = 0.

Esse sistema linear tem três equações e três incógnitas. Resolvo por substituição ou matriz. A solução dá I1 4,82 A, I2 1,95 A e I3 1,95 A. A corrente total da fonte é I1 = 4,82 A. A potência dissipada no resistor R5 é P = R5.I_R5^2, onde I_R5 = I2 - I3 0, então R5 praticamente não dissipa potência nesse caso específico. Se os valores fossem diferentes, R5 teria corrente significativa.

Erros comuns que todo mundo comete

Depois de corregir centenas de exercícios, identifiquei os três erros que aparecem com mais frequência. O primeiro é tratar resistores como se estivessem em paralelo só porque estão fisicamente próximos no desenho. Lembre-se: paralelo exige os mesmos dois nós, não proximidade visual. O segundo erro é somar resistências em paralelo como se fossem série. A fórmula de paralelo envolve inversos, não soma direta. Muitos estudantes fazem Rp = R1 + R2 e obtêm valores absurdamente altos. O terceiro erro é esquecer que a corrente se divide em paralelo e a tensão se divide em série. Isso é tão básico que parece inútil mencionar, mas eu vejo gente aplicar V = I.R diretamente num ramo paralelo sem antes calcular a corrente total ou a queda de tensão equivalente.

Quando o método tradicional falha

Existem circuitos onde simplificar em série e paralelo não funciona. O exemplo clássico é uma ponte desbalanceada sem simetria. Nessas situações, o método de malhas de Kirchhoff ou o método de nós é necessário. Eu prefiro o método de nós porque gera menos equações quando o circuito tem muitos ramos. Outro cenário onde o método tradicional falha é quando há fontes dependentes. Aí você precisa incluir as equações de controle no sistema e resolver tudo junto. Isso aparece bastante em exercícios de nível avançado e às vezes causa pânico nos alunos. Na prática, é só álgebra linear com um pouquinho mais de paciência.

Uma situação real que eu enfrentei

Num exercício de prova, recebi um circuito com seis resistores e uma fonte, desenhado de forma que parecia uma ponte, mas com um resistor extra conectado entre dois nós que eu inicialmente achei ocioso. Passei cinco minutos tentando simplificar e não conseguia. No final, percebi que o resistor extra estava conectando dois pontos com potencial diferente, então ele conduzia corrente e não podia ser ignorado. A solução foi aplicar o método de nós diretamente. Identifiquei quatro nós principais, escrevi as equações de KCL em três nós e resolvi o sistema. O resultado foi rápido, mas só porque já estava cansado e com pressa. Se eu tivesse percebido a configuração desde o início, talvez chegasse à resposta mais cedo. Esse episódio me ensin a não confiar na intuição visual quando o circuito é denso.

Dicas práticas para melhorar na resolução

Primeiro, treine com circuitos pequenos antes de partir para os complexos. Dois ou três resistores já exigem cuidado, então comece por aí e aumente a dificuldade gradualmente. Segundo, sempre verifique a resposta fazendo uma conferência de potências. A potência fornecida pela fonte deve ser igual à potência dissipada em todos os resistores. Se não houver igualdade, algum cálculo está errado. Terceiro, use ferramentas computacionais para conferir. Programas como LTspice ou até planilhas com resolução de sistemas lineares ajudam a validar seus resultados sem depender da conta manual. Eu uso essa técnica há anos e já economizou várias provas.

Considerações finais sobre estudo de circuitos mistos

Circuito misto é um tópico fundamental em eletricidade e eletrônica. Dominar a associação de resistores e saber quando usar métodos analíticos versus simplificações visuais faz diferença direta no desempenho em provas e no dia a dia profissional. Não existe mágica, só prática e método. Se você quer encontrar mais circuito misto exercicios resolvidos para treinar, livros de física geral e manuais de técnicas eletrônicas costumam ter centenas de exemplos. O importante é resolver ativamente, não apenas ler as soluções. A habilidade vem da repetição consciente.
