Coeficiente De Dilatação Do Ferro

Como usar o coeficiente de dilatação do ferro em projetos reais

Quando eu comecei a trabalhar com estruturas metálicas em 2008, aprendi da forma mais difícil que o coeficiente de dilatação do ferro não é um número fixo que você encontra numa tabela e esquece. O valor que aparece nos livros técnicos para o ferro puro é de aproximadamente 11,8 × 10^-6 /°C, mas isso vale para o material ideal, sem impurezas significativas. Na prática, a maioria das chapas e perfis que você compra no fornecedor local são aços estruturais, e aí o coeficiente de dilatação do ferro muda ligeiramente porque o carbono e outros elementos de liga alteram a resposta térmica do material. A diferença parece pequena, mas quando você está dimensionando uma ponte de 40 metros ou uma estrutura de telhado em uma região com variação de 30°C entre inverno e verão, essa diferença se transforma em centímetros de folga ou de aperto. Eu já vi engenheiros calcularem tudo certo e depois não colocarem juntas de dilatação porque o coeficiente que usaram estava para o ferro fundido, não para o aço estrutural. O resultado foi uma viga empenada no segundo ano de funcionamento.

O valor exato importa mais do que você imagina

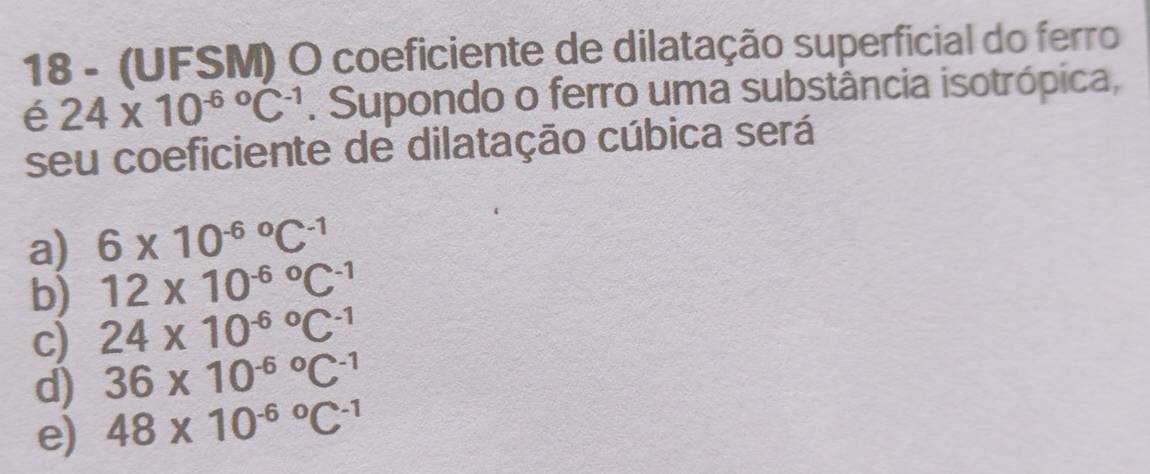

O coeficiente de dilatação do ferro varia conforme a temperatura. A média de 11,8 × 10^-6 /°C é válida para a faixa entre 0°C e 100°C. Se o projeto envolve temperaturas mais altas, como fornos, chaminés ou tubulações de vapor, o coeficiente sobe. Em temperaturas acima de 200°C, você pode chegar a 13 × 10^-6 /°C. Abaixo de zero, diminui um pouco, mas esse comportamento é menos relevante para a maioria das construções civis no Brasil. Para calcular a dilatação linear, a fórmula básica é L = L × × T, onde L é a variação do comprimento, L é o comprimento inicial, é o coeficiente de dilatação do ferro e T é a variação de temperatura. Parece simples, mas o erro comum é usar = 12 × 10^-6 /°C por conveniência e esquecer que isso representa uma aproximação de 2% para cima. Em estruturas longas, 2% de erro no coeficiente vira erro significativo no resultado final. No meu caso, eu trabalhei num projeto de uma passarela metálica de 28 metros em Brasília. A cidade tem amplitude térmica de cerca de 25°C entre os dias mais frios e mais quentes. Usando = 11,8 × 10^-6 /°C, a dilatação esperada seria de aproximadamente 8,2 milímetros. Pensei que era pouco e deixei apenas uma junta de 5 milímetros de folga em cada extremo. Dois anos depois, a passarela estava trancada no verão porque as juntas tinham fechado completamente e o metal não tinha para onde expandir. Refizemos o cálculo, aumentamos as juntas para 12 milímetros e resolvemos. Aprendido: nunca subestime a dilatação apenas porque o número parece pequeno.

Aplicações práticas que todo engenheiro precisa conhecer

Além de juntas de dilatação, o coeficiente de dilatação do ferro é essencial no cálculo de tensões térmicas em vigas engastadas. Quando uma viga não pode se mover livremente, a dilatação gera tensão interna. A tensão térmica é dada por = E × × T, onde E é o módulo de elasticidade do aço, que em média é 210 GPa. Para uma variação de 30°C, a tensão gerada seria de cerca de 74 MPa. Esse valor é relevante porque o limite de escoamento do aço estrutural comum (A36) é de 250 MPa, então estamos falando de quase 30% da capacidade da seção. Outro ponto que os livros raramente explicam direito é a dilatação diferencial. Quando você combina ferro com outro material, como concreto armado ou alumínio, cada um dilata de forma diferente. O coeficiente de dilatação do concreto é de aproximadamente 10 × 10^-6 /°C, muito próximo do aço. Isso é bom porque reduz tensões internas na interface. Já o alumínio tem coeficiente de 23 × 10^-6 /°C, mais do que o dobro. Se você fixar uma peça de alumínio a uma de ferro sem considerar isso, a diferença de dilatação vai gerar deformações e possivelmente falhas nas conexões. Eu tenho uma história específica sobre isso. Num projeto de uma cobertura metálica em Salvador, o fornecedor sugeriu usar parafusos de alumínio em vez de aço porque era mais barato. O coeficiente de dilatação do ferro sendo muito menor que o do alumínio, durante o dia quente a chapa de aço expandia menos que os parafusos. À noite, ao esfriar, os parafusos contraiam mais que o aço, criando folga progressiva. Em dois anos, quase metade dos parafusos estava solta. Trocamos por parafusos de aço galvanizado eparamos de ter problema.

Erros comuns na hora de aplicar

O maior erro que eu vejo é usar o coeficiente para o ferro puro em estruturas de aço estrutural sem verificar se o material tem adições significativas de ligas. Aços inoxidáveis austeníticos, por exemplo, têm coeficiente de dilatação de 16 a 18 × 10^-6 /°C, bem mais alto que o aço carbono. Se você tratar um aço inox como se fosse ferro comum, o cálculo vai ficar errado em até 50%. Outro erro frequente é ignorar a temperatura de instalação. O coeficiente de dilatação do ferro é calculado a partir de uma temperatura de referência. Se a estrutura for instalada em 15°C e o projeto considerar uma variação de -5°C a +45°C, o T correto é 50°C, não 30°C que seria a média entre 15°C e 45°C. Essa confusão de variável é mais comum do que eu gostaria de admitir. Também é importante notar que o coeficiente de dilatação do ferro diminui ligeiramente conforme a temperatura sobe além de 300°C, mas esse efeito só importa em situações específicas como fornos industriais. Para projetos civis e mecânicos convencionais, usar um valor médio constante entre 11,5 e 12 × 10^-6 /°C é suficiente e evita complicação desnecessária.

Quando o método falha

A abordagem de dilatação linear funciona bem para barras e perfis simples, mas perde precisão em estruturas treliçadas grandes ou em montagem em campo com solda. A solda gera tensões residuais que interagem com a dilatação térmica, e o coeficiente de dilatação do ferro sozinho não captura esse comportamento. Nesses casos, simulações por elementos finitos são mais confiáveis. Eu recomendo esse caminho sempre que o comprimento da estrutura ultrapassar 50 metros ou quando houver restrição significativa de movimentação nas extremidades. Existe ainda o problema da medição real. Muitos engenheiros confiam cegamente no valor teórico e esquecem de medir a dilatação real em obra. Um termômetro infravermelho simples e um paquímetro com resolução de 0,02 mm já são suficientes para verificar se o comportamento está dentro do esperado. Eu faço isso em praticamente todos os meus projetos grandes desde 2015, e já identifiquei pelo menos três casos onde o coeficiente real do material recebido do fornecedor estava acima do especificado no Laudo Técnico.
