Coeficientes De Dilatação Térmica

Uma coisa que ninguém te ensina na faculdade sobre dilatação térmica

Achei que sabia o suficiente quando me formei. Coeficiente linear, coeficiente volumétrico, aquela fórmula básica L = L · · T. Era tudo muito limpo no papel. A prática é outra história, e vou direto ao ponto. É uma medida de quanto um material se expande ou contrai por grau de variação de temperatura. O coeficiente linear () trata de variações em uma dimensão — comprimento. O coeficiente volumétrico () trata do volume inteiro. Para materiais isotrópicos, é aproximadamente 3. Isso funciona na maior parte das vezes, mas não é uma lei física sagrada. O problema é que esses coeficientes não são constantes. Eles variam com a temperatura. O do aço carbono a 20°C é diferente do a 500°C. As tabelas que você encontra na internet quase sempre mostram valores médios num intervalo arbitrário, geralmente entre 0°C e 100°C. Se o seu trabalho envolve temperaturas mais altas, esses valores médios podem te dar um erro de 15 a 25 por cento. Não é algo que você note numa calibragem qualquer, mas numa montagem de precisão com folga de micrômetro, o erro aparece.

Existe ainda o coeficiente de expansão aparente, que é o que você realmente importa na prática. É a diferença entre o coeficiente do material da peça e o coeficiente do material da ferramenta ou do entorno. Dois materiais diferentes, aquecidos juntos, vão se comportar de formas completamente distintas.

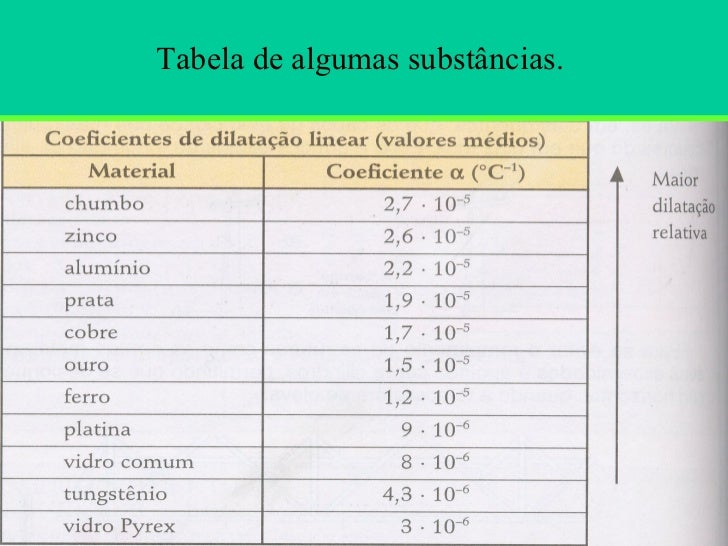

Como ler tabelas sem se atrapalhar

A primeira coisa que preciso deixar clara: não existe uma tabela universal confiável. Os valores variam de fonte para fonte porque dependem da liga específica, do tratamento térmico, da direção de laminação no caso de materiais anisotrópicos. Aços inoxidáveis, por exemplo, têm bem diferente dependendo se é austenítico (série 300) ou ferrítico (série 400). O 304 tem cerca de 17,3 × 10 /°C, enquanto o 430 fica em torno de 10,8 × 10 /°C. Misturar esses números na mesma conta é um jeito rápido de destruir um projeto. Minha regra prática é sempre usar a fonte mais específica possível para o material exato que você está trabalhando. Se é uma liga de alumínio 6061-T6, busque dados para essa liga específica, não para "alumínio" de forma genérica. O 6061 tem em torno de 23,6 × 10 /°C, mas ligas de alumínio para fundição podem variar de 20 a 24 × 10 /°C dependendo da composição. A diferença parece pequena, mas em uma peça de 500 mm com variação de 80°C, isso é uma folga de 0,36 mm — mais do que a maioria dos ajustes permite.

Uma história que poderia ter me custado uma peça

Há alguns anos, fiquei responsável pela montagem de um conjunto de eixos de transmissão em aço que passavam por um bucho de bronze com ajuste press-fit. O esquema básico era simples: aquecer o bronze para expandir, colocar no lugar, resfriar. A matemática dizia que bastava aquecer a 120°C. A matemática estava certa e errada ao mesmo tempo. O bronze da peça tinha coeficiente bem maior do que eu esperava, mas o erro real foi outro. O eixo de aço estava à temperatura ambiente, cerca de 22°C, e eu calculei tudo considerando diferença de 100°C. Na hora do montagem, o bronze atingiu 120°C, mas a peça inteira do sistema já estava quente devido ao processo de usinagem anterior. A dilatação real foi muito maior que a prevista e o bucho entrou com folga demais — ficou solto. Ajustei o diâmetro interno do bucho em 0,15 mm a mais e refiz a conta considerando a temperatura real de operação, não a teoria. Funcionou. A lição prática aqui é óbvia mas ninguém comenta nos livros: meça a temperatura real das peças antes de montar, não confie em valores teóricos de T. Um termômetro de contato ou infravermelho na mão custa barato e evita dor de cabeça.

Pontos que os manuais não destacam

Um dos detalhes mais subestimados é a anisotropia. Materiais compósitos, madeiras, chapas laminadas — todos têm coeficientes diferentes conforme a direção. Se você está trabalhando com chapa de aço laminada a frio, o coeficiente na direção da laminação pode ser até 10 por cento diferente da direção transversal. Em estruturas grandes, como vigas ou painéis, isso gera distorções que ninguém prevê. Outro ponto: a história do ajuste por interferência térmico. Todo mundo conhece o conceito, mas poucos calculam corretamente a temperatura necessária. A conta aparentemente simples de T_final = T_ambiente + (folga_necessária / (L · )) esconde um problema prático. Você precisa saber o na temperatura que você vai atingir. Se o varia com a temperatura e você usa o valor a 20°C para calcular uma expansão a 200°C, seu erro pode ser significativo. O ideal é iterar: estime a temperatura, consulte a tabela naquela faixa, recalcule, repita até convergir.

Alternativas quando o cálculo não resolve

Em projetos onde a variação térmica é grande e constante — como em máquinas operatrizes, instrumentação óptica ou turbinas —, confiar apenas no cálculo analítico é arriscado. O que faz sentido é usar simulação por elementos finitos (FEA) para mapear a distribuição real de tensões e deformações. Programas como ANSYS, Abaqus ou até o SolidWorks Simulation permitem definir coeficientes de expansão térmica dependentes da temperatura e gerar mapas de deformação realistas. Leva mais tempo para configurar do que uma conta rápida, mas elimina surpresas. Se FEA não estiver no seu alcance, a alternativa mais honesta é o teste físico. Faça um protótipo, submeta a ciclos térmicos e meça. Custa material e tempo, mas evita que uma obra inteira tenha que ser refeita por causa de uma suposição ingênua sobre coeficientes.

Resumo rápido do que você precisa ter em mãos

Para qualquer projeto que envolva variação térmica relevante, você precisa de: dados do coeficiente para a faixa de temperatura real de operação, identificação clara do material exato incluindo liga e tratamento, temperatura de referência das peças no momento da montagem, e uma margem de segurança que considere a incerteza dos dados. A incerteza nos coeficientes tabelados gira em torno de 5 a 10 por cento para metais comuns e pode chegar a 20 por cento para ligas menos documentadas ou compósitos. coeficientes de dilatação térmica são ferramentas, não leis absolutas. Eles dão uma direção, não uma resposta final. Trate-os com a desconfiança que merecem e o resultado fica melhor.
