Como A Energia Chega Em Nossas Casas

O que acontece antes da energia entrar na sua casa

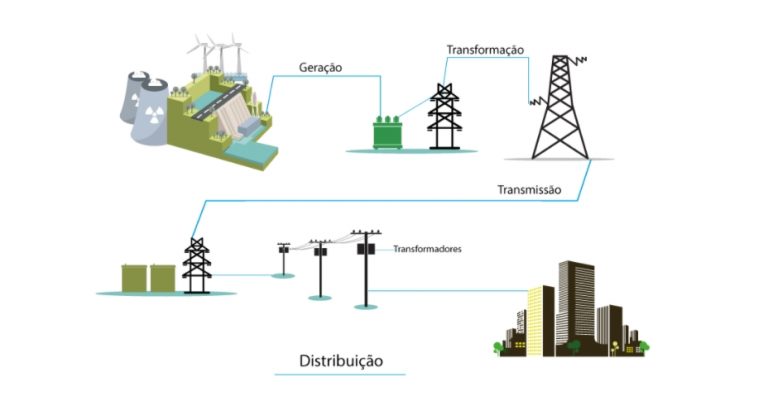

A energia começa nas usinas. Pode ser hidrelétrica, eólica, solar, térmica a gás ou carvão. Isso não importa muito para o seu dia a dia, porque o que importa é o que acontece depois que ela sai de lá. A primeira coisa que vai acontecer é a elevação da tensão. Um transformador no local da geração sobe essa tensão para 138kV, 230kV, 440kV, dependendo da distância que a eletricidade precisa percorrer. Quanto mais alta a tensão, menor a corrente, e menor a perda por calor nos fios. É pura física básica, mas faz uma diferença gigantesca na eficiência do sistema. Depois disso, a energia entra nas linhas de transmissão. São aquelas torres altas com vários condutores que você vê ao longo de estradas e rodovias. Elas atravessam estados inteiros, às vezes países, até chegar perto das cidades. Aí vem o primeiro grande step-down. Subestações de distribuição reduzem essa tensão para níveis como 34,5kV ou 69kV, que são os chamados alimentadores primários. Esses alimentadores correm por dentro das cidades em cabos subterrâneos ou em linhas aéreas sobre postes.

como a energia chega em nossas casas

Nesse ponto, a energia ainda não está em voltagem útil para você ligar um chuveiro ou uma geladeira. O próximo transformador é aquele cilindro cinza ou verde preso ao poste na sua rua. Ele reduz a tensão de 13,8kV ou 34,5kV para 127V ou 220V, dependendo da sua região no Brasil. Esse é o transformador de distribuição que todo mundo conhece. A saída dele vai para o seu quadro de luz através de dois ou três fios: fase, neutro e, em muitos casos, terra. O medidor na parede da sua casa é onde a Utility faz a medição. Tudo que passa por ele é cobrado na sua conta. Mas o que muita gente não sabe é que o medidor moderno também envia dados em tempo real para a concessionária. Consumo horário, fatores de potência, até eventos de queda de tensão. Isso é útil para elas, mas também pode ser útil para você se souber interpretar. Aqui vai algo que não ensinam em lugar nenhum: a diferença entre o que chega no seu poste e o que chega realmente nos seus tomadas não é pequena. Eu passei seis meses lidando com um caso em uma casa antiga no interior de Minas Gerais onde os clientes reclamavam de luzes piscando e equipamentos sensíveis queimando. A tensão de entrada na residência oscilava entre 195V e 248V em horários de pico. O problema não estava dentro da casa. Era um transformador de rua sobrecarregado servindo dez residências, com um fio neutro frouxo no painel de distribuição da concessionária. A correção foi trocar o transformador e reaperto dos conexões no quadro geral. Custou tempo, mas resolved everything.

O que isso mostra é que a qualidade da energia que chega na sua tomada depende de uma cadeia inteira de infraestrutura que você não controla. Transformadores velhos, cargas desbalanceadas entre as fases, fios de conexão enfraquecendo com o tempo. Tudo isso soma. E quando a soma fica grande, você perde equipamento eletrônico, luminárias LED começam a dar problemas, motores de ar-condicionado aquecem mais do que deveriam.

O caminho da rua até o seu quarto

Depois de sair do transformador do poste, a energia desce por um serviço aéreo ou subterrâneo até o medidor. Esse trecho é chamado de ramal de entrada. A seção do cabo nesse trecho varia. Para casas comuns, geralmente é um cabo de 10mm² ou 16mm², dependendo da potência contratada. Se você tem um carregador de carro elétrico ou um sistema de aquecimento de água de alta potência, pode precisar de um ramal maior e de um disjuntor de entrada adequado. A partir do medidor, a energia vai para o quadro de distribuição. Esse quadro é o coração elétrico da sua casa. O disjuntor geral corta tudo. Os disjuntores de circuito cortam partes específicas. Tomadas, iluminação, circuito dedicado do chuveiro. Cada um com sua própria proteção. Se algo sobrecarregar um desses circuitos, só aquele trecho é desligado, não a casa inteira. Mas aqui tem um detalhe importante que muita gente ignora. O terra. O fio terra não transporta corrente em condições normais. Ele existe para proteger pessoas e equipamentos em situações de falha. Quando há um defeito de isolamento e a corrente vaza para a carcaça de um aparelho, o terra oferece um caminho de baixa resistência de volta ao terra da concessionária, permitindo que o disjuntor diferencial (o chamado DDR ou GFCI) detecte o fuga e corte o circuito em milissegundos. Sem terra funcional, esse mecanismo de proteção simplesmente não existe. E isso é perigoso de verdade.

Outra coisa que as pessoas não entendem bem é a diferença entre fase e neutro. O neutro não é um fio inofensivo. Ele carrega corrente sim, especialmente em instalações desbalanceadas. Quando você tem mais carga conectada em uma fase do que na outra, o neutro transporta essa diferença. Se o neutro estiver mal conectado ou romper em algum ponto, você pode ter voltagens completamente diferentes em diferentes tomadas da mesma casa. Uma fase pode estar em 170V e a outra em 260V, mesmo que a tensão nominal seja 220V. Isso já vi acontecer na prática e causa danos sérios em equipamentos.

O que acontece nos bastidores que você não vê

Existe toda uma camada de controle e monitoramento que funciona 24 horas por dia. As concessionárias acompanham carga, tensão, fator de potência em tempo real. Quando uma subestação atinge capacidade máxima, o sistema automático de despacho redireciona energia de outras linhas. Se um transformador de rua supera sua carga nominal por muito tempo, ele envelhece mais rápido e pode falhar precocemente. Isso explica por que em bairros mais antigos os transformadores queimam com mais frequência. A infraestrutura não foi dimensionada para a demanda atual. Os índices de qualidade de energia são monitorados pela Aneel. Quedas de tensão, flutuações, harmônicas. Tudo isso tem normas técnicas. Mas a realidade é que muitas redes, especialmente em regiões mais pobres ou em áreas rurais, operam abaixo desses padrões de forma crônica. A tensão chega baixa no final da linha porque o cabo é fino e a distância é grande. Isso é um problema conhecido e resolvido parcialmente com baterias de capacitores e reguladores de tensão, mas nem sempre na prática. Sobre harmônicas: equipamentos eletrônicos modernos, fontes chaveadas, inversores solares, carregadores de veículo elétrico injetam harmônicas na rede. Isso distorce a forma de onda da corrente e pode causar superaquecimento em transformadores e cabos. É um problema crescente e as normas estão sendo ajustadas para lidar com isso, mas a infraestrutura existente não foi projetada para essa realidade.

O que você pode fazer na prática

Proteção básica contra surtos. Um DPS instalado no quadro de distribuição é o mínimo recomendável. Surto de tensão pode vir de uma queda de raio próxima, de uma chaveamento na rede da concessionária, ou de um motor grande ligando e desligando na sua própria casa. O DPS desvia a energia excedente para o terra, protegendo seus aparelhos. Custa pouco em relação ao prejuízo que evita. Verificar se o terra da sua casa funciona. Um multímetro básico ou um testeiro de tomadas pode dar uma ideia. Se o teste de terra não mostra continuidade adequada, problema. Chamar um eletricista para verificar a barra de terra e as conexões. Isso é simples e pode salvar equipamentos caros. Se você nota variações constantes de luminosidade nas lâmpadas ou comportamentos estranhos em equipamentos sensíveis, meça a tensão com um multímetro em diferentes horários. Anote os valores. Se a variação for maior que 10% da tensão nominal de forma recorrente, isso é um sinal de problema na rede. Ligue para a concessionária e registre uma reclamação técnica. Eles precisam fazer uma visita e verificar o transformador e a rede de distribuição da sua rua.

Para quem tem placa solar, o sistema de conversão e sincronismo com a rede é complexo. O inversor precisa garantir que a energia injetada esteja na frequência e fase corretas. Problemas de qualidade na rede podem fazer o inversor desligar por proteção. Isso é normal e esperado. Mas se o desligamento for frequente e sem motivo aparente, pode ser um sinal de problemas mais sérios na qualidade da energia local. O que a energia chega em nossas casas é um sistema enorme e complicado. Funciona na maior parte do tempo porque engenharia de potência é uma disciplina madura, com décadas de refinamento. Mas falhas acontecem. Infraestrutura envelhece. A demanda cresce. O melhor que você pode fazer é entender os pontos críticos e se proteger neles. Não precisa ser um especialista. Só precisa saber onde estão os pontos fracos e o que fazer quando algo sai do padrão.
