Como A Resistência Elétrica Afeta A Corrente Em Um Circuito

O que acontece quando você coloca resistência num circuito

A corrente diminui. Isso é o básico que todo mundo aprende na primeira aula de eletricidade, mas a explicação completa é mais detalhada do que parece. Quando você tem uma fonte de tensão fixa e adiciona resistência ao caminho do circuito, a corrente que flui pelo condutor cai proporcionalmente. A relação é direta e previsível, então eu não vou perder tempo com introduções dramáticas sobre a "beleza das leis da física". Vamos direto para o que importa. A fórmula que rege tudo isso é a Lei de Ohm: I = V / R. Corrente (I) igual à tensão (V) dividida pela resistência (R). Se a tensão é 12 volts e a resistência é 6 ohms, a corrente será 2 amperes. Se você dobrar a resistência para 12 ohms mantendo os 12 volts, a corrente cai para 1 ampere. O inverso também vale: reduzir a resistência aumenta a corrente. Simples assim, mas a prática mostra que existem detalhes que ninguém conta nos livros.

como a resistência elétrica afeta a corrente em um circuito

No dia a dia da eletrônica e da engenharia elétrica, esse conceito aparece o tempo todo. Quando você projeta um circuito com LEDs, por exemplo, precisa calcular a resistência adequada para limitar a corrente e não queimar o componente. Se a resistência for muito baixa, a corrente sobe demais e o LED queima. Se for muito alta, o LED funciona mas brilha pouco. O ajuste fino depende de entender exatamente como a resistência controla o fluxo de elétrons. Um ponto que muita gente perde de vista é que a resistência não só reduz a corrente, mas também dissipa energia na forma de calor. Um resistor de 100 ohms conduzindo 0,1 ampere dissipa 1 watt de potência. Isso significa que o resistor esquenta e precisa ter potência nominal suficiente. Eu já vi resistor queimar em placas porque alguém escolheu um componente de 1/4 de watt quando o circuito exigia pelo menos 1/2 watt. A resistência estava correta, mas a potência nominal era insuficiente. Outra coisa importante é que a resistência dos próprios fios e trilhas também conta. Em circuits de alta corrente, como os que alimentam motores ou resistências de aquecimento, a resistência do cabo pode ser significativa. Um cabo longo e fino oferece mais resistência do que um cabo curto e grosso. Isso causa queda de tensão e a carga não recebe toda a energia que deveria. Em instalações elétricas residenciais, esse problema aparece com frequência quando se usa cabo de bitola inadequada para distâncias longas.

Quando se trabalha com circuitos reais, existem variáveis que complicam as coisas. A resistência dos materiais muda com a temperatura. Um fio de cobre esquenta quando passa corrente e sua resistência aumenta levemente. Para a maioria das aplicações domésticas isso é irrelevante, mas em projetos de precisão, como instrumentação médica ou equipamentos de medição, esse efeito precisa ser compensado. Eu trabalhei num projeto onde a variação térmica do resistor afetava diretamente a calibração do circuito e tivemos que adicionar um resistor de compensação térmica no layout. Também é preciso considerar a resistência de contato. Quando você conecta um jumper numa protoboard ou presiona dois fios um contra o outro, existe uma resistência adicional nesse ponto de contato. Em geral é pequena, da ordem de miliohms, mas em circuitos de baixa tensão e alta sensibilidade essa resistência pode gerar ruído e instabilidade. Já mediu a resistência de um terminal frouxo numa placa de controle industrial? Às vezes parece que o equipamento funciona, mas tem um arco elétrico microscópico que gera interferência e causa travamentos aleatórios. Em circuitos de corrente alternada, a história fica mais complexa porque entra a impedância. A resistência ainda se comporta da mesma forma, mas os capacitores e indutores adicionam reatância ao circuito. A impedância total é a combinação vetorial desses dois efeitos. Num motor elétrico, por exemplo, a resistência do enrolamento limita a corrente de partida, mas a reatância indutiva é que determina o comportamento em regime permanente. Projetar sem considerar ambos os fatores leva a motores que esquentam demais ou que não entregam o torque esperado.

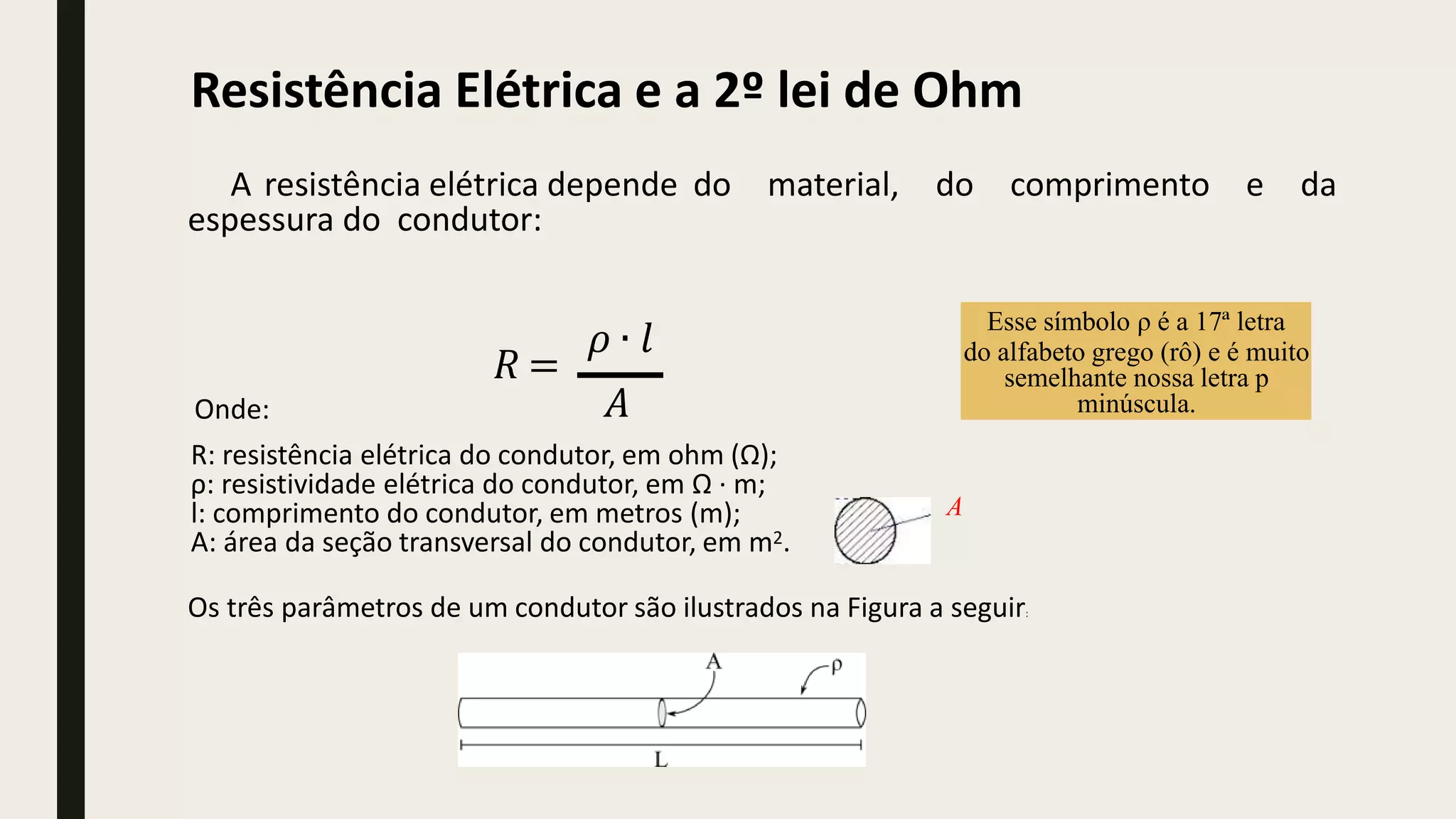

Se você está montando um circuito prático, aqui vai um procedimento que funciona: meça a tensão da fonte sem carga, calcule a resistência desejada usando Ohm, escolha um resistor com potência nominal pelo menos o dobro do cálculo teórico, verifique a tolerância do componente e teste o circuito antes de fixar tudo. Resistores de 5% de tolerância são comuns e baratos, mas para projetos onde a corrente precisa ser precisa, use resistores de 1% ou menos. A diferença de preço é pequena e evita surpresas. Um erro frequente é confundir resistência com resistividade. Resistência é uma propriedade do componente específico que você comprou. Resistividade é uma propriedade do material em si. O cobre tem resistividade baixa, então é bom para fios. A borracha tem resistividade altíssima, por isso serve de isolamento. Quando você vê um dado técnico dizendo que um material tem certa resistividade em ohm-metro, isso não é a resistência do seu resistor. Para calcular a resistência real, você precisa levar em conta o comprimento e a seção transversal do condutor: R = × L / A, onde é a resistividade, L o comprimento e A a área da seção. Em instalações elétricas, a norma NBR 5410 no Brasil estabelece bitulas mínimas de cabo dependendo da corrente quecircula. Um disjuntor de 30 amperes exige cabo de no mínimo 6mm² de cobre. Usar cabo mais fino aumenta a resistência e o cabo esquenta, o que pode derreter o isolante e causar curto-circuito ou incêndio. Esse é um dos riscos mais sérios em reformas elétricas mal feitas. O custo do cabo certo é insignificante comparado ao prejuízo de um incêndio.

Quando se trabalha com circuitos de sinal, como áudio ou instrumentos de medida, a resistência de fuga e a resistência de isolamento também importam. Um multímetro bom tem resistência de entrada de 10 megaohms. Se você medir um circuito com fontes de alta impedância usando um multímetro de resistência baixa, o próprio medidor carrega o circuito e a leitura fica errada. Eis um caso prático: medir a tensão de gate de um transistor MOSFET com um multímetro ruim pode alterar o ponto de operação do dispositivo porque a resistência interna do medidor puxa corrente suficiente para deslocar a tensão. Em suma, a resistência elétrica é um parâmetro fundamental que controla a corrente nos circuitos, mas seu efeito vai além da simples redução do fluxo. Ela gera calor, varia com a temperatura, depende do material e da geometria, e interage com outros componentes de maneiras nem sempre óbvias. Entender esses detalhes faz diferença entre um circuito que funciona bem e um que dá trabalho até ficar estável.
