Como As Ondas De Radiação Infravermelha Se Comportam

Introdução ao comportamento das ondas de radiação infravermelha

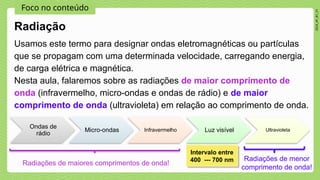

A radiação infravermelha ocupa a região do espectro eletromagnético entre o vermelho visível e as micro-ondas, aproximadamente de 700 nanômetros a 1 milímetro. Isso significa que seus comprimentos de onda são maiores que a luz que conseguimos ver, mas menores que sinais de rádio. A energia por fóton é proporcionalmente menor, o que já define grande parte do que acontece na prática quando você trabalha com essa faixa. O comportamento muda drasticamente dependendo do meio de propagação. No vácuo, viajam à velocidade da luz, cerca de 300.000 km/s, sem dispersão. No ar atmosférico, a situação é bem diferente. O vapor d'água absorve fortemente em bandas específicas, especialmente em torno de 2,7 µm, 6,3 µm e além de 12 µm. O dióxido de carbono tem um pico de absorção próximo a 4,3 µm. Isso cria janelas atmosféricas úteis — a faixa de 3 a 5 µm e a de 8 a 14 µm são as mais aproveitadas em sensoriamento remoto e termografia porque a atenuação é significativamente menor nesses intervalos. Em materiais sólidos, a absorção depende fortemente da composição. Metais refletem a maior parte da radiação infravermelha, o que torna superfícies polidas praticamente invisíveis para câmeras termográficas comuns. Vidro comum é opaco acima de cerca de 4 µm, mas transparente no visível — essa discrepância é uma armadilha clássica para quem tenta medir temperatura através de janelas com pirômetros infravermelhos. O resultado é uma leitura completamente errada na maioria das vezes.

Física prática: emissão, absorção e reflexão

A lei de Planck descreve o espectro de corpo negro, definindo quanta radiação cada corpo emite em função da temperatura e do comprimento de onda. A lei de Wien relaciona temperatura com o pico de emissão: um corpo a 300 K (cerca de 27°C) emite seu máximo em aproximadamente 9,7 µm, dentro da janela atmosférica citada. Isso é por que câmeras termográficas de imagem térmica operam tipicamente entre 7 e 14 µm. A emissividade é o fator mais ignorado em medições práticas. Superfícies reais não são corpos negros perfeitos. A água tem emissividade próxima de 0,96. A pele humana, cerca de 0,98. Alumínio polido, no entanto, pode ter emissividade abaixo de 0,05, refletindo praticamente toda a radiação incidente. Quando você mede a temperatura de uma superfície com baixa emissividade, o instrumento está capturando em grande parte a radiação refletida do ambiente, não a emitida pelo objeto. Esse erro pode facilmente atingir dezenas de graus Celsius. A lei de Kirchhoff estabelece que, em equilíbrio térmico, a capacidade de emissão de um material é igual à sua capacidade de absorção. Um bom absorvedor é necessariamente um bom emissor na mesma frequência. Isso tem consequência direta: materiais que aquecem rapidamente sob iluminação infravermelha também irradiam calor com eficiência quando estão quentes.

Aplicações e limitações no dia a dia

Termografia industrial é a aplicação mais visível. Detectar superaquecimento em conexões elétricas, vazamentos em isolamentos térmicos, pontos quentes em painéis solares. Mas a técnica exige conhecimento prático, não apenas um equipamento. A resolução térmica dos sensores, o campo de visão, a distância até o alvo e as condições ambientais determinam a qualidade da leitura. Comunicações por infravermelho, como controles remotos e transceptores IR de curto alcance, usam modulação em pulsos na faixa de 800 a 950 nm. São baratas e de baixo consumo, mas têm alcance limitado — tipicamente alguns metros, com linha de visada direta. Luz solar direta pode saturar receptores IR, causando falhas intermitentes que são difíceis de diagnosticar. Astronomia infravermelha consegue atravessar nuvens de poeira interestelar que bloqueiam a luz visível, revelando regiões de formação estelar. O telescópio James Webb opera principalmente nessas bandas. Porém, o próprio instrumento precisa ser resfriado a cerca de 40 K para evitar que seu calor interno interfira nas medições.

Um problema real que encontrei no campo

Uma vez tive que diagnosticar um superaquecimento em um quadro de distribuição industrial usando termografia. O que apareceu na imagem era um ponto extremamente quente num disjuntor. Parecia claro à primeira vista. A temperatura indicada era de cerca de 85°C, muito acima da faixa normal. Passei três horas investigando, medindo correntes, verificando tensões, checando aperto de terminais. Nada indicava anomalia real. O problema era uma refletância indesejada. Uma chapa metálica polida logo abaixo do disjuntor estava refletindo a radiação térmica de um equipamento aquecido nas proximidades diretamente para a câmera. A "temperatura" que eu via era uma imagem especular, não calor real. A solução foi colocar uma fita de alta emissividade (cerca de 0,95) sobre a chapa refletora e refazer a medição. O disjuntor estava na verdade a cerca de 42°C, perfeitamente normal. Esse tipo de erro de reflexão é um dos mais insidiosos na termografia prática, e a literatura técnica raramente enfatiza o suficiente.

Nuances avançadas que poucos consideram

A absorção seletiva por comprimento de onda é um detalhe importante. Um material pode ser transparente em uma banda infravermelha e opaco em outra. Isso é explorado em filtros ópticos e sensores multin spectrais. Dispositivos MEMS (Micro-Electro-Mechanical Systems) hoje permitem construir espectrômetros infravermelhos miniaturizados que cabem em um chip, abrindo possibilidades para análise química em campo. A interação com materiais semicondutores é outro aspecto relevante. Fotorresistores de sulfeto de chumbo (PbS) e fotodiodos de arsenieto de gálio-índio (InGaAs) respondem a diferentes faixas do infravermelho próximo e médio. Escolher o sensor errado para a aplicação resulta em sensibilidade nula ou ruído excessivo. Para medições acima de 5 µm, é preciso usar detectores resfriados por nitrogênio líquido ou sistemas de refrigeração mecânica, o que eleva significativamente o custo e a complexidade. A conversão fototérmica também merece atenção. Quando a radiação infravermelha é absorvida por um material, a energia se converte em vibração molecular, aumentando a temperatura. Esse princípio é usado em secadores industriais, aquecedores irradiantes e processos de cura de tintas. A eficiência depende diretamente do fator de absorção do material na faixa espectral do emissor. Um infrator de onda curta (cerca de 1 a 3 µm) aquece superfícies escuras muito mais rápido que um de onda longa, simplesmente porque a correspondência entre pico de emissão do aquecedor e pico de absorção do material é melhor.

Quando o infravermelho simplesmente não funciona

Medições em atmosferas com alta umidade relativa acima de 80% sofrem atenuação severa nas janelas de transmissão útil. A faixa de 8 a 14 µm ainda é navegável, mas a precisão cai significativamente. Em ambientes com poeira em suspensão densa, a dispersão Mie domina e o sinal se perde rapidamente. Para medições de temperatura de metais altamente polidos sem preparação de superfície, a incerteza pode ultrapassar 10°C mesmo com instrumentos de boa qualidade. Alternativas existem. Para medições de contato direto em metais, termopares ou termorresistências (RTDs) de platina oferecem precisão muito superior, embora sejam mais lentos e invasivos. Para medições sem contato em condições adversas, pirômetros de dupla comprimento de onda (ratio pyrometers) são menos sensíveis a variações de emissividade e obstruções parciais no caminho óptico. Custam mais, mas compensam em ambientes industriais reais. O entendimento correto do comportamento das ondas infravermelhas não é apenas teórico. Ele determina se uma medição será confiável ou se vai gerar decisões erradas com consequências reais. Conhecer as limitações do método é tão importante quanto dominar o princípio físico por trás dele.
