Como Calcular Potencia Eletrica

Entendendo o básico antes de mexer no multimetro

A potência elétrica é a taxa na qual a energia é convertida ou transferida. Você provavelmente já conhece a fórmula de Ohm, P = V × I, mas na prática raramente as coisas são tão lineares assim. Quando você vai fazer uma medição real, descobre que tem variáveis que os livros didáticos nem mencionam. O conceito fundamental é simples: potência em watts é o produto da tensão em volts pela corrente em amperes. Mas o que muita gente não leva em conta é o fator de potência, especialmente quando se lida com cargas indutivas como motores, transformadores e reatores eletrônicos. Sem considerar isso, seu cálculo pode estar errado em 30 a 40 por cento dependendo do tipo de carga.

como calcular potência eletrica em circuitos monofasicos

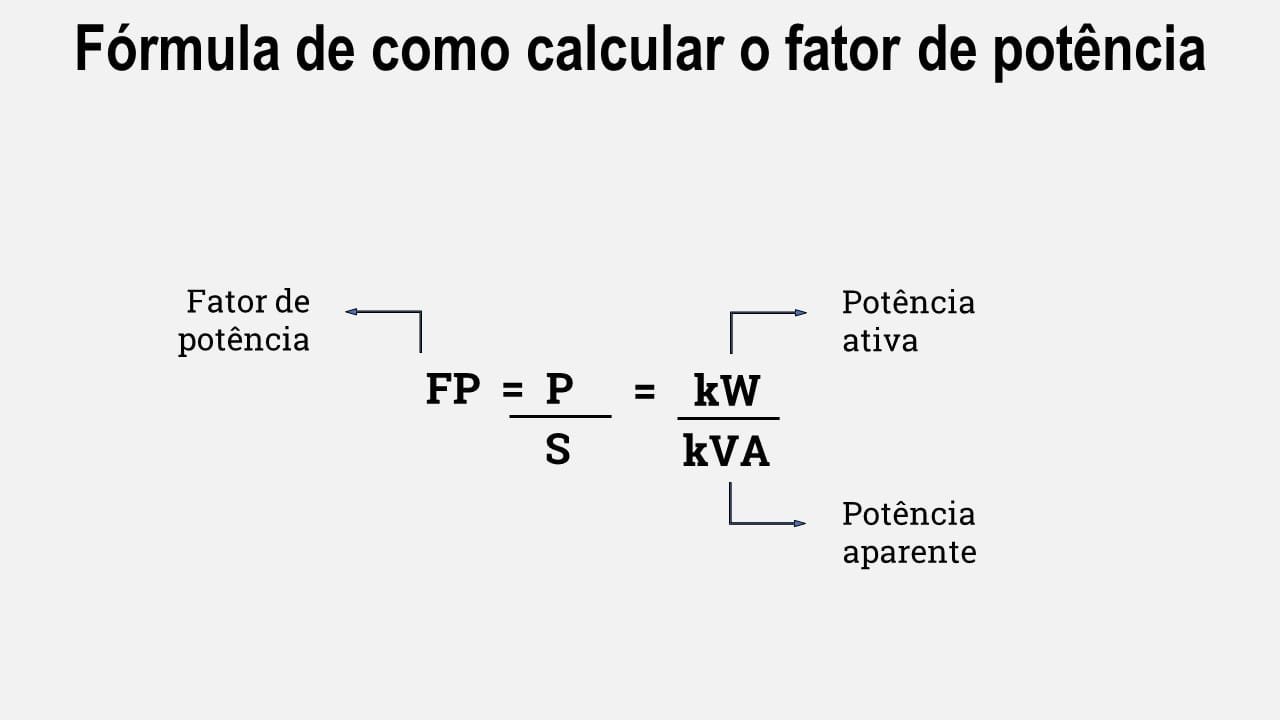

Para corrente alternada monofásica, a fórmula completa é P = V × I × cos(), onde cos() é o fator de potência. Se você tem uma resistência pura, como um chuveiro elétrico ou um aquecedor, o fator de potência é 1,0 e a fórmula simplificada de P = V × I funciona perfeitamente. Já para motores, mesmo pequenos, o fator de potência geralmente fica entre 0,7 e 0,85. Pegando um exemplo prático: um motor de 1 CV (0,746 kW) ligado a 220V. Se eu usar apenas P = V × I sem considerar o fator de potência, vou estimar uma corrente de cerca de 3,39 amperes. Na realidade, com um fator de potência de 0,78, a corrente real sobe para aproximadamente 4,34 amperes. Essa diferença parece pequena, mas é suficiente para que um disjuntor de 4A dispare sem motivo aparente.

Corrente alternada trifasica: onde a maioria erra

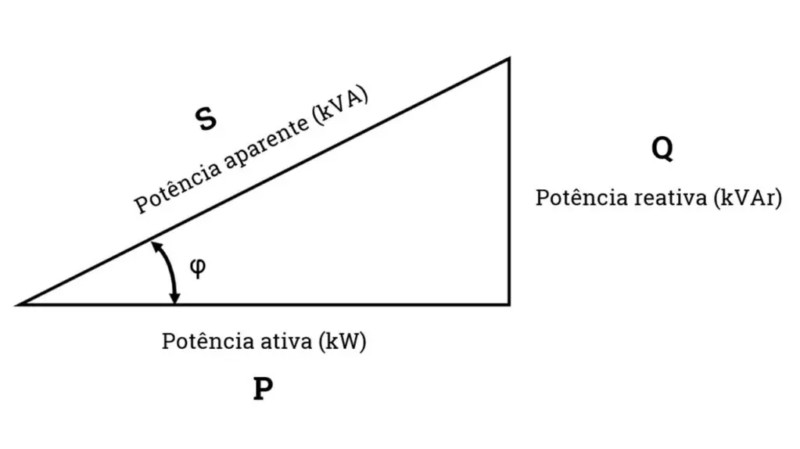

No trifásico, a coisa muda. A potência ativa é dada por P = 3 × V × I × cos(), onde V é a tensão entre fases. O erro mais comum que eu vejo é as pessoas usarem a tensão fase-neutro (127V) no lugar da tensão entre fases (220V) e ainda esquecerem o raiz de 3. O resultado é um cálculo que fica abaixo do valor real em quase 40 por cento. Outro ponto que vale mencionar: a potência aparente (em VA) e a potência reativa (em VAR) também existem e são importantes para dimensionamento de cabeamento e proteções. A potência aparente é S = V × I no monofásico, e S = 3 × V × I no trifásico. A relação entre as três grandezas forma o triângulo de potências, onde S² = P² + Q². Na prática, eu já vi engenheiros que desenhavam quadros de distribuição com os disjuntores superdimensionados porque calcularam a potência aparente como se fosse potência ativa. O cabo até aguentava, mas o trasformador ficava sobrecarregado em termos de corrente reativa, gerando perda de tensão e multas da concessionária por fator de potência abaixo do mínimo exigido, que normalmente é 0,92.

Um caso real que me deu trabalho

Há alguns anos, instalei um sistema de ar-condicionado em um galpão industrial. O fabricante informava potência de 5.500W por unidade, tensão de 220V, e eram três unidades. Meu primeiro cálculo: corrente total de 3 × (5500/220) = 75A.imensionei o quadro geral com disjuntor de 100A e cabo de 16mm². Parecia suficiente. Mas quando parti para a medição real, cada unidade puxava cerca de 18 ampères, totalizando 54A por fase. O problema não era o disjuntor. O problema era que o transformador da concessionária na rua tinha capacidade limitada, e a queda de tensão no momento da partida dos compressores fazia a tensão cair para cerca de 185V. Com essa queda, a corrente subia ainda mais porque o motor tenta manter a potência mecânica. O disjuntor trigava todo dia no horário de maior temperatura, por volta das 14 horas. A solução não foi aumentar o disjuntor. Foi instalar um partidor estrela-triângulo em cada unidade para reduzir a corrente de partida em cerca de 70 por cento. Após a instalação, a corrente de linha estabilizou em torno de 38A e a queda de tensão ficou dentro da faixa aceitável. Aprendi que calcular a potência nominal é só o começo. O que realmente importa é entender o comportamento dinâmico da carga, especialmente os picos de partida.

Potencia em corrente continua vs alternada

Em corrente contínua, a conta é direta: P = V × I. Não existe fator de potência, não existe ângulo de fase. Baterias, painéis solares, sistemas fotovoltaicos operam assim. Se um painel solar entrega 38V e 8,5A, a potência é simplesmente 323W. O que muita gente esquece é que a tensão do painel varia com a irradiância e a temperatura. Num dia quente, a tensão pode cair 10 por cento, e com ela a potência também cai proporcionalmente. Um painel que no laboratório mostra 400W pode render 340W reais numa tarde de verão. Para dimensionar disjuntores e condutores, você precisa calcular a corrente de projeto. No Brasil, a NBR 5410 é a norma que rege instalações elétricas de baixa tensão. Ela exige que o fator de simultaneidade seja considerado: não se conecta tudo ao mesmo tempo. Para residências, um fator de 0,6 a 0,7 é comum. Para comércios, varia mais porque depende do tipo de equipamento presente. Um erro frequente é dimensionar o quadro elétrico pela soma simples de todas as potências dos aparelhos. Se alguém coloca uma lista de 30 tomadas de 100W cada e calcula 3000W para o circuito, o disjuntor e o cabo ficam superdimensionados. Na prática, talvez dois ou três aparelhos estejam ligados ao mesmo tempo. O coeficiente de demanda resolve isso, mas precisa ser aplicado corretamente. A NBR 5410 tabelas de coeficientes de demanda estão disponíveis no anexo da norma, mas muitas pessoas nunca as consultam.

Potencia medida vs potencia nominal: a diferença que importa

Dispositivos eletrônicos modernos, como carregadores de celular e fontes chaveadas, têm uma diferença enorme entre a potência nominal e a potência real consumida. Um carregador de 30W pode estar consumindo 5W ou menos na maioria do tempo. A potência nominal é o pico, não o consumo médio. Para contas de energia e dimensionamento, o consumo médio é muito mais útil do que a potência de pico. Medidores de energia domésticos no Brasil medem kWh, que é energia, não potência. Para saber a potência instantânea, você precisa acompanhar o consumo em intervalos curtos. Alguns medidores inteligentes permitem ler o valor em tempo real. Outros exigem um Clamp meter acoplado ao instalador. O custo de um bom multímetro com função clamp varia entre 200 e 800 reais, dependendo da marca e das funções adicionais.

Limitacoes e quando o calculo nao funciona

Existem cenários em que o cálculo teórico de potência elétrica simplesmente falha. Um deles é a presença de harmônicas na rede. Equipamentos com retificadores, inversores de frequência, LEDs com drivers baratos e variadores de velocidade geram harmônicas que distorcem a forma de onda. Nessas condições, a potência aparente medida pode ser significativamente maior do que a potência ativa. Um instalador que não usa um analisador de qualidade de energia pode dimensionar tudo errado. Outro cenário problemático é o funcionamento em paralelo de fontes de tensão diferentes. Se você tentar calcular a potência de um circuito onde duas fontes com tensões ligeiramente distintas alimentam a mesma carga, as correntes circulares entre as fontes complicam tudo. O cálculo manual fica inviável e o uso de software de simulação, como o SPICE, se torna necessário. Também vale dizer que a NBR 5410 exige um fator de segurança de 20 por cento no dimensionamento de condutores. Isso significa que se seu cálculo diz que o circuito precisa de 25A, você deve usar um cabo dimensionado para pelo menos 30A. Ignorar esse fator pode levar a aquecimento excessivo dos condutores e risco de incêndio, especialmente em instalações embutidas em alvenaria ou dentro de elet calhas.
