Como Funciona O Relogio Solar
O que é um relógio solar e por que ele para de funcionar no inverno
Um relógio solar basicamente usa a sombra de uma haste (gnômon) projetada sobre uma escala horária marcada em uma superfície plana ou curva. O Sol se move no céu, a sombra se desloca, e você lê a hora olhando onde a ponta da sombra cruza as linhas. Simples assim. Na prática, não é tão simples assim.
como funciona o relogio solar na realidade
Aqui vai o que ninguém conta nos manuais baratos: o gnômon precisa estar alinhado com o eixo de rotação da Terra, não apontando simplesmente para o "norte". Em outras palavras, o ângulo do gnômon em relação à horizontal tem que ser igual à latitude do local onde o relógio está instalado. Se você mora em São Paulo (latitude cerca de 23°S), o gnômon deve inclinarse cerca de 23 graus em relação ao plano, apontando para o polo sul celeste. Se instalar com 30 graus por engano, o relógio vai marcar minutos errados desde as nove da manhã até o entardecer, e você vai jurar que o Sol está atrasado. Tive esse problema na minha própria instalação. Construí um relógio de parede numa casa de campo no interior de Minas Gerais, com latitude aproximada de 20 graus. Confirmei a latitude no GPS do celular, montei o suporte, fixe o gnômon... e só percebi o erro quando testei com uma bola de futebol. A sombra não batia nas horas certas. O gnômon estava 4 graus inclinado a mais do que deveria. Desmontei, refiz o suporte, gastou uma tarde inteira. A lição foi rápida: use um nível de bolha de verdade e meça o ângulo com um transferidor ou, melhor ainda, uma prancheta de cálculo de latitude, não o olho. Outro detalhe que muita gente pula: o alinhamento norte-sul. Em todo o hemisfério sul, o gnômon deve apontar para o norte geográfico, não para o norte magnético da bússola. A diferença entre os dois é chamada declinação magnética e varia conforme o lugar e o tempo. No Brasil, a declinação pode variar de 15 a 20 graus para leste, dependendo da região. Se você alinhar pelo ímã da bússola, o relógio vai andar alguns minutos adiantado ou atrasado em relação ao horário real, dependendo da época do ano e do horário de verão.
A correção é direta: consulte as tabelas do INPE ou do serviço de geomagnetismo do seu país para saber a declinação magnética atual do seu município e ajuste o alinhamento accordingly. Se não quiser consultar nada, pode usar uma bússola com compensação de declinação integrada, mas isso já custa mais caro e exige cuidado na compra.
Os componentes básicos

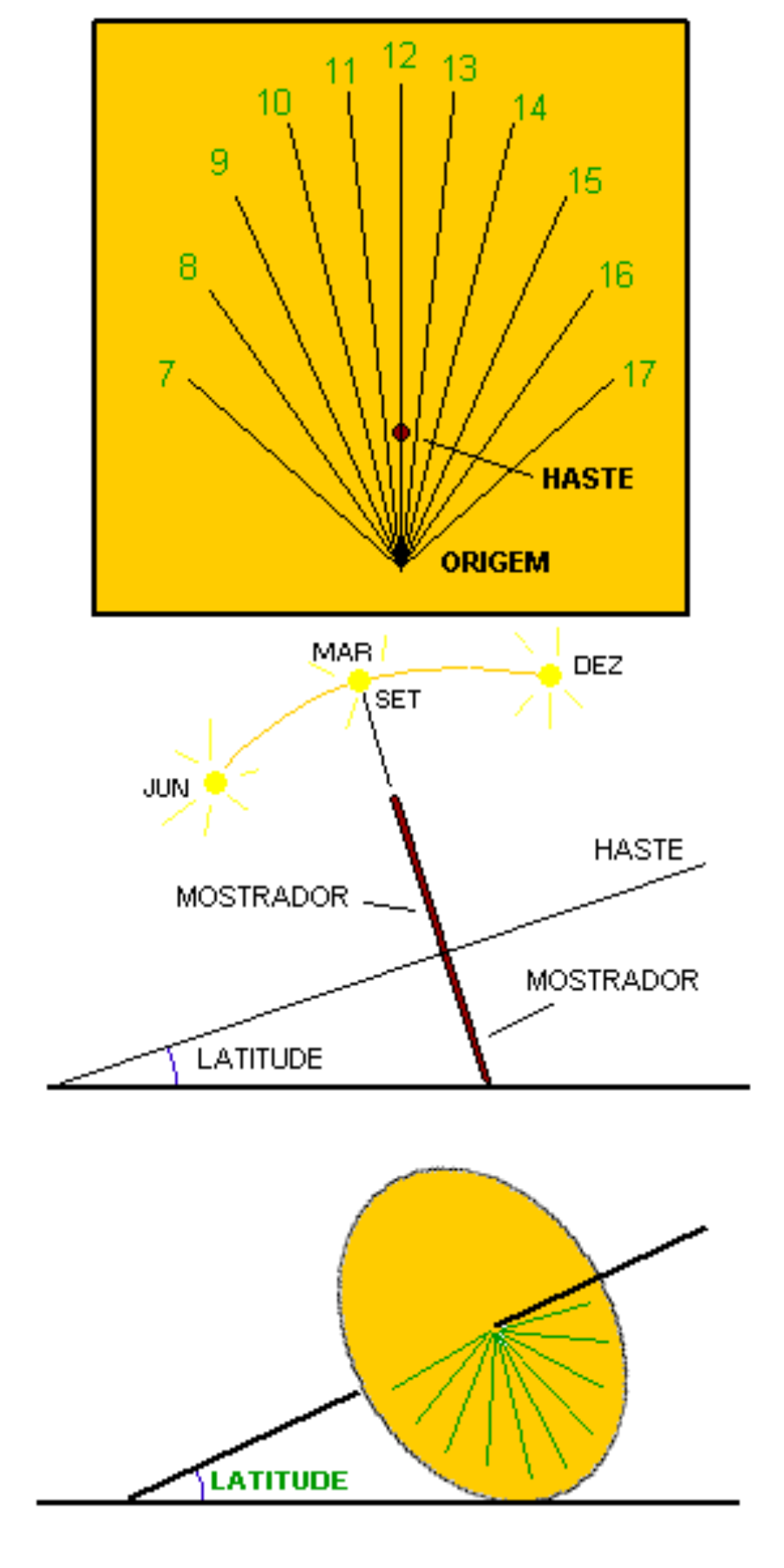

Vamos listar o que compõe um relógio solar convencional, sem rodeios: Gnômon: a haste que projeta a sombra. Pode ser reta, oblíqua, curva, ou até uma linha vertical fixa em paredes. O formato define o tipo de relógio e a complexidade de construção. Plataforma (disco ou parede): a superfície onde as horas são marcadas. Pode ser horizontal (o mais comum para jardins), vertical (para paredes), ou inclinada (para fachadas com ângulo definido).
Escala horária: as linhas gravadas ou pintadas que indicam as horas. Em relógios horizontais com gnômon polar, as linhas são construídas usando fórmulas trigonométricas baseadas na latitude local. Base de fixação: o que sustenta o relógio e permite ajustar a altitude e o azimute durante a instalação.
Como calcular as linhas horárias
Se você quer fazer um relógio solar caseiro, precisa saber onde traçar as linhas. Para um relógio horizontal com gnômon polar, a fórmula básica para o ângulo de cada hora em relação à linha norte-sul é: tan() = tan(h) × sin() Onde é o ângulo da linha horária no disco, h é o ângulo horário (15 graus por hora, sendo 0° ao meio-dia solar, +15° para as 13h, -15° para as 11h, etc.), e é a latitude do local.
Na prática, você não precisa decorar a fórmula. Existem planilhas gratuitas online que geram o desenho completo do relógio em PDF, bastando inserir a latitude e o tipo de relógio. Eu uso uma planilha simples em Google Sheets que calcula automaticamente os ângulos para todas as horas e meio-horas, depois exporta para o SVG que eu mando imprimir em papel couchê e colar no disco de madeira. Um problema frequente: a escala horária não é uniforme. As linhas se aproximam perto do nascer e do pôr do sol e se afastam perto do meio-dia. Isso acontece porque a projeção da sombra depende do ângulo solar, que muda de forma não linear durante o dia. Se você tentar dividir o disco em partes iguais, vai cometer um erro grosseiro.
A equação do tempo e a correção necessária
Aqui entra o ponto que mais confunde quem começa. O relógio solar marca o horário solar verdadeiro, que difere do horário de relógio (horário legal) por dois motivos principais: Primeiro, a equação do tempo: a Terra não orbita o Sol em círculo perfeito, e o Sol não se move a velocidade constante no céu. Isso faz com que o tempo solar varie até cerca de 16 minutos para mais ou para menos ao longo do ano. Em março e setembro há dois momentos em que o Sol "atrasa" cerca de 7 minutos; em novembro ele "adianta" cerca de 14 minutos. Valores exatos dependem da data. Segundo, o fuso horário: o horário legal é baseado no fuso horário oficial do país, que nem sempre corresponde ao fuso solar do seu município. Se você mora em Brasília e seu relógio está marcado para o fuso de -3 horas, mas a longitude real da sua cidade é 45°W (fuso solar de -3h), aí não há problema. Mas se sua cidade está em 47°W, como muitas no interior de Minas, o relógio solar vai ficar cerca de 8 minutos atrasado em relação ao horário oficial o ano todo.
A correção prática é somar/subtrair a equação do tempo mais o deslocamento do fuso. Eu uso uma tabela mensal impressa e colada atrás do relógio: "Janeiro: +12 min", "Julho: -6 min", etc. Assim, quando olho para o relógio, eu faço a conta mentalmente e obtenho o horário correto. Funciona porque a equação do tempo varia devagar ao longo do ano; você não precisa recalculá-la a cada dia, exceto se quiser precisão de segundos. Outro detalhe que as pessoas ignoram: o horário de verão. Quando entra em vigor, o relógio solar continua marcando o mesmo horário solar, mas o horário legal avança 1 hora. Se você não se lembrar de subtrair 1 hora, vai achar que o relógio está errado. Eu costumo colocar uma etiqueta adesiva com "DST: -1h" no painel, porque esqueço com frequência.
Tipos de relógios solares e suas limitações
Não existe um único modelo universal. Cada tipo tem vantagens e desvantagens práticas: Relógio horizontal de gnômon polar: o mais comum em jardins. Requer alinhamento preciso de latitude e azimute. Funciona bem em qualquer época, mas a sombra é curta no inverno em latitudes baixas, dificultando a leitura. Relógio vertical (parede): útil quando o espaço horizontal é limitado. A face deve estar voltada para o norte (no hemisfério sul). Linhas horárias são mais esparsas e a sombra pode ficar fraca em dias nublados. Se a parede não estiver perfeitamente alinhada, todo o sistema de linhas precisa ser recalculado.
Relógio equatorial: o disco é paralelo ao plano equatorial terrestre, e o gnômon é perpendicular a ele. Nesse caso, as linhas horárias são uniformes (cada hora ocupa 15 graus no disco), o que facilita a construção. Porém, o relógio só funciona quando o Sol está acima do plano do disco, ou seja, em certas épocas do ano em latitudes altas o relógio fica "cego" no inverno. Relógio de sombra simples (estilete vertical): uma haste vertical cravada no chão. A sombra descreve uma hipérbole ao longo do dia. Não há linhas horárias fixas; você precisa de uma tabela de conversão sombra-hora. É o tipo mais simples de construir, mas o mais difícil de usar com precisão.
Erros comuns na instalação
Depois de ter instalado três relógios solares diferentes em locais distintos, posso listar os erros que mais vejo acontecerem: Instalar sem nivelar a base. Se o disco não ficar perfeitamente horizontal, todas as linhas horárias ficam distorcidas. Um erro de 1 grau na horizontalidade gera um desvio de cerca de 2 a 3 minutos de leitura. Use um nível de précision, não o olho. Esquecer a declinação magnética. Já expliquei esse. Repito: meça o norte geográfico com um método astronômico (observação do Sol ao meio-dia) ou com uma bússola compensada, nunca com a agulha pura.
Construir as linhas com escala uniforme. Isso é o erro número um dos amadores. As linhas não são iguais. Calcule com fórmula ou use planilha gerada automaticamente. Não considerar a latitude do local. Relógios feitos para uma cidade e instalados em outra vão marcam errado. A diferença de 5 graus de latitude pode gerar erros de 10 a 15 minutos ao longo do dia. Instalar em local sombreado pela manhã ou à tarde. Uma árvore, um muro, um telhado projetando sombra parcial no relógio durante parte do dia faz com que as horas correspondentes sejam ilegíveis. Antes de fixar, observe o local em diferentes horários por pelo menos uma semana.
Quando um relógio solar não serve para nada
Vou ser objetivo aqui: relógios solares são objetos bonitos, educativos, mas têm limitações sérias que os tornam impraticáveis como fonte principal de horário em muitos contextos. Em dias nublados, o relógio para de funcionar. Sem Sol, sem sombra, sem hora. Isso não é defeito, é a natureza do dispositivo. Se você mora em uma região com neblina frequente ou chuvas prolongadas, o relógio vai ficar mudo por semanas. Em latitudes muito altas (acima de 60 graus), o Sol pode não se elevar o suficiente no inverno para projetar sombra nítida no disco horizontal. O relógio fica inoperante por meses. Mesmo em latitudes médias, no inverno o Sol nasce tarde e se põe cedo, reduzindo o período de funcionamento para poucas horas.
O relógio solar não compensa automaticamente o horário de verão. Você precisa fazer a correção manualmente, como eu disse. Se você esquece, o relógio vai enganar todo mundo. Para quem quer precisão real de horário, o relógio atômico via rádio ou a rede NTP da internet são opções infinitamente melhores. Um relógio solar é, essencialmente, um objeto de decoração funcional que ensina algo sobre astronomia e geometria. Se esse for o seu objetivo, ele cumpre muito bem. Se você espera usá-lo para saber a hora exata enquanto toma café no jardim, vai se decepcionar.
Construir o seu próprio
Se você quer montar um, aqui está o caminho mais direto que eu uso: 1. Defina a latitude e longitude do local de instalação. Anote os valores com precisão de minutos. 2. Escolha o tipo de relógio. Recomendo horizontal com gnômon polar para iniciantes; é o mais forgiving e o mais fácil de calibrar.
3. Gere o desenho das linhas horárias usando uma planilha ou software gratuito. Existem várias opções online; busque por "sundial calculator" ou "relógio solar online". Insira a latitude e o tipo de relógio. O arquivo de saída costuma ser SVG ou PDF, pronto para impressão em escala real. 4. Imprima em papel resistente e cole sobre o disco de madeira, MDF ou metal que você escolheu. Alinhe a linha norte-sul do desenho com o eixo do disco. 5. Corte o gnômon no ângulo correto (igual à latitude) e fixe-o na linha norte-sul, na origem das linhas horárias. Use parafusos e cola de madeira para fixação permanente.
6. Instale o relógio em local aberto, nivelado, com o gnômon apontando para o norte geográfico. Verifique o alinhamento no meio-dia solar: a sombra do gnômon deve cair exatamente sobre a linha das 12h. Se não cair, ajuste o azimute e refaça o teste. 7. Aplique a correção da equação do tempo e do fuso horário. Imprima uma tabela pequena e cole ao lado do relógio para consulta rápida. Leva cerca de 3 a 4 horas para construir e instalar um relógio horizontal básico, dependendo da sua experiência com ferramentas. Se for a primeira vez, reserve um final de semana inteiro. O tempo gasto com medições e ajustes pode dobrar se você não tiver paciência para checar duas vezes.
Manutenção e longevidade
Relógios solares expostos ao tempo precisam de manutenção periódica. A tinta das linhas horárias desbota com UV e chuva. A cada 2 a 3 anos, limpe a superfície com água e sabão neutro, seque bem, e reaplique a tinta ou cole nova folha impressa. Madeira não tratada pode empenar com a umidade; use verniz marítimo ou selador acrílico para proteger o disco. O gnômon pode oxidar se for de metal ferroso. Use aço inox ou alumínio para evitar ferrugem. Se usar madeira para o gnômon, trate com óleo de linhaça ou verniz para evitar fissuras. Verifique o nível a cada seis meses, principalmente se o relógio estiver em região com grandes variações térmicas. A expansão e contração dos materiais de fixação podem alterar levemente o alinhamento ao longo do tempo.
