Como Funciona Um Eletroima

O básico que a maioria das pessoas já viu mas não entende direito

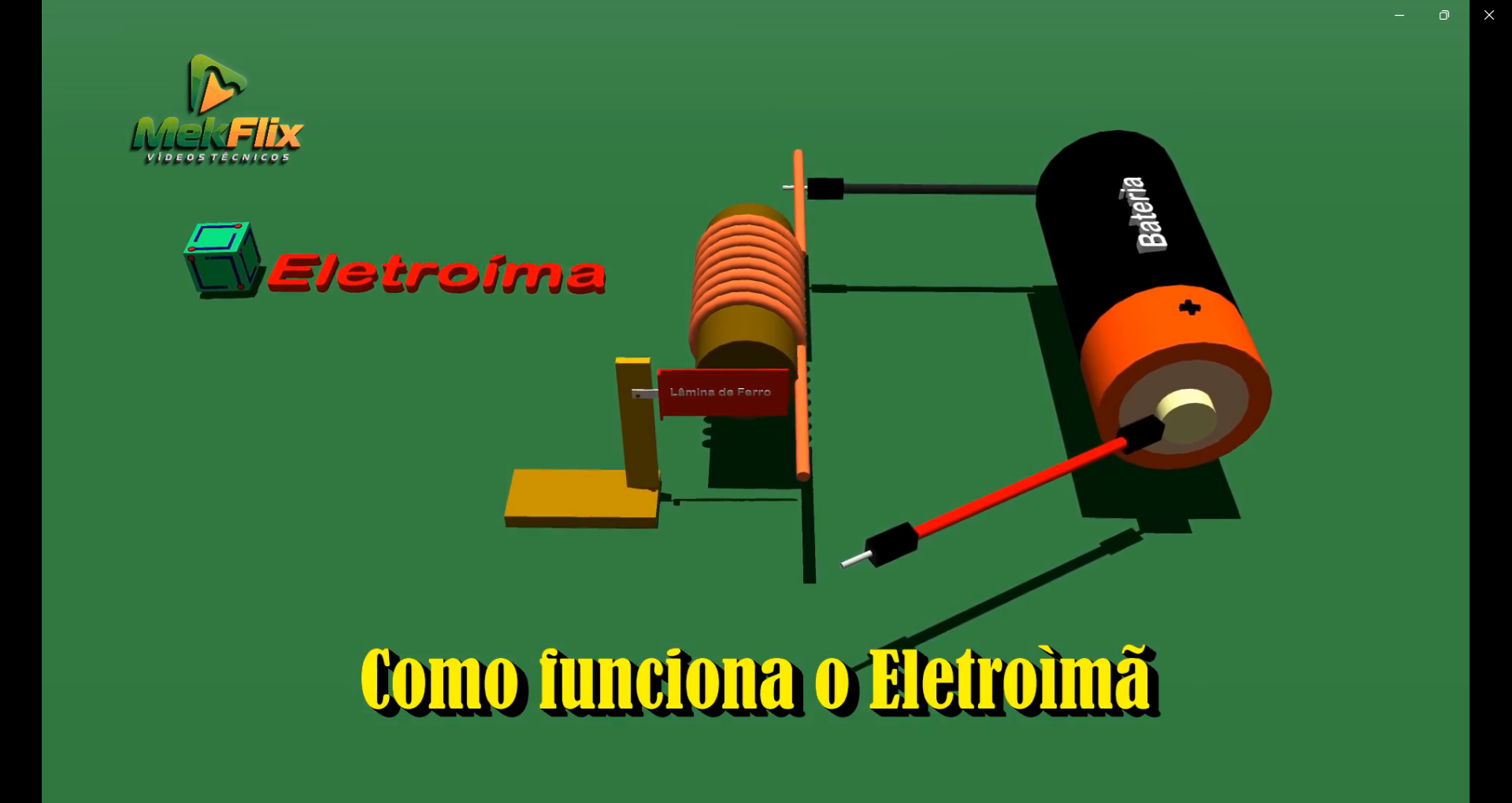

Um eletroima é isso: um pedaço de ferro que vira ímã quando passa corrente por um fio enrolado ao redor dele. Sem corrente, o ferro perde quase todo o magnetismo. Com corrente, ele atrai metal. Isso é tudo. A mágica toda está na relação entre corrente elétrica e campo magnético, algo que Oersted descobriu no século XIX e que desde então alimenta desde guindastes de ferro-velho até válvulas solenoide em máquinas industriais. A montagem prática é simples. Você pega um núcleo de ferro doce (baixo carbono, não aço temperado) e enrola fio esmaltado ao redor. Quando a corrente circular pelo enrolamento, o campo magnético se concentra no núcleo, e pronto: você tem um ímã controlável. Mas a realidade no trabalho é bem menos romântica do que os diagrams de livro didático. Vou explicar como isso funciona na prática, com os detalhes que importam.

Como funciona um eletroima de verdade

O funcionamento depende de três coisas: a corrente que passa pelo fio, o número de espiras e a permeabilidade do material do núcleo. A fórmula básica é B = · · (N · I) / L, onde N é o número de espiras, I a corrente em ampères, L o comprimento do núcleo em metros, a permeabilidade do vácuo (4 × 10 H/m) e a permeabilidade relativa do ferro. O que isso significa na prática é que dobrar a corrente dobra o campo. Dobrar o número de espiras também dobra. Mas o núcleo de ferro multiclipa o campo porque sua permeabilidade relativa fica entre 2.000 e 5.000 dependendo da liga. O problema é que o ferro não é infinito. Ele satura. Em torno de 1,6 a 2 Tesla, aumentar mais corrente ou mais espiras não adianta praticamente nada — o campo não cresce mais. Já vi gente enrolar fio cada vez mais fino para caber mais espiras e ficar frustrada porque o eletroima não ficava mais forte. A saturação do núcleo estava atingida muito antes. A solução era trocar o núcleo por um material com ponto de saturação mais alto ou simplesmente aceitar que aquele projeto tinha um teto. Também tem o aquecimento. Fio esmaltado tem resistência. Resistência com corrente gera calor pela lei de Joule (P = I²R). Se o enrolamento esquenta demais, o esmalte derrete e o curto acontece. Na prática, um eletroima de laboratório que eu montava para tests de tração funcionava bem até uns 5 ampères. Passava disso e precisava de resfriamento ativo com ar comprimido. Fio magnético grade 22 aguenta uns 3A continuamente sem problemas. Fio 28, que parece bom porque dá pra enrolar mais espiras, derrete o esmalte em 2A sustained.

Outro detalhe que ninguém conta: a geometria do núcleo importa muito mais do que o pessoal imagina. Um núcleo em forma de U com ponte de ferro fecha o circuito magnético e o campo na região de trabalho pode ser 10 vezes mais forte do que um núcleo cilíndrico simples, onde as linhas de campo escapam pelas laterais. Se você precisa de força de atração prática, o circuito magnético fechado é obrigatório. Senão está jogando energia elétrica no ar. Uma limitação séria que a maioria subestima é a histerese e a remanescência. Mesmo com corrente cortada, o núcleo de ferro doce fica com um pouco de magnetismo residual. Não é muito, mas é suficiente para continuar atraindo aparas de ferro por alguns segundos. Em aplicações onde o posicionamento importa — válvulas, pinças robóticas — isso causa erro. A solução prática que eu usava era um pequeno pulso reverso de corrente para desmagnetizar antes de desligar. Dois capacitorzinhos e um transistor, meio dólar em componentes, resolveu um problema que levou três semanas pra eu entender o que era. Se você quer montar um para brincar, o caminho mais direto é: núcleo de prego grosso ou barra de ferro doce, fio magnético 22 ou 24, uns 200 a 400 espiras, fonte de 5 a 12V e 1 a 3A. Vai funcionar. Vai esquentar. Vai parar de funcionar se você deixar ligado sem monitorar por mais de alguns minutos. Anotar a temperatura com um termômetro infravermelho baratu ajuda a entender o limite térmico do seu enrolamento antes que ele falle.
