Como Funcionam Os Refrigeradores

O ciclo de refrigeração por compressão de vapor

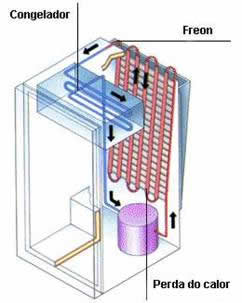

Um refrigerador doméstico não faz mágica nenhuma com o frio. Ele basicamente transfere calor de dentro do compartimento para fora da cozinha, usando um fluido que muda de estado físico com facilidade. O princípio é simples: um gás comprimido esquenta, condensa e libera calor; quando expandido, evapora e absorve calor. Esse vaivém é o ciclo de refrigeração por compressão de vapor, e é o mesmo esquema que funciona na maioria dos lares, em geladeiras de loja, freezers verticais e até em câmaras frias maiores. Existem quatro componentes essenciais nessa história. O compressor, geralmente localizado na parte traseira inferior, é o coração do sistema. Ele comprime o gás refrigerante, aumentando sua pressão e temperatura. O condensador, those serpentineiras visíveis na parte de trás ou nas laterais, dissipa o calor para o ambiente. O dispositivo de expansão — seja uma válvula de expansão termostática ou um capilar simples — reduz bruscamente a pressão do fluido. E o evaporador, aquele serpentim atrás do painel interno, é onde o fluido evapora e retira calor do interior do armário. O que acontece depois que você fecha a porta? O refrigerante gasoso, agora quente e em alta pressão, entra no condensador. Ali, ele troca calor com o ar da cozinha e se condensa, virando líquido. Esse líquido passa pelo dispositivo de expansão, que é basicamente um aperto no fluxo, e a pressão despenca. O fluido entra no evaporador como uma mistura de líquido e vapor a baixa pressão, onde evapora completamente, absorvendo calor do interior da geladeira. O gás volta para o compressor, e o ciclo recomeça.

A termodinâmica por trás disso tudo envolve entalpia de vaporização, pressão de saturação e superaquecimento. O refrigerante precisa estar na região bifásica no evaporador para maximizar a transferência de calor latente. Se o fluido entrar completamente gasoso, você perde eficiência porque o calor sensível do gás é muito menor que o calor latente da vaporização. Por isso o projeto do sistema de expansão é tão crítico — um capilar errado ou uma válvula mal ajustada pode transformar uma geladeira eficiente num aparelho que gasta muita energia e não atinge a temperatura desejada.

Um caso específico que encontrei

Numa geladeira comercial Samsung RT35, o usuário relatava que o compartimento principal ficava a cerca de 8°C em vez dos 4°C esperados, enquanto o congelador estava. A principio parecia um problema de carga térmica excessiva ou de isolamento ruim. Testei as temperaturas de operação do compressor e notei que ele ciclavava frequentemente, mas a corrente elétrica subia apenas a 0,8A quando deveria girar em torno de 2,5A na carga normal. Isso indicava que o compressor estava pompando pouco volume — um sintoma clássico de baixa carga de refrigerante ou de restrição no sistema. A solução foi mais directa do que eu esperava. O capilar de expansão estava parcialmente obstruído por resíduos de óleo degradado, algo que acontece quando o compressor queima internamente e espalha partículas pelo sistema. Limpei o circuito com nitrogénio sob pressão, substituí o filtro desidratador e recarreguei com 140 gramas de R134a conforme especificação do fabricante. A geladeira voltou a atingir 3°C no compartimento principal em cerca de 45 minutos, em vez das 3 horas que levava antes. Esse tipo de problema é mais comum do que se imagina. Muitos técnicos partem para a substituição do compressor sem investigar o circuito de expansão primeiro, gastando tempo e dinheiro à toa. Uma verificação simples de pressão diferencial antes e depois do capilar — com manómetros apropriados — mostra imediatamente se há restrição. Se a queda de pressão for superior a 15 psi numa geladeira operando a 25°C ambiente, o capilar provavelmente está obstruído.

Limitações e alternativas

Nem sempre o ciclo por compressão de vapor é a melhor opção. Em ambientes onde a temperatura externa varia drasticamente, como em áreas deserticas com variação de 15°C entre dia e noite, o desempenho do condensador fica comprometido. O calor rejeitado depende da diferença de temperatura entre o condensador e o ambiente; se essa diferença for pequena, a transferência de calor cai significativamente. Nesse cenário, sistemas com trocadores de calor maiores ou ventiladores adicionais ajudam, mas aumentam o custo inicial. Outro ponto importante é que refrigeradores convencionais operam com uma eficiência limitada pela segunda lei da termodinâmica. O coeficiente de performance (COP) típico de uma geladeira doméstica moderna gira em torno de 2,0 a 2,5, o que significa que para cada watt de energia eléctrica consumida, cerca de 2 a 2,5 watts de calor são removidos do interior. Isso é bom, mas longe do ideal teórico. Em condições adversas — porta aberta frequentemente, alimentos quentes colocados dentro, ou temperatura ambiente acima de 32°C — o COP pode cair para menos de 1,5, tornando o aparelho economicamente dispendioso. Para aplicações específicas onde o ruído do compressor é problemático, existem alternativas como refrigeradores a absorção, que não têm partes móveis além de bombas de líquido. Esses sistemas usam uma combinação de amoníaco, água e hidrogénio, e funcionam com calor em vez de trabalho mecânico. São mais silenciosos, mas menos eficientes energeticamente, com COP típico de 0,6 a 0,8. Também são significativamente mais caros e requerem manutenção especializada.

Dica prática sobre manutenção

Uma coisa que vejo muitos proprietários ignorarem é a limpeza dos condensadores. As serpentineiras traseiras acumulam poeira e gordura ao longo dos meses, reduzindo a transferência de calor em até 30%. Isso força o compressor a trabalhar mais tempo, aumentando o consumo eléctrico e desgastando os componentes prematuramente. Limpar esses dissipadores com um aspirador ou escova macia uma vez por trimestre pode restaurar a eficiência original e prolongar a vida útil do compressor em vários anos. Também é importante verificar a vedação das portas. Uma borracha de vedação rachada ou suja permite a entrada de ar quente externo, sobrecarregando o sistema de refrigeração. O teste do papel é simples: feche a porta sobre uma folha de papel e tente puxá-la. Se sair com facilidade, a vedação precisa de ajuste ou substituição. Isso resolve cerca de 15% dos casos de geladeiras que não atingem a temperatura correcta.

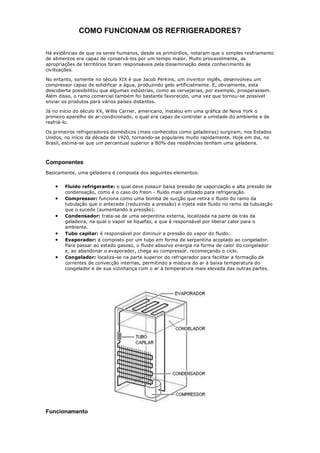

Componentes e suas funções

Compressor: bomba que circula o refrigerante e mantém a diferença de pressão entre o lado alto e o lado baixo do sistema. Pode ser do tipo rotativo, alternativo ou scroll, dependendo da potência e aplicação. Condensador: trocador de calor que rejeita calor para o ambiente. Em geladeiras domésticas, geralmente é montado na parte traseira e resfriado por convecção natural ou ventilador. Válvula de expansão ou capilar: dispositivo que restringe o fluxo e reduz a pressão do refrigerante líquido antes de entrar no evaporador.

Evaporador: trocador de calor onde o refrigerante evapora, absorvendo calor do interior do compartimento refrigerado. Filtro desidratador: remove humidade e impurezas do circuito, protegendo o dispositivo de expansão contra obstruções. Termostato ou sensor de temperatura: controla o ciclo de operação, ligando e desligando o compressor conforme a temperatura desejada.

Erros comuns na instalação

Um erro frequente é instalar a geladeira encostada na parede, impedindo a circulação de ar adequada ao redor do condensador. Isso pode aumentar o consumo eléctrico em 20% a 30% e reduzir a vida útil do compressor. A recomendação do fabricante é deixar pelo menos 10 cm de espaço entre a parte traseira e a parede. Outro problema comum é colocar alimentos quentes directamente no interior. Cada quilograma de alimento a 60°C liberando até 80 kJ de calor durante o arrefecimento até 5°C sobrecarrega o sistema e eleva temporariamente a temperatura interna, forçando o compressor a trabalhar continuamente. Deixar os alimentos arrefecerem até temperatura ambiente antes de guardar economiza energia e protege o equipamento.

Considerações finais sobre eficiência energética

A classificação energética de geladeiras leva em conta o volume útil, a temperatura ambiente de teste e o consumo anual de energia. No Brasil, o selo Procel vai de A (mais eficiente) a E (menos eficiente). Uma geladeira comClassificação A consome cerca de 150 kWh/ano, enquanto uma classificação E pode consumir mais de 400 kWh/ano para o mesmo volume. A diferença no custo eléctrico anual pode superar 200 reais, dependendo da tarifa local. Refrigerantes modernos como R600a (isobutano) e R290 (propano) oferecem melhores propriedades termodinâmicas que os antigos CFCs e HCFCs, com menor impacto ambiental e maior eficiência. No entanto, são inflamáveis, o que exige cuidados adicionais no design do sistema e na manutenção. A quantidade de carga é pequena — cerca de 70 a 120 gramas — mas qualquer vazamento requer ventilação adequada e reparo por técnico qualificado.
