Como Saber Se O Disjuntor Esta Ligado

O que é um disjuntor e como verificar se está ligado

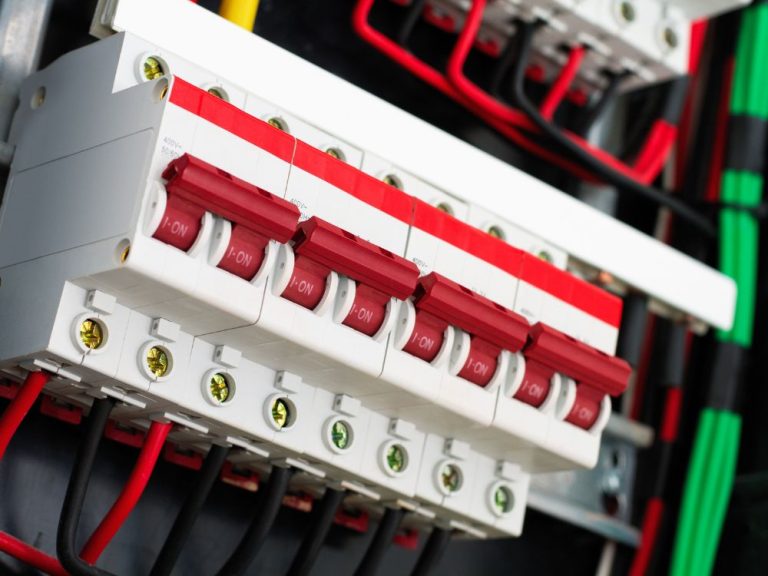

Disjuntores são dispositivos de proteção que cortam o fornecimento de energia quando há sobrecarga ou curto-circuito. Saber se estão ligados ou desligados é importante para manutenção, segurança e troubleshooting. A forma mais simples é observar a posição da alavanca. Na maioria dos modelos residenciais, quando a alavanca está voltada para cima (posição ON), o disjuntor está fechando o circuito. Quando está para baixo (OFF), a corrente foi interrompida. Existem disjuntores modernos com indicador visual integrado — uma faixa vermelha ou verde que aparece quando o dispositivo tripou. Esse é um recurso útil mas nem todos os fabricantes incluem. Se seu quadro elétrico tem apenas alavancas tradicionais, você vai depender da posição mecânica.

Também dá para usar um multímetro. Coloca a ponta de prova positiva no terminal de saída do disjuntor e a negativa em terra ou neutro. Se houver tensão próxima de 127V ou 220V (dependendo da sua rede), o disjuntor está realmente conduzindo. Esse método elimina dúvidas sobre indicações mecânicas desgastadas ou alavancas quebradas internamente. Uma situação que eu encontrei recentemente envolveu um disjuntor de 30A que parecia estar na posição ON, mas a carga abaixo não funcionava. A alavanca estava fisicamente para cima, porém o contato interno tinha queimado parcialmente. O teste com multímetro revelou zero volts na saída, mesmo com a proteção aparentemente ligada. A solução foi substituir o equipamento, já que reparos em disjuntores termomagnéticos não são recomendados por questão de segurança. Outro detalhe importante: disjuntores podem entrar em estado de trip intermediário — aquela posição meio-termo que nem ON é, nem completamente OFF. Nesse caso, a alavanca fica oscilando e o circuito permanece aberto. Você precisa primeiro deslocar a alavanca totalmente para OFF e depois retornar para ON para religar corretamente.

Quadros elétricos antigos às vezes têm disjuntores genéricos sem marcação clara de ON/OFF. Nesses casos, observe a geometria: normalmente a posição que alinha com os outros disjuntores vizinhos é o estado fechado. Mas isso varia conforme o fabricante, então o teste com multímetro continua sendo a única forma de ter certeza absoluta. Se você trabalha com instalações industriais ou comerciais, disjuntores trifásicos exigem verificação fase por fase. Um poliímetro com capacidade de medir até 600V ajuda a mapear qual fase está energizada e qual entrou em disparo. Lembre-se sempre de usar EPIs adequados — luvas isolantes e óculos de proteção — ao manusear quadros elétricos abertos. Outra armadilha comum é confundir disjuntor diferencial com disjuntor termomagnético. Os diferenciais costumam ter um botão de teste (TEST) e um indicador de trip mais proeminente. Se o indicador saltou para fora, o diferencial disparou e precisa ser resetado manualmente antes de religar.

Procedimentos de segurança

Nunca force uma alavanca que esteja travada. Se o disjuntor não aceitar movimento suave, pode haver um problema interno ou sobrecarga persistente. Interrompa o procedimento e chame um eletricista qualificado. Desenergizar o quadro antes de qualquer intervenção com ferramentas metálicas é mandatório. Mesmo trabalhando com multímetro, mantenha uma mão de cada vez no equipamento para evitaros acidentais entre fases. Disjuntores que disparam repetidamente no mesmo circuito indicam problema na fiação ou na carga conectada. Insistir em religar sem investigar pode levar a incêndios ou danos a equipamentos eletrônicos sensíveis. Um amperímetro de clamp ajuda a medir a corrente real consumida e identificar sobrecargas.

Em residências com geradores ou UPS, o quadro pode ter disjuntores de transferência automática. Verificar o estado dessas proteções exige conhecimento do esquema elétrico específico da instalação. Anotações no quadro ou diagramas unifilares facilitam muito esse trabalho.
