Analogia entre circuitos hidráulicos e elétricos
Essa analogia é ensinada em quase todo curso técnico de mecânica ou eletrotécnica, mas pouca gente mostra onde ela quebra na prática. Quando você está comparando um circuito hidraulico com um circuito eletrico para fins de projeto ou manutenção, o primeiro passo é estabelecer os paralelos básicos: diferença de pressão corresponde a tensão, vazão corresponde a corrente, e restrição ao fluxo corresponde a resistência. Isso funciona até certo ponto. O problema é que a maioria dos manuais para o analogy como se fosse uma identidade perfeita, e ela não é. Vamos discutir como fazer essa comparação funcionar e onde ela falha.
Comparando um circuito hidraulico com um circuito eletrico: o que funciona e o que não funciona
A parte que funciona é a análise de circuitos série e paralelo. Se você tem dois atuadores hidráulicos em série no fluxo, a mesma vazão passa por ambos, assim como a mesma corrente percorre resistores em série. A queda de pressão se distribui proporcionalmente às restrições de cada ramo, exatamente como a queda de tensão em resistores. Em paralelo, a pressão é a mesma nos ramos e a vazão total se divide conforme a resistência de cada caminho. A Lei de Ohm adaptada para hidráulica fica assim: a queda de pressão delta P é igual à vazão Q vezes a resistência ao fluxo R. É uma relação linear enquanto o escoamento for laminar e a restrição for fixa, como numa orifício calibrado ou numa válvula throttling bem comportada. Onde a coisa começa a derreter é nos não-linearidades. Vazões em orifícios reais seguem uma relação quadrática, não linear. O que parece uma resistência constante na teoria é na verdade uma função do quadrado da vazão. Se você aplicar análise de circuitos elétricos cegamente, vai subestimar quedas de pressão em altas vazões e superestimar em baixas vazões.
Outro ponto que ninguém comenta direito: a capacitância hidráulica. Um fluido compressível, mesmo óleo com ar dissolvido, armazena energia sob pressão de forma muito mais lenta que um capacitor elétrico carrega. E tem a indutância, que no mundo hidráulico se manifesta como a inércia da massa do fluido se movendo num tubo longo. Pulos de pressão por fechamento rápido de válvulas — o famoso golpe de aríete — não têm equivalente simples em circuitos elétricos residenciais, mas aqui são uma preocupação real de projeto. Eu tive um caso específico numa máquina de injeção onde o circuito hidráulico tinha um acumulador posicionado para amortecer pulsos de pressão. Na simulação elétrica equivalente, tratei o acumulador como um capacitor em paralelo com a carga. Funcionou perfeitamente no papel. Na prática, o acumulador não respondia como esperado porque a carga de gás nitrogênio havia perdido pressão lentamente ao longo de meses, e eu não considerei que a rigidez do gás varia com a pré-carga. Resolvi isso medindo a pressão de pré-carga com o sistema despressurizado antes de qualquer análise, algo que os livros não lembram de mencionar. Sem esse cuidado, sua simulação equivalente estava errada desde o início.
Componentes equivalentes e suas limitações
Bomba hidráulica equivale a uma fonte de corrente, não a uma fonte de tensão. Isso é contra-intuitivo para quem vem da eletrônica. Bombas de deslocamento positivo entregam uma vazão praticamente independente da pressão, com apenas um leve declínio por compressibilidade e vazamento interno. Uma bomba centrífuga, sim, se comporta mais como uma fonte de pressão com capacidade limitada de vazão. Válvulas de alívio funcionam como reguladores de tensão Zener. Elas mantêm uma pressão máxima no ramo e desviam o excesso, exatamente como um diodo Zener mantém uma tensão fixa. Mas a válvula de alívio tem histerese e tempo de resposta que nenhum componente eletrônico comum possui. O timing importa quando você está analisando transientes. Filtros e restrições fixas são os resistores. Isso é direto. O que as pessoas esquecem é que a característica de um filtro hidráulico muda conforme ele entope. A resistência aumenta com o tempo de uso, e isso altera toda a distribuição de pressão no circuito. Num projeto elétrico, um resistor de 1k ohm continua sendo 1k ohm por anos. Num sistema hidráulico, o "resistor" que você projetou pode dobrar de valor em alguns meses.
Atuadores lineares e motores hidráulicos são análogos a motores elétricos. A relação entre pressão e força, ou pressão e torque, é proporcional ao deslocamento geométrico do componente. A relação entre vazão e velocidade linear ou velocidade angular segue o mesmo padrão. Mas o atrito seco nos selos dos cilindros introduz uma não-linearidade do tipo Deadzone que não existe em motores elétricos bem projetados. Isso significa que o modelo equivalente falha precisamente na região de baixa velocidade, onde o controle é mais crítico.
Como fazer a análise na prática
Primeiro, desenhe o circuito hidráulico com todos os componentes identificados. Segundo, substitua cada componente pelo seu equivalente na análise elétrica, mas anote as não-linearidades. Terceiro, separe a análise em regime permanente e transiente. No regime permanente, a abordagem linear dá resultados bons o suficiente para dimensionamento inicial. Para transientes, você precisa considerar compressibilidade, inércia do fluido e tempos de resposta das válvulas. Uma ferramenta útil é modelar o sistema como uma rede de elementos concentrados, onde cada trecho de tubo, each restrição e each câmara de volume recebe seu parâmetro R, L, C equivalente. Isso permite usar software de simulação elétrica como SPICE para analisar o comportamento dinâmico do circuito hidráulico. A precisão depende diretamente de quão bem você caracterizou os parâmetros hidráulicos reais, não os teóricos. O maior erro que vejo em manutenção é tentar diagnosticar um problema hidráulico usando só a intuição elétrica. Um sintoma como "o atuador não estica com força" pode parecer um problema de corrente insuficiente na analogia, mas na realidade pode ser vazamento interno no cilindro, compressibilidade do óleo devido a ar dissolvido, ou até restrição na linha de sucção da bomba. A analogia aponta a direção, mas não substitui a medição direta de pressão nos pontos críticos do circuito.
Se você precisa de uma analogia precisa para diagnóstico rápido, use a elétrica como guia conceitual, mas complete sempre com leituras de pressão diferencial e medição de vazão nos pontos-chave. Dois pontos de pressão com a vazão conhecida dão mais informação do que toda a analogia do mundo. E não confie em simulações baseadas apenas em dados de catálogo. As características reais de componentes hidráulicos variam significativamente entre lotes de fabricação e com a temperatura do fluido. Um orçamento de projeto que ignore isso tende a superdimensionar bombeamento em 20 a 30 por cento por segurança, o que é caro e ineficiente.
Galeria
-
Circuito eletro hidráulico tutorial !Fluidsim! - YouTube -
Circuito Eletro Hidráulico Válvula de Pressão aula-2 Válvula de de ... -

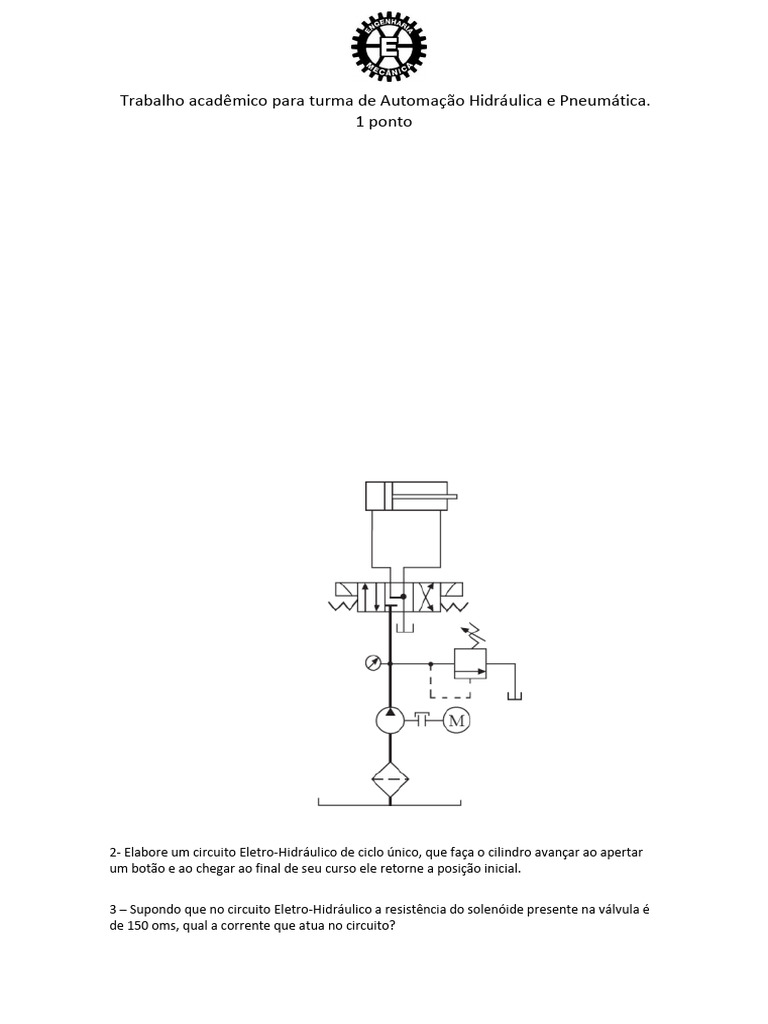

Análise de Circuito Hidráulico e Eletro-Hidráulico | PDF
