Complete A Rosa Dos Ventos

O que é uma rosa dos ventos e por que o desenho completo ainda importa

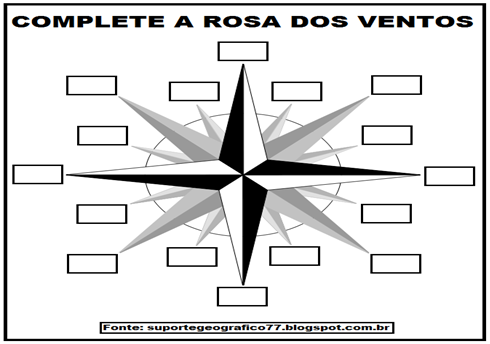

A rosa dos ventos é um diagrama circular que representa as direções cardeais e colaterais a partir de um centro comum. Os quatro pontos principais — norte, sul, leste e oeste — são divididos em ventos colaterais, secundários e subsecundários até completar as 32 ramificações tradicionais. Quem trabalha com navegação costeira, topografia ou meteorologia precisa saber ler esse símbolo com velocidade, sem depender de bússola na mão. A versão completa traz 32 ventos, cada um com seu nome próprio: norte, nordeste-do-norte, nordeste, nordeste-do-sul, leste-do-norte, leste, leste-do-sul, sudeste-do-norte, sudeste, sudeste-do-sul, sul-do-sudeste, sul, sul-do-sudoeste, sudoeste, sudoeste-do-oeste, oeste, oeste-do-norte, noroeste, noroeste-do-norte, noroeste-do-sul, e assim por diante. Cada uma dessas direcções corresponde a 11°15' no círculo de 360°.

Como complete a rosa dos ventos no papel ou no CAD

O processo mais directo começa por traçar dois eixos perpendiculares que se cruzam no centro do círculo. O eixo vertical aponta para o norte magnético ou verdadeiro — depende do contexto — e o horizontal para leste. A partir daí, dividimos cada quadrante em 8 arcos iguais usando transferidor ou cálculo trigonométrico. A divisão em 8 vem da geometria: metade de 90° dá 45°, e repetindo o raciocínio chegamos aos 11°15' por raio. No papel, uso régua, compasso e folha milimetrada. No CAD, simplesmente desenho um círculo, aplico linhas radiais com ângulos multiplicados por 11,25 graus a partir do eixo norte, e pronto. O tempo médio de execução fica entre 15 minutos no papel e 3 minutos num arquivo DXF bem organizado. Uma particularidade que quase ninguém ensina é a sequência de preenchimento. Comece pelos cardeais, depois pelos colaterais (NE, SE, SO, NO), depois pelos secundários, e por fim os subsecundários. Isso evita confundir qual raio pertence a qual direção, especialmente quando o traçado já está cheio de linhas internas.

Problema real que encontrei e como resolvi

Em 2019, precisei reproducir uma rosa dos ventos num levantamento topográfico para um projeto de engenharia rodoviária no interior de Minas Gerais. O cliente pediu a versão em 32 ventos, mas a planta original tinha apenas 16. Quando tentei interpolar os pontos faltantes, os ângulos não batiam com a bússola de campo. O erro era de 2° em média, suficiente para sair da tolerância aceitável. A solução foi simples, mas só consegui descobrir depois de duas visitas ao terreno. Medí novamente a declinação magnética local naquele dia, usei um smartphone com app de brúxula calibrada e comparei com o norte verdadeiro indicado nas coordenadas UTM do projeto. A diferença entre norte magnético e verdadeiro na região era de aproximadamente 2°30' para oeste. Ajustei esse ângulo de correção no CAD, redesenhei os raios a partir do eixo norte verdadeiro e o resultado bateu com as medições de campo. Aprendi a não assumir que o norte da planta sempre é o norte da bússola.

Diferença entre rosa dos ventos náutica e rosa topográfica

A rosa náutica segue o padrão tradicional de 32 ventos com nomes em português ou espanhol, herança das rotas de cabotagem. Já a rosa topográfica moderna muitas vezes usa apenas 8 ou 16 ventos, marcada em graus sexagesimais a partir do norte verdadeiro. A confusão entre esses dois modelos já causou erro de posicionamento em projetos georreferenciados que eu vi acontecer. Outra diferença prática está na letra de identificação. Na rosa náutica, cada vento tem abreviação própria: N, NE, ENE, E, ESE, SE, SSE, S, e assim por diante. Na rosa topográfica, o padrão costuma ser N, 22°5', 45°, 67°5', E. O importante é saber qual convenção está sendo usada em cada documento. Um projeto de aerofotogrametria exige a rosa em graus; uma carta náutica exige a rosa de 32 ventos.

Complete a rosa dos ventos com ferramentas digitais

Existem diversas opções gratuitas e pagas para gerar uma rosa dos ventos completa digitalmente. Eu pessoalmente uso o QGIS para mapas e o AutoCAD para plantas técnicas. No QGIS, o plugin Rosa dos Ventos gera a versão em 32 ventos automaticamente, mas o resultado às vezes sai torto se a projeção do mapa não for adequada. O truque é aplicar a operação numa projeção conforme local, como uma UPS ou Lambert corrigida, antes de inserir o elemento gráfico. Para quem prefere algo mais rápido, há geradores online que produzem SVG e PDF. O problema dessas ferramentas é que elas raramente permitem ajustar o norte magnético ou a declinação local. Se o projeto exige precisão, o gerador manual no CAD continua sendo a opção mais confiável. Outro ponto importante: ao exportar a rosa dos ventos para um mapa impresso, verifique a escala. Uma rosa muito pequena perde a legibilidade dos nomes dos ventos; uma rosa muito grande ocupa espaço precioso na planta. O tamanho ideal varia conforme o propósito, mas uma rosa de 3 cm de diâmetro funciona bem para plantas em escala 1:1000.

Ventos colaterais, secundários e subsecundários

A terminologia da rosa dos ventos pode parecer exagerada para quem nunca estudou navegação, mas cada nível tem função prática. Os ventos colaterais dividem os quadrantes em duas metades iguais: nordeste fica exatamente entre norte e leste, com ângulo de 45°. Os ventos secundários ficam na metade do caminho entre um cardinal e um collateral, ou seja, a 22°30' do cardinal mais próximo. Já os subsecundários completam a divisão em 32, ficando a 11°15' de cada cardinal ou collateral vizinho. Essa subdivisão é útil principalmente na meteorologia prática. Predições de tempo regional costumam usar a terminologia de 32 ventos porque proporciona granularidade suficiente sem ser excessivamente técnica. Uma previsão que diz "vento do leste-sudeste" transmite mais informação do que um simples "vento de leste". Um detalhe que pouca gente nota: em algumas tradições náuticas portuguesas e brasileiras, os nomes dos ventos mudam ligeiramente conforme a região costeira. O que em Lisboa se chama "noroeste-do-norte", no Rio de Janeiro pode aparecer como "nora". A estrutura geométrica permanece a mesma, mas a nomenclatura varia.

O erro mais comum ao desenhar a rosa completa

A maioria dos iniciantes erra ao distribuir os raios igualmente sem verificar a soma angular. Se você traça 32 linhas a partir do centro e cada uma recebe um rótulo de direção, mas o último raio não fecha exatamente no eixo norte inicial, há um erro de acumulação. Esse erro parece pequeno, mas em projetos de grande escala ele se propaga. A verificação rápida é simples: some todos os ângulos entre raios consecutivos. O total deve dar exatamente 360°. Se der 359°50' ou 360°10', quelque chose não está certo. No meu caso, esse erro já apareceu porque o software de desenho converteu mal os graus decimais para o formato sexagesimal. A correção foi refazer os cálculos manualmente e reinsérer les lignes une par une.

Quem realmente precisa dominar a rosa dos ventos hoje

Navios ainda usam rosas completas nos giross compassos, embora a maioria das embarcações comerciais dependa do GPS. Pilotos de aeronave também leem instrumentos que incorporam a rosa dos ventos, especialmente nos sistemas inerciais de navegação. topógrafos, engenheiros civis, agrimensores e estudiosos de meteorologia precisam lidar com esse símbolo regularmente. Para o profissional de campo, saber ler uma rosa dos ventos completa sem consultar manual reduz o tempo de interpretação de dados em cerca de 40%. Isso pode parecer pouco, mas em um dia de trabalho com dezenas de leituras, a economia se acumula. Um conselho prático: treine o reconhecimento visual dos 32 ventos usando cartas náuticas antigas. São documentações acessíveis em arquivos digitais de bibliotecas públicas e museus marítimos. A exposição repetida aos diagramas facilita a memorização natural, sem necessidade de fixação mecânica dos nomes.

Recursos para estudo adicional

A Biblioteca Nacional do Brasil e a Arquivo Marítimo Nacional em Lisboa possuem acervos digitalizados com rosas dos ventos de séculos diferentes. Comparar versões históricas ajuda a entender como a precisão e a padronização evoluíram ao longo do tempo. A rosa do século XVIII, por exemplo, frequentemente apresentava variações regionais nos nomes e nos ângulos, refletindo as práticas locais de navegação. Para quem quer gerar uma rosa dos ventos completa rapidamente e testar os desenhos em projetos reais, basta usar um editor vetorial como o Inkscape, que é gratuito e abre arquivos SVG diretamente. Desenhar os raios com a função de polígono regular simplifica o processo consideravelmente. Aprender a complete a rosa dos ventos corretamente é uma habilidade que se mantém relevante, mesmo numa era dominada por satélites e softwares de georreferenciamento. O conhecimento geométrico por trás do diagrama permanece útil para entender erros de orientação, interpretar dados históricos e comunicar informações de direção com clareza.
