Componentes Do Sistema De Alimentação

O que compõe um sistema de alimentação e por que ele falha quando você menos espera

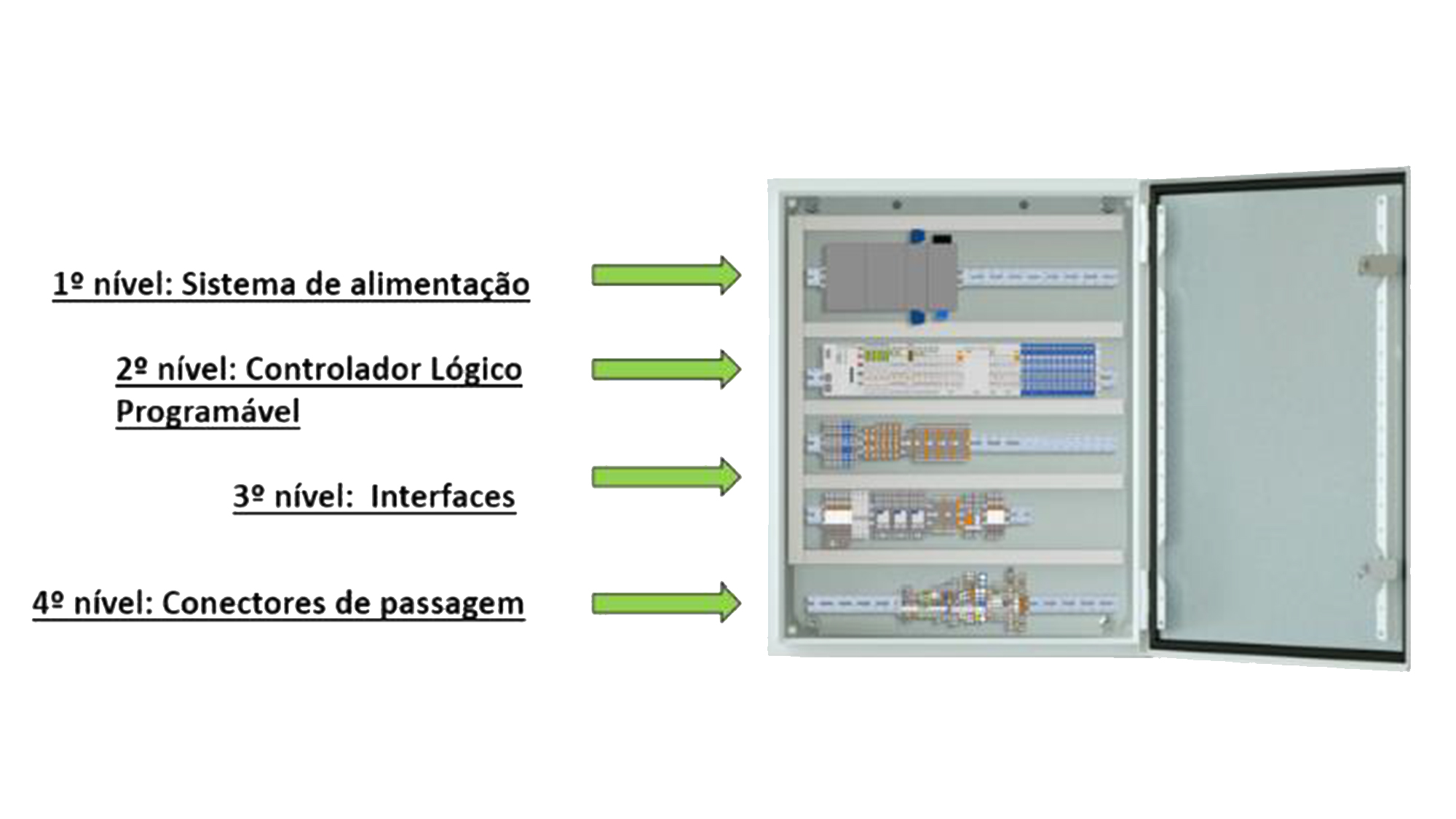

A maioria das pessoas acha que montar um sistema de alimentação é só conectar a fonte na placa-mãe e ligar. Na prática, existem camadas de redundância, proteções e escolhas técnicas que definem se o equipamento vai sobreviver a uma queda de tensão ou não. Vou listar os componentes principais, explicar como eles interagem e passar um problema real que encontrei recentemente. O sistema começa pela entrada de energia. Aqui entra o fusível de linha, que é o primeiro ponto de proteção contra sobrecorrente. Ele precisa ter corrente nominal compatível com o consumo do circuito, mas a maioria dos fabricantes usa valores padrão sem calcular direito. Já vi fusível de 5A sendo usado em equipamentos que puxam 4,8A em regime permanente. O fusível esquenta, degrada e eventualmente abre, mesmo sem curto-circuitos reais. Em seguida vem o filtro EMI/RFI, responsável por suprimir ruídos de alta frequência na rede elétrica. Esse componente é frequentemente subdimensionado. Um filtro mal projetado permite que transitórios da rede entrem no sistema e causem corrupção de dados ou reinicializações aleatórias. Não é raro ver profissionais pularem essa etapa achando que o problema é software. Quando o equipamento reinicia sozinho em ambientes com muitos variadores de frequência instalados próximos, desconfie do filtro primeiro.

O retificador converte corrente alternada para contínua. Retificadores em ponte usam diodos de potência ou mosfets sincronizados. A escolha entre diodos e mosfets afeta diretamente a eficiência. Diodos têm queda de tensão de cerca de 1,1V cada, enquanto mosfets sincronizados podem reduzir essa queda para menos de 0,3V. Em fontes de alta potência, essa diferença representa perda de energia significativa. A queda de 1,1V em um retificador de 10A gera 11W de dissipação. Isso precisa ser gerenciado com dissipadores adequados. O capacitor de filtro ou armazenamento mantém a tensão estável entre os ciclos de retificação. O valor capacitivo e a tensão de trabalho são críticos. Um capacitor de 470µF em uma fonte de 12V suporta muito menos carga de pico do que um de 2200µF na mesma tensão. A regra prática é usar pelo menos 1000µF por ampère de corrente de saída. Fontes baratas usam valores bem abaixo disso, o que causa ripple excessivo e instabilidade na carga. O regulador de tensão é o componente que garante saída estável independente das variações da rede. Existem duas topologias principais: linear e chaveada. Reguladores lineares são simples e produzem saída limpa, mas dissipam muita energia em forma de calor. Um regulador linear 7812 com entrada de 15V e saída de 12V a 1A dissipa 3W apenas em repouso. Reguladores chaveados são mais eficientes, tipicamente acima de 85%, mas geram ruído de comutação que pode interferir em circuitos sensíveis. A escolha depende da aplicação.

O transformador em sistemas isolados faz a adaptação de tensão e o isolamento galvânico. Muitos esquecem que o transformador também determina a frequência de operação do sistema. Transformadores projetados para 60Hz tem núcleos maiores e mais pesados do que equivalentes para 400Hz. Se você substituir um transformador 60Hz por um de 50Hz na mesma potência, a densidade de fluxo no núcleo aumenta e ele pode saturar. Saturação de transformador causa aquecimento rápido e corrente de magnetização elevada.

Como dimensionar e proteger o sistema na prática

O dimensionamento correto começa com o cálculo da carga total. Some o consumo de todos os componentes que serão alimentados e acresça uma margem de 20 a 30 por cento. Essa margem cobre envelhecimento de componentes, variações de temperatura e futuras expansões. Fonte operando continuamente acima de 80 por cento da capacidade nominal tem vida útil reduzida em até 50 por cento. Isso não é especulação. Testes acelerados de ciclos térmicos confirmam essa relação. A proteção contra sobretensão deve incluir um varistor ou supressor de picos na entrada. Varistores MOV degradam a cada surto. Cada surto de alguns quilovolts remove material do óxido de zinco interno. Após 10 a 20 surtos significativos, o varistor pode falhar em curto-circuito. Um varistor que falha em curto causa disparo imediato do fusível de entrada, o que é o comportamento correto, mas deixa o sistema sem alimentação até a troca do componente. O disjunto termomagnético de proteção na saída protege os cabos e conexões. A section do cabo deve ser escolhida com base na corrente máxima esperada, não no que o equipamento puxa nominalmente. Um cabo 2,5mm² suportando 15A por longos períodos esquenta cerca de 45 graus Celsius. Se a temperatura ambiente for superior a 30 graus, a capacidade de corrente do cabo cai para aproximadamente 12A. Isso significa que o disjuntor de 15A pode não desarmar durante uma condição perigosa.

Uma das coisas que ninguém ensina é sobre o power good signal. A maioria das fontes ATX gera um sinal de power good que indica quando as tensões estão dentro da faixa aceitável. Se esse sinal não estiver sendo monitorado pelo circuito controlado, a carga pode receber energia antes das tensões estarem estáveis. Isso causa boot instável e corrupção de firmware. Sempre verifique se o microcontrolador ou PLC recebe o sinal de power good antes de aplicar energia aos circuitos sensíveis.

Problema real que enfrentei recentemente

No ano passado, fiz a manutenção de um sistema de automação industrial que apresentava reinicializações a cada 4 a 6 horas. O equipamento operava em uma fábrica com vários soldadores por ponto ligados na mesma rede. Troquei a fonte três vezes. Todas as fontes estavam dentro da especificação quando testadas na bancada. O problema só aparecia em campo. A solução veio quando medi a impedância do neutro em relação ao terra no quadro de distribuição. Estava em 4,2 ohms, bem acima do recomendado de 1 ohm para esse tipo de carga. A tensão de neutro flutuava varios volts durante os ciclos de soldagem, e essa flutuação acoplava nos capacitores de entrada da fonte, causando disparos erráticos do circuito de proteção. Substituir a fonte não resolveria. A solução foi instalar um isolador de terra local e um filtro EMI de classe II, o que eliminou as reinicializações. O custo do filtro foi cerca de 150 reais, muito inferior às três fontes trocadas.

Pontas que os manuais não mencionam

A disposição física dos componentes influencia diretamente a confiabilidade. Colocar capacitores eletrolíticos perto de fontes chaveadas ou resistores de potência acelera a secagem do eletrólito interno. A especificação de vida útil dos capacitores é dada para uma temperatura máxima de operação, normalmente 105 graus Celsius. Se o capacitor opera a 25 graus abaixo dessa temperatura, a vida útil dobra. Portanto, manter capacitores afastados de fontes de calor é uma das medidas mais eficazes de confiabilidade, e é frequentemente ignorado. O problema do corrente de inrush é outro ponto negligenciado. Quando um capacitor grande é carregado pela primeira vez, a corrente inicial pode ser 10 a 20 vezes a corrente nominal. Um capacitor de 4700µF carregado de uma fonte de 12V com resistência interna de 0,5 ohms gera um pico inicial de 24A. Isso danifica contatos de relés e disjuntores com o tempo. Um NTC de corrente limitada resolve isso. Um NTC de 5 ohms a frio limita o pico inicial para cerca de 2,4A, que é um valor seguro para a maioria dos contadores. O NTC aquece durante a operação normal e sua resistência cai para 0,5 ohms ou menos. Sistemas de alimentação redundantes parecem solução para tudo, mas introduzem um problema novo: o circuito de OR-ing. Quando duas fontes alimentam a mesma carga, é necessário impedir que uma corrente circule de uma fonte para a outra. Diodos de OR-ing causam queda de tensão e perda de eficiência. Módulos de OR-ing com mosfets sincronizados resolvem isso, mas adicionam complexidade e ponto de falha. Se um dos módulos falhar, a carga pode ficar sem alimentação dependendo do modo de falha.

Limitações reais dos sistemas convencionais

Fonte chaveada com entrada universal (85 a 264V AC) não funciona corretamente em situações específicas. Redes elétricas com fator de potência muito baixo, comum em indústrias com muitos motores em vazio, podem fazer a fonte entrar em oscilação. A forma de onda da tensão de entrada está distorcida, e o controlador da fonte interpreta picos de tensão como condições normais. O resultado é variações de tensão na saída que variam com a carga conectada na mesma rede. A única solução é isolá-lo com um autotransformador stabilizado ou ups. Fontes lineares têm outra limitação prática: a dissipação de calor. Uma fonte linear de 5A a 12V de saída, alimentada por 24V de entrada, dissipa 60W. Isso exige dissipadores grandes e, em muitos casos, ventilação forçada. Para aplicações portáteis ou compactas, isso inviabiliza o uso. A alternativa é fonte chaveada com conversão DC-DC posterior, que entrega a mesma potência com dissipação abaixo de 5W na etapa final. O maior erro ao trabalhar com componentes do sistema de alimentação é confiar exclusivamente nas especificações do fabricante. A folha de dados mostra condições ideais de teste. A realidade operacional envolve temperatura, vibração, idade dos componentes e qualidade da rede elétrica. Documentar as condições reais de operação e revisar o sistema periodicamente é mais valioso do que comprar componentes com margem excessiva. Margem ajuda, mas não substitui manutenção preventiva e monitoramento das condições de operação.
