Conceito Relacionado A Variação Da Incidência Solar Da Superfície Terrestre

Entendendo a variação da incidência solar na superfície terrestre

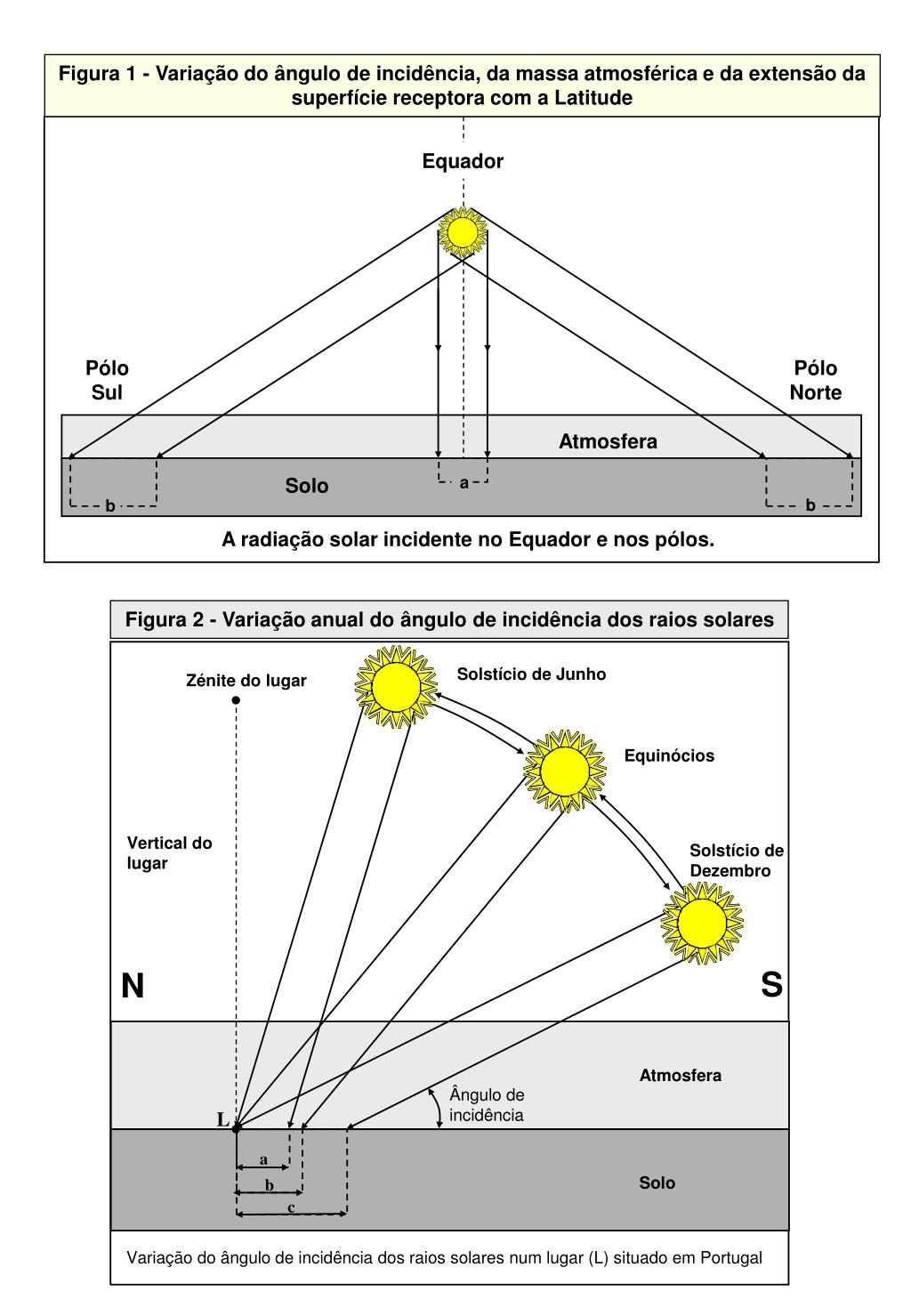

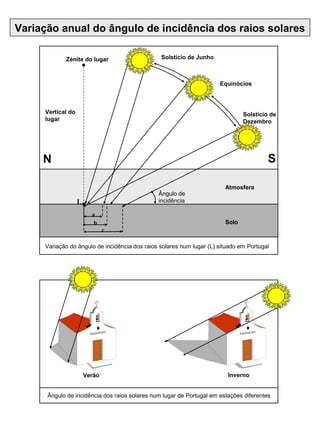

A radiação que chega no chão não é uniforme. Isso é óbvio se você já olhou uma mapa de irradiação solar do Brasil e viu que o Nordeste recebe muito mais que o Sul, mas a física por trás disso é mais chata do que parece. O ângulo de incidência, a latitude, a época do ano e a atmosfera são os fatores que determinam quanta energia solar efetivamente atinge um ponto qualquer. Quem trabalha com energia solar fotovoltaica ou agronomia precisa calcular isso todo dia. Não adianta apenas olhar a insolação média anual. Você precisa saber quanto radiação difusa versus direta chega num painel instalado em determinada inclinação, num determinado mês, sob determinadas condições de névoa ou poeira. A diferença entre dois módulos idênticos em Curitiba e em Recife não é só a latitude. É também a transparência atmosférica, o espessamento óptico do ar, e a reflexão do solo. Eu costumo explicar da forma mais prática possível. A equação de Beer-Lambert aplicada à atmosfera, somada ao fator de massa de ar, te dá uma base. O problema é que modelos teóricos raramente batem com a medição real. Já levei susto quando instalei um piranômetro num telhado em São Paulo e a leitura diurn média do instrumento ficava 12% abaixo do valor previsto pelo modelo de clearness index Kt do meu software de simulação. A causa foi poeira acumulada no sensor que eu não tinha limprado há seis semanas. A lição é simples: a medição de campo manda no modelo teórico. Sempre.

Aqui vai um ponto que muitos erram: a incidência solar não depende apenas do ângulo zenital. Depende do ângulo de incidência no plano do coletor. Um painel fixo voltado para o norte, com inclinação igual à latitude local, capta o máximo anual em teoria. Mas na prática, a irradiação global horizontal (GHI) não é o mesmo que a irradiação em plano de arranjo (POA). A conversão exige um modelo de separação direta-difusa e um modelo de radiação difusa no plano inclinado. O mais usado continua sendo o de Isotropic Sky, apesar de suas limitações em dias nublados. Outro detalhe que pouca gente considera é o albedo. Solo seco refletindo 20% da luz é diferente de grama úmida refletindo 5%. Se você tem um projeto em área urbana com concreto claro, pode ganhar alguns pontos de geração extra só pela reflexão. Em lugares com neve, o ganho é visível. Eu já vi um projeto piloto em Campos do Jordão que dobrou a contribuição do albedo em relação ao padrão porque o piso era claro e o ângulo do sol baixo no inverno. Claro, o ganho total ainda é pequeno em termos absolutos, mas muda o dimensionamento do sistema.

Como calcular de forma prática

Se você precisa estimar a incidência solar para um projeto, o caminho mais direto hoje é usar bases de dados como o NASA POWER, o SolarGIS ou o meteonorm. Eles entregam GHI horária ou diária com resolução geográfica boa. O problema é confiar cegamente neles. Eu já vi gente usar dados de satélite sem corrigir pelo condicionamento local de visibilidade. Resultado: previsão de geração com erro superior a 15% em média anual. Para quem quer fazer com dados reais, o processo é: medir GHI com piranômetro calibrado, medir GPI (global em plano inclinado) no mesmo local, separar direta e difusa com um modelo como o de Perez ou o de Ineichen. Aí converte para o plano de arranjo final. Se não tiver piranômetro, pode usar ombrometros ou até câmeras solares, mas a incerteza aumenta bastante. Na prática, para pequenos projetos residenciais, aceitar a incerteza de 10 a 15% é razoável. Para usinas de médio porte, vale a pena instalar um estação meteorológica básica. Custa cerca de R$ 3.000 a R$ 8.000, dependendo dos sensores, e paga o investimento em dois ou três anos de dados confiáveis. Um dos erros mais comuns que eu vejo é tratar a radiação como se fosse constante ao longo do dia. A curva de Bernkopf ou as funções de distribuição horária que os softwares usam são aproximações. Elas servem para estimativa rápida, mas não substituem medição real quando o objetivo é precisão financeira. Em projetos de geração distribuída, onde o retorno depende de cada kWh gerado, subestimar a sazonalidade pode dar erro de dimensionamento de inversor e de prejuízo na fatura.

Quando esse conceito não funciona bem

A variação da incidência solar calculada por modelos teóricos falha completamente em condições de microclima urbano. Sombras de edifícios vizinhos, ilhas de calor, neblina matinal persistente e até reflexos de vidraças próximas alteram a radiação recebida de forma que nenhum modelo padrão prevê. Eu já tive um caso em que um pain na cobertura de um prédio no centro do Rio recebia reflexo de um vidro em determinado horário do final da tarde, elevando a irradiação local em 30% por alguns minutos. O modelo disse que aquilo era impossível. Foi necessário usar um d luxímetro e registrar os picos para ajustar a simulação posterior. Também não adianta aplicar a mesma lógica para regiões de alta latitude no inverno rigoroso. O comprimento de massa de ar cresce demais, a radiação difusa domina quase completamente, e a eficiência dos painéis cai por baixa temperatura também. Se você está projetando para o sul do Chile ou para o interior do Canadá, precisa usar dados horários reais de estações próximas e considerar o snow soiling nos painéis. O custo do erro sai caro. Se quiser material de apoio, o manual do NASA POWER tem uma seção completa sobre como os dados são gerados, com links para os algoritmos de inter- polação. O site do INPE também disponibiliza séries históricas de irradiação para o Brasil com resolução de 1 km², atualizadas periodicamente. Para cálculos mais apurados, o software PVsyst ainda é o padrão da indústria, mas exige licença. Uma alternativa gratuita é o SAM (System Advisor Model), da NREL, que permite importar dados de estações próprias e testar diferentes configurações de ângulo e azimute.
