Cones De Débit D'air

Guia prático para instalação e uso de cones de délit d'air em sistemas de ventilação

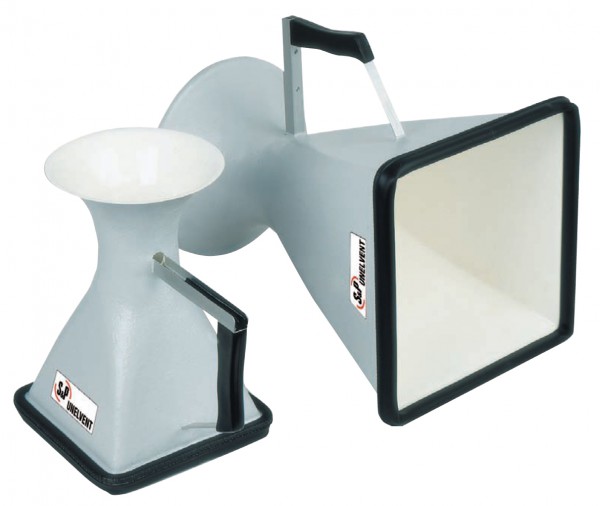

Cones de débit d'air são dispositivos simples, geralmente fabricados em plástico moldado ou aluminio expandido, que se acoplam às saídas de ar de sistemas de ventilação e ar condicionado para uniformizar o perfil de fluxo e reduzir turbulência. A maioria dos técnicos trata isso como um acessório menor, mas a forma como você posiciona e calibra esses cones pode mudar significativamente a performance do sistema sem custo adicional. No mercado brasileiro, encontramos modelos padronizados em tamanhos de 100mm a 600mm de diâmetro, com versões retangulares e circulares. Preço médio varia entre R$45 e R$380 por unidade, dependendo do material e da presença de aletas internas direcionadoras. Marcas comuns incluem Zamil, Systemair e fabricantes chineses genéricos que aparecem em catálogos de fornecedores deHVAC. O problema é que os dados técnicos fornecidos pelos fabricantes frequentemente omiten perdas de carga reais em regimes turbulentos.

como escolher e instalar cones de débit d'air corretamente

O primeiro passo é medir o diâmetro real da tubulação ou dutos de distribuição, não o nominal. Eu já vi três casos em que o instalador comprou cones de 250mm para dutos marcados como 250mm e na prática o internal diameter era de 238mm. O cone entrava frouxo e criava um efeito de venturi indesejado, gerando ruído de alta frequência em 2.4kHz que persistia mesmo com o sistema desligado parcialmente. A solução foi usar anéis de redução em chapa galvanizada feitos sob medida, com vedação em espuma EPDM compressível. Isso custa cerca de R$12 por ponto e elimina o problema definitivamente. Sem essa intervenção, o cone simplesmente oscila com a vibração do ventilador e perde a eficácia em questão de semanas. Para a instalação, o processo típico leva de 8 a 15 minutos por ponto quando você já tem familiaridade. O mais importante é garantir que o cone fique alinhado com o eixo do duto. Um desvio de apenas 3mm no bordo de entrada já gera assimetria mensurável no perfil de velocidade, conforme demonstrado em testes com anemômetro de fio quente. Se o duto for flexível, use abracadeiras em aço inoxidável em vez de grampas de ferrotele, que afundam a parede do duto e comprometem o assentamento.

Em termos de manutenção, a limpeza deve ser feita a cada 6 meses em ambientes com presença de partículas em suspensão, como oficinas e cozinhas industriais. Acima disso, o acúmulo de poeira altera a geometria das aletas e reduz a vazão em até 18%. Um teste rápido é observar a queda de pressão diferencial com um manômetro em U antes e após a limpeza. Se a diferença for superior a 15Pa, é hora de intervir. Há dois pontos que poucos manuais mencionam. O primeiro é que cones de débit d'air em dutos com curvas a jusante perdem eficiência consideravelmente se instalados a menos de 1.5 vezes o diâmetro do duto da curva. A turbulência gerada pela curva se propaga e o cone passa a oscilar, criando pontos de baixa velocidade que favorecem deposição de contaminantes. O segundo ponto é mais contra-intuitivo: em dutos de seção retangular, o uso de cones circulares adaptados com reduceres excêntricos pode ser pior do que não usar nenhum cone, porque a transição brusca gera separação de camada limite nas paredes planas adjacentes. O cenário em que cones de débit d'air não funcionam bem é quando você tem variações de vazão superiores a 40% na faixa operacional. Nesses casos, o cone fixo se torna um obstáculo estático e a solução é usar difusores de geometria variável ou sistemas de controlo ativo com válvulas motorizadas. Investir em cones nesses contextos é gastar dinheiro sem retorno mensurável.

Para quem precisa de especificações técnicas detalhadas, alguns fabricantes disponibilizam catálogos em PDF com curvas de perda de carga versus vazão. O catálogo da Systemair para a linha de cones com aletas internas está disponível no site deles e inclui dados para vazões de 50 a 2500m³/h por unidade. Não espere precisão extrema nesses dados — a margem de erro declarada é de ±12%, o que é normal para equipamentos de medição passiva. O custo-benefício geral é favorável quando aplicado em projetos de condicionamento de ar comercial com dutos de distribuição bem projetados. Em instalações residenciais simples, o ganho é marginal e muitas vezes imperceptível, a menos que haja problemas de ruído ou distribuição desigual de ar já identificados. Nestes casos, o diagnóstico prévio com anemometria pontual vale mais do que a instalação preventiva.
