Como desenhar diagramas de Venn para conjuntos — e onde eles realmente falham

A maioria dos artigos sobre conjuntos e suas operações diagramas começa definindo o que é um conjunto, depois mostra um círculo e já dá como terminado. Na prática, você vai enfrentar problemas bem mais chatos do que isso, principalmente quando precisa explicar união, interseção, diferença ou complementar para alguém que está começando. O diagrama em si é simples, mas a maneira como você lê e monta depende de alguns detalhes que os livros geralmente não explicam. O diagrama de Venn usa círculos sobrepostos dentro de um retângulo que representa o universo. Tudo o que está fora dos círculos mas dentro do retângulo pertence ao complementar do conjunto que você está analisando. A região onde dois círculos se sobrepõe é a interseção. A área coberta por pelo menos um dos círcios é a união. Parece óbvio, mas a primeira armadilha aparece quando você tenta representar três conjuntos. Com dois conjuntos, tudo funciona perfeitamente. As quatro regiões — só A, só B, interseção, e fora de ambos — são claras. Com três conjuntos, o diagrama precisa mostrar oito regiões distintas, e isso já começa a ficar confuso visualmente, especialmente se você marca várias delas com hachuras ao mesmo tempo. Eu passei uma semana corrigindo alunos que marcavam a interseção de A com B sem perceber que estavam incluindo parte da região que também pertence a C. O erro é silencioso porque o desenho parece certo até você conferir região por região.

Método prático para montar diagramas corretos

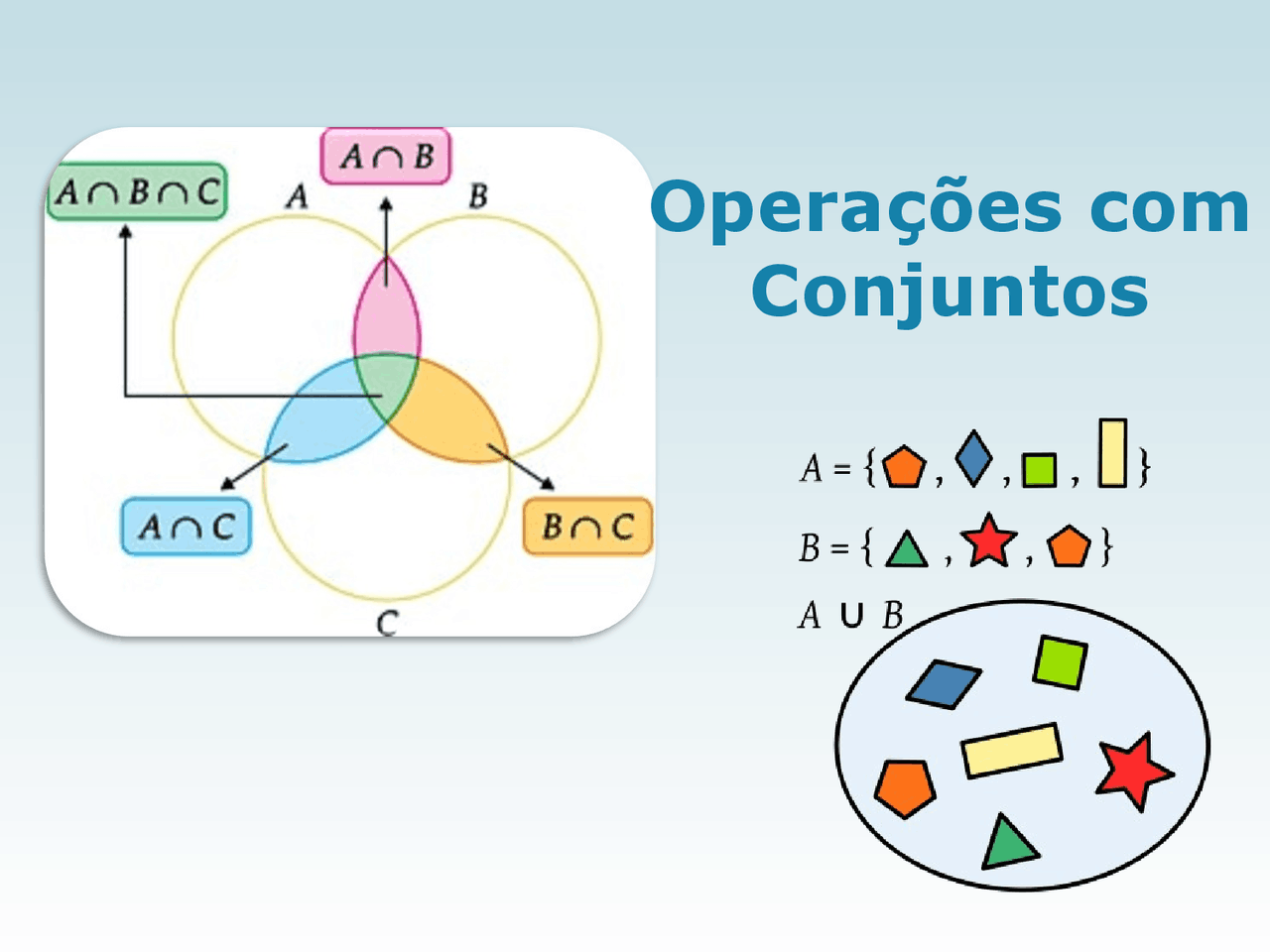

O jeito que eu recomendo sempre é começar pelo centro e trabalhar para fora. Em vez de encher os círculos de marcas e depois tentar identificar as regiões, você desenha todas as linhas primeiro e preenche cada uma das regiões com seus elementos antes de aplicar qualquer hachura. Para três conjuntos A, B e C, a ordem deve ser: Região 1: apenas A B C (o centro, onde os três se sobrepõem) Regiões 2-4: A B mas não C, A C mas não B, B C mas não A

Regiões 5-7: apenas A, apenas B, apenas C Região 8: fora de todos os três, dentro do universo Depois de preenchido, você aplica a hachura conforme a operação pedida. Se for A B, marca tudo que está dentro de A ou dentro de B, inclusive a parte que também pertence a C. Se for A (B C), você só marca a parte de A que intersecta B e ao mesmo tempo exclui C. Esse último caso é onde a maioria das pessoas erra porque esquece que a subtração remove inclusive a região central dos três.

Operações elementares e como ler no diagrama

União (A B): todas as regiões cobertas por pelo menos um dos círculos. A área total marcada deve ser a soma de tudo que está em A mais tudo que está em B, sem repetir a interseção duas vezes. Interseção (A B): apenas a região de sobreposição entre os círculos. Nada mais. Se o desenho mostra dois círculos separados, a interseção é o conjunto vazio, e isso é perfeitamente válido. Diferença (A B): tudo que está em A mas fora de B. No diagrama, você cobre A inteiro e depois apaga a parte que se sobrepõe com B. O resultado é uma lua crescente.

Complementar (A'): tudo dentro do retângulo que está fora do círculo A. Esse é frequentemente mal interpretado porque as pessoas esquecem de mencionar o universo. Sem um universo definido, o complementar não tem sentido. Diferença simétrica (A B): tudo que está em A ou em B, mas não na interseção dos dois. Visualmente, são as duas partes dos círculos que não se sobrepõem.

O problema que ninguém avisa

Diagramas de Venn funcionam bem para dois ou três conjuntos. Com quatro conjuntos, o formato circular padrão já não consegue representar todas as interseções possíveis de forma limpa — você precisaria de elipses ou formas muito mais complexas. E com cinco ou mais, o diagrama se torna praticamente ilegível para qualquer finalidade prática. Eu cheguei a tentar usar diagramas com quatro círculos para resolver um exercício de probabilidade e precisei voltar para a tabela de valores-verdade porque o desenho não conseguia distinguir as doze regiões necessárias. Outro problema real é que diagramas não provam nada. Eles ilustram relações, mas não substituem uma demonstração formal. Já vi gente usar um diagrama de Venn como "prova" de que A (B C) = (A B) (A C) e considerar o assunto encerrado. O diagrama mostra visualmente que a igualdade faz sentido, mas isso não é rigor suficiente para contexto acadêmico ou técnico.

Alternativas quando o diagrama não ajuda mais

Para conjunções e disjunções com mais de três conjuntos, tabelas de verdade ou álbos de Euler são mais confiáveis. Álbos de Euler, aliás, são diferentes de Venn porque só mostram as regiões que realmente existem naquela situação específica, enquanto diagramas de Venn precisam mostrar todas as combinações possíveis, mesmo que algumas sejam vazias. Essa distinção importa quando você está trabalhando com conjuntos que têm restrições conhecidas — por exemplo, se você sabe que A e B são disjuntos, um diagrama de Venn ainda vai desenhar a interseção, o que pode confundir quem está aprendendo. Para análise rápida de expressões com quatro ou mais conjuntos, eu uso representação por listas de pertinência: cada elemento é codificado como uma sequência binária indicando em quais conjuntos ele está presente. É mais rápido e menos sujeito a erro visual do que tentar interpretar um desenho complicado.

Dicas que realmente funcionam na prática

Use cores diferentes para hachurar cada conjunto envolvido na operação. Se você está calculando (A B) C, marque A com linhas verticais, B com horizontais e C com diagonais. A região final desejada será aquela que tem hachura de A ou B mas não de C. Esse truque reduz o tempo de verificação de cerca de dez minutos para dois, porque o erro visual salta aos olhos imediatamente. Sempre deixe uma margem entre os círculos e o retângulo do universo. Quando os círculos encostam na borda, fica impossível diferenciar se algo está dentro ou fora do conjunto universal, e essa ambiguidade gera confusão desnecessária. Se o exercício pede para verificar uma identidade como (A B) (A C) = A (B C), desenhe os dois lados separadamente usando o mesmo diagrama base. Não tente fazer tudo de uma vez. Desenhar primeiro o lado esquerdo, verificar, apagar as hachuras e depois montar o direito é mais seguro do que tentar sobrepor dois conjuntos de marcas no mesmo espaço.

Um caso real que mudou minha abordagem com conjuntos e suas operações diagramas

Eu estava corrigindo uma prova onde o enunciado pedia para representar (A B) (A C) B com três conjuntos. A maioria dos alunos marcou tudo errado porque tratou a subtração como se removesse apenas a interseção direta, ignorando que a união já havia agregado regiões de A que não pertenciam a B inicialmente. Eu montei o exercício passo a passo no quadro, começando por A B, depois A C, aplicando a união entre eles, e só então fazendo a subtração de B. O resultado final era apenas a parte de A que intersecta C mas não B — uma região que nenhum aluno tinha marcado corretamente. A partir daí, passei a insistir que subtração em expressões compostas deve ser sempre a última operação aplicada, depois de todas as uniões e interseções resolvidas dentro do diagrama. Diagramas de Venn são uma ferramenta de visualização, não de cálculo. Eles ajudam a entender o que está acontecendo, especialmente no início, mas quando a expressão se complicaa ou quando você tem mais de três conjuntos envolvidos, a confiança no desenho diminui rapidamente. O que mais funciona é método: preencher região por região, usar cores para separar operações e, quando o diagrama começa a virar um emaranhado, migrar para outra representação.
