Conversor De Mídia Fibra

O que é e quando realmente precisa usar

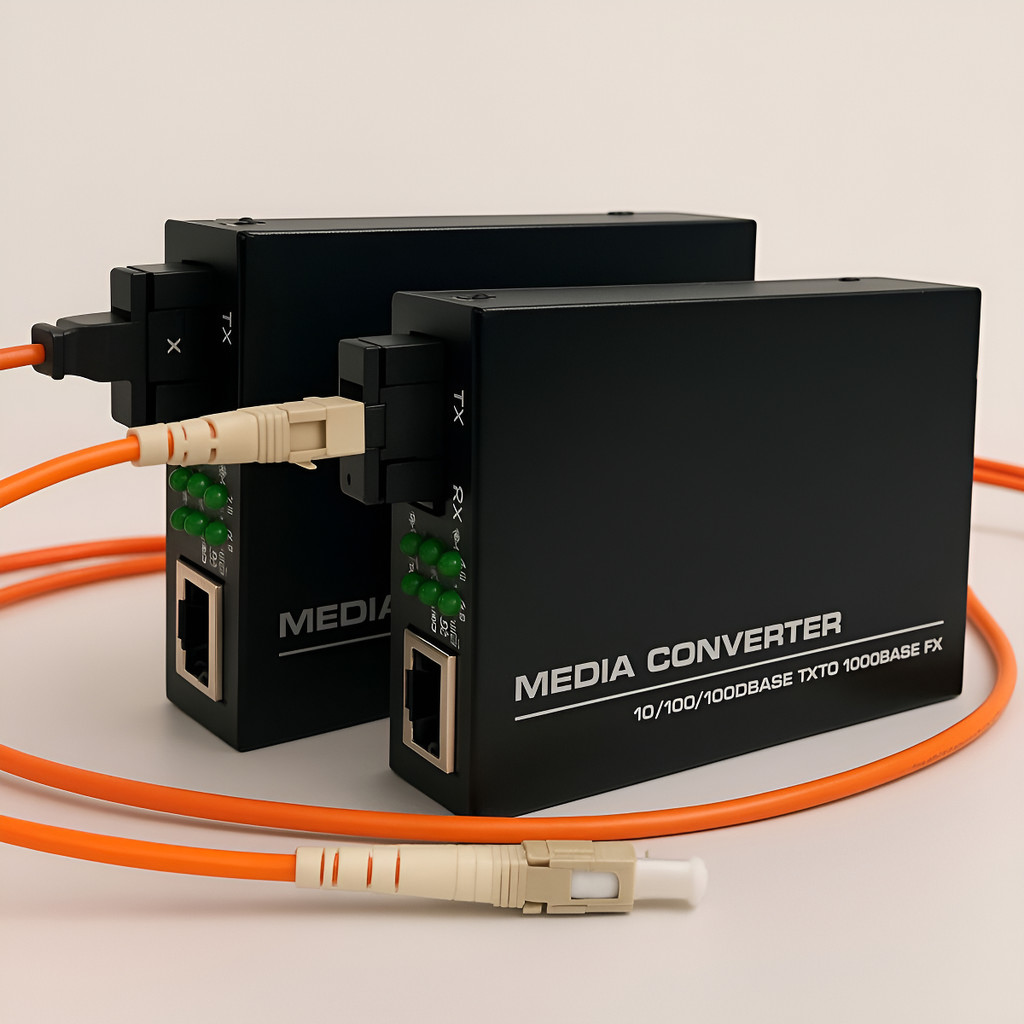

Conversor de mídia fibra é um dispositivo simples na teoria: ele pega um sinal Ethernet de cobre (RJ45, 10/100/1000 Mbps) e converte para luz em fibra óptica, ou vice-versa. Dois desses equipamentos fazem a ponte entre sua rede cabeada tradicional e o backbone de fibra que atravessa o prédio, o pátio industrial ou o link ponto a ponto entre dois galpões. O uso típico aparece quando o cabo de par trançado não consegue mais entregar o sinal. A regra dos 100 metros do CAT6 não é sugestão, é limite físico. Depois disso, o pacote perde integridade, a taxa de erro sobe e o link cai intermitentemente. A fibra resolve isso porque a luz não sofra atenuação elétrica do mesmo jeito. Um conversor de mídia fibra com transceptor de 1310nm em fibra monomodo chega a 20km sem problema. Multímodo com 850nm costuma cobrir até 550m no padrão. Muita gente compra dois conversores e acha que basta ligar. Na prática, tem uma série de detalhes que quebram o link se você não prestar atenção.

Conversor de mídia fibra: o que observar antes de ligar

A primeira coisa que eu sempre verifico é o par de fibras. O conversor precisa ter o tipo certo de transceptor combinando com o cabo que você vai emendar. Fibra monomodo exige transceptor monomodo. Fibra multimodo exige transceptor multimodo. Misturar os dois gera link UP no LED mas a transmissão de dados não funciona, e esse erro é chato porque o equipamento parece. Outro ponto: o comprimento de onda. Os mais comuns são 850nm para multimodo curto, 1310nm para monomodo de distância média, e 1550nm para longas distâncias ou ambientes com muita interferência eletromagnética. Se um lado do link usa 1310nm e o outro 1550nm, o link nunca sobe. Parece óbvio, mas já vi orçamento ser aprovado com dois conversores de comprimentos diferentes porque quem fez a especificação copiou a lista do fornecedor sem conferir. Duplex também importa. Fibra LC é bidirecional com dois fibras (TX e RX separados). Fibra SC também segue esse padrão. Se você usar adaptador simples ou emenda incorreta, o TX de um lado vai para o RX do outro, mas o caminho de volta não existe. Link não sobe. A solução é verificar o cabo patch e garantir que as pontas estejam corretamente inseridas nos ports LC do conversor de mídia fibra.

Instalação prática passo a passo

Vamos ao que realmente funciona no dia a dia. Primeiro, defina qual será o lado do cliente e qual o lado do provedor ou do switch de transporte. O conversor de mídia fibra do lado do cliente fica próximo do switch Ethernet ou do equipment que precisa ser estendido. O do outro lado fica no quadro de fibra onde o backbone entra. Conecte o cabo Ethernet do switch ou do equipamento de rede na porta RJ45 do primeiro conversor. Use cabo CAT5e ou superior, preferencialmente CAT6 se o ambiente tiver interferência. Ligue a fonte de alimentação do conversor. Espere cerca de 30 segundos para o boot completo. O LED de link deve acender. No lado da fibra, conecte o cabo de fibra óptica nos transceptores SFP ou fixos do conversor. Atenção aqui: fibra óptica é sensível a curvas mínimas e dobras. Não Force o cabo. Mantenha o raio de curvatura acima de 30mm no mínimo. Fibra danificada internamente pode mostrar link UP mas com alta taxa de erro, o que se manifesta como queda intermitente de throughput.

No segundo conversor, repita o processo inverso. Conecte a fibra, ligue a energia, e conecte o cabo Ethernet de volta para o switch ou roteador do outro lado. Se ambos os LEDs de link piscarem de forma estável, o par está communicando. Teste com ping para o gateway remoto e depois com ferramenta de throughput como iPerf3. Um link de 1Gbps em fibra monomodo de 2km deve entregar entre 940 e 960 Mbps de throughput real. Se ficar abaixo de 800 Mbps, verifique a potência óptica recebida no display do conversor se ele tiver, ou use um power meter. Níveis abaixo de -18dBm em 1Gbps já começam a gerar erro. Abaixo de -22dBm o link pode subir mas cair sob carga.

Problema real que encontrei e como resolvi

Em um projeto de expansão de rede em um complexo industrial, instalei um par de conversores de mídia fibra monomodo com transceptores SFP de 1310nm e 10km de alcance. O link subiu, o LED ficou verde, mas cada vez que uma grua operava perto do percurso da fibra, o throughput caía pela metade por alguns segundos. O estranho era que o link nunca caía completamente. A primeira suspeita foi interferência eletromagnética, mas fibra não sofre disso. Desconfiei então de micro-dobras no cabo. Ao inspecionar com lupa as emendas nos conectores LC, encontrei um contaminante de poeira no ferrule de um dos adaptadores. Limpei com hastes umídas de isopropílico e o problema persistiu. Aí notei que o cabo de fibra passava junto com um cabo de energia de 480V em um duto compartilhado. Mesmo sendo fibra, o cabo tinha uma fita metálica de blindagem mal aterrada que captava ruído e induzia microfissuras temporárias no núcleo de vidro durante as vibrações da grua. A solução foi refazer a passagem da fibra em um duto separado, isolado, e substituir os SFPs por modelos com monitoramento digital DOM (Digital Optical Monitoring). Com o DOM consegui acompanhar em tempo real a potência recebida e confirmar que as quedas coincidiam exatamente com os picos de vibração. Depois do refachamento, o link ficou estável em 950 Mbps contínuos durante 48 horas de teste.

Pegadinhas avançadas que poucos mencionam

A primeira é sobre cross-connect em patch panels. Conversores de mídia fibra funcionam com pares de fibras: uma para transmit e outra para receive. Em muitos quadros, os técnicos cruzam as fibras sem documentar. O resultado é que o TX do conversor A vai para o TX do conversor B, e o RX para o RX. O link sobe se ambos os lados usarem fibra WDM de banda única com multiplexer interno, mas a maioria dos conversores baratos não tem isso. Verifique sempre o mapeamento das fibras no painel. A segunda pegadinha é a incompatibilidade de SFPs com switches de certas marcas. Alguns switches da Cisco, Juniper e até alguns modelos empresariais de marcas chinesas bloqueiam SFPs de terceiros por software. O conversor de mídia fibra recebe energia e o LED acende, mas a porta do switch não negocia link. A solução imediata é usar o comando de bypass compatible se o firmware permitir, ou comprar SFPs com EEPROM clonada que enganem o switch. Nem sempre funciona de forma estável a longo prazo. Uma terceira questão é o handshake de auto-negociação. Conversores mais baratos fixam a velocidade em 1000Mbps full-duplex sem negociar. Se o switch do outro lado estiver em auto-mode, pode haver mismatch de duplex. O link sobe mas o throughput é devastado por colisão de half-duplex. Force apeed e duplex manualmente em ambos os lados quando possível. Isso elimina 80% dos problemas de lentidão inexplicável em links de fibra.

Limitações honestas

Conversor de mídia fibra não é solução para tudo. Se você precisa de routging, VLAN tagging, ou gerenciamento de QoS, um conversor puro de camada 1 não vai entregar isso. Ele apenas converte o meio físico. Para funções mais avançadas, use um switch gerenciável com SFP integrado no lugar do conversor dedicado. Também não espere vida útil eterna dos transceptores. LEDs de laser em SFPs de 1310nm têm vida média de 5 a 7 anos sob uso contínuo. Após esse período, a potência óptica de saída degrada gradualmente. O link ainda sobe mas a margem de potência cai e qualquer adversidade adicional (conector sujo, emenda velha) causa queda. Tenha um SFP reserva em estoque. Por fim, conversores sem gerenciamento não oferecem alertas de falha. Se o link cair, você só descobre quando alguém relata perda de conectividade. Em ambientes críticos, invista em versões managed com SNMP ou interface web. O custo sobe cerca de 40%, mas o tempo de diagnóstico cai de horas para minutos.

Resumo rápido para consulta

Verifique o tipo de fibra antes de comprar. Monomodo para distâncias maiores que 550m. Multimodo para dentro de prédios. Confirme o comprimento de onda em ambos os lados. Use fibra limpa e conetores sem risco de curvatura. Teste com iPerf3 e monitore potência óptica quando possível. Forçe duplex e velocidade se o conversor não negociar corretamente. Tenha reserva de SFP e considere versão gerenciada para enlaces críticos.
