Curva De Nível Topografia

Gerando curvas de nível a partir de uma nuvem de pontos ou DEM

Você pega uma malha de elevação — seja de um levantamento topográfico com estação total, drone com fotogrametria, ou LiDAR — e converte em linhas isolíneas. O processo básico é esse, mas a parte onde as coisas dão errado é bem específica. A maioria das pessoas pula direto para o software e fica achando que o resultado vai sair pronto. Não sai. Dependendo da qualidade dos dados de entrada, você vai passar mais tempo limpando do que gerando as linhas em si.

O que é curva de nível topografia na prática

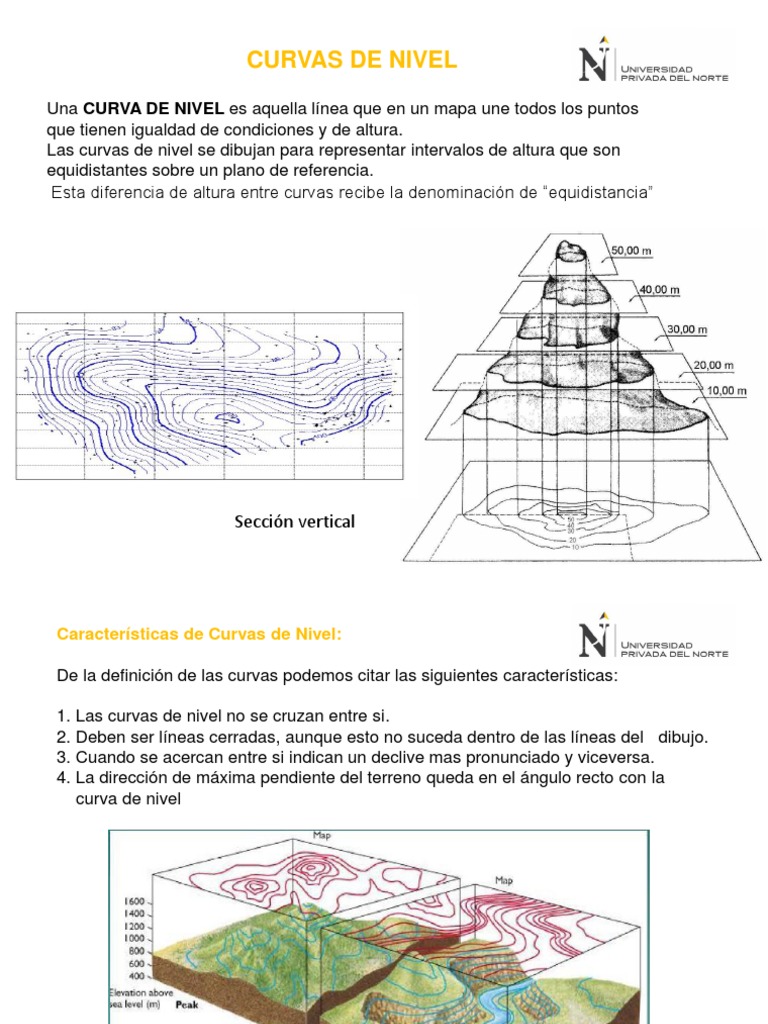

Curva de nível é uma linha que conecta pontos de mesma cota no terreno. Na prática, o software faz uma interpolação entre os pontos medidos e desenha linhas onde a superfície cortada por um plano horizontal atingiria aquela elevação. Isso parece simples até você ver o que acontece quando os pontos estão desigualmente distribuídos. Em áreas planas, onde a variação de cota é pequena e os pontos são esparsos, as curvas podem ficar com formatos completamente irreais. O software interpola baseado nos dados que tem, não no que deveria ter. Se a malha original tem lacunas, a interpolação vaiinventar terreno onde não existe medição confiável.

Fluxo de trabalho que funciona

O caminho mais direto é começar com um DEM ou TIN bem construído. Se você trabalha com AutoCAD Civil 3D, o processo é: importar os pontos, gerar o TIN, configurar a escala de curvas e rodar a ferramenta de contorno. No QGIS, você faz o mesmo com uma camada raster (GeoTIFF) e usa a ferramenta Raster Extracão Contornos. A configuração do espaçamento entre curvas é o primeiro ponto de decisão. Curvas índice a cada 5 metros em terreno acidentado é o padrão mais comum. Mas o espaçamento depende da escala do mapa final. Se você precisa de um levantamento para projeto de engenharia em escala 1:500, curvas de 0,5m em terreno irregular fazem sentido. Para um mapeamento regional em 1:25.000, curvas de 5 ou 10m são o normal. O segundo ponto é a resolução do DEM. Um pixel de 1 metro em área plana pode ser suficiente. Em encosta acentuada, você vai precisar de no mínimo 0,5m ou menos, senão perde os detalhes do relevo e as curvas saem suavizadas demais, sem os vales e cristas definidos.

Problema real que encontrei e como resolvi

Em um levantamento com drone para um projeto de loteamento, o DEM gerado pela fotogrametria tinha artefatos de interpolação em uma área de transição entre terreno nativo e aterro. As curvas de nível naquela zona ficavam com loops e espirais sem sentido, como se o terreno tivesse um buraco ou uma elevação fantasma. O problema era que a nuvem de pontos tinha densidade desigual — na área de transição, os pontos eram muito mais esparsos porque a textura do terreno mudava e o algoritmo de correspondência perdeu registro. A solução foi refazer o DEM usando uma combinação de duas fontes: a nuvem de pontos do drone com densidade alta nas áreas homogêneas, e pontos complementares coletados com GPS RTK na zona de transição. Após inserir os pontos RTK e regenerar o TIN com restrições de borda ao longo da linha de transição, as curvas ficaram consistentes. Levei cerca de 3 horas para fazer a coleta complementar e a reconstrução, contra as 40 minutos que o geração inicial havia levado. O resultado final teve consistência verificada in loco com estacas.

Pegadinhas que ninguém conta

A primeira é sobre interpoladores. O método mais usado é o IDW (Inverse Distance Weighting) ou krigagem. O IDW é mais rápido e previsível, mas tende a criar "bulbos" ao redor de pontos isolados. A krigagem é mais sofisticada e lida melhor com tendências espaciais, mas exige ajuste de variograma e tempo de processamento maior. Para levantamento topográfico convencional, IDW com raio de busca adequado costuma ser suficiente e mais rápido. A segunda pegadinha é sobre clipping. Gerar curvas de nível em uma área maior que o interesse do projeto e depois recortar parece prático, mas os algoritmos podem criar linhas fantasma nas bordas do recorte porque a interpolação não tem dados além do limite. O correto é gerar em uma área um pouco maior que o necessário e fazer o recorte somente após a geração, removendo segmentos que cruzam a linha de corte de forma artificial. A terceira é menos óbvia: curvas de nível não mostram declividade diretamente. Linhas muito juntas indicam declive acentuado, sim, mas a distância visual no papel depende da escala. Um talude de 45 graus em escala 1:500 vai ter curvas separadas por poucos milímetros, enquanto em 1:5.000 a mesma encosta vai parecer suave porque as curvas ficam mais distantes. Sempre confirme a declividade com perfis transversais, não apenas pela aparência do contorno.

Limitações que você precisa saber antes de confiar no resultado

Curva de nível é uma representação interpolada, não o terreno real. Qualquer método tem erro intrínseco de interpolação. Em terrenos com descontinuidades — paredes rochosas, taludes de cortes, aterros com mudança brusca de inclinação — a interpolação vai suavizar essas features. O software não sabe que ali existe um ângulo reto no terreno porque não há pontos suficientes para capturar a transição. Outro problema séria é a altura de corte. Se você escolher uma altura de corte que não é múltipla do espaçamento das curvas índice, pode acabar com curvas extras que confundem a leitura. Configure sempre curvas Índice a cada N curvas intermediárias e deixe claro no desenho qual é o espaçamento. Dependendo do software, a geração de curvas em grandes áreas pode levar de 20 minutos a várias horas. Um DEM de 10.000 por 10.000 pixels no QGIS com espaçamento de 1m gera milhares de linhas vetoriais. O arquivo pode passar de 200 MB. Se o seu computador tem menos de 16 GB de RAM, espere travamentos. Nesses casos, divida a área em tiles e processe separadamente.

Quando não usar curva de nível

Se o projeto exige precisão milimétrica em volumes de corte e aterro, não confie apenas nas curvas. Use perfis longitudinais e transversais extraídos diretamente do TIN ou da nuvem de pontos. Curvas de nível são boas para interpretação visual e representação cartográfica, mas para cálculo de volumes o método correto é integração numérica sobre a malha, não sobre as linhas isoladas. Para mapeamento de riscos geológicos em encostas, curvas de nível sozinhas não identificam áreas de instabilidade. Você precisa sobrepor dados de declividade, orientação de facies e cobertura vegetal. A curva mostra a forma, não o comportamento do terreno.

Dica rápida de exportação

Se o cliente pede as curvas em DWG para edição posterior, exporte com cada curva como uma polilinha única, não como múltiplos segmentos. many softwares quebram curvas longas em pedaços menores durante a geração, e isso causa problemas de topologia quando você tenta fazer union ou intersect depois. No Civil 3D, a opção Combine contours resolve isso na hora da geração. No QGIS, use a ferramenta Merge Vector Layers e depois Multirows to one se precisar unificar segmentos. Verificação final: imprima uma folha A3 com as curvas em escala e compare com pelo menos três cotas de campo. Se a diferença for maior que meio espaçamento de curva em qualquer ponto, refaça a interpolação ou acrescente pontos de controle na região problemática. Não adianta entregar um mapa que não checa no terreno.
