NR 10 e Baixa Tensão: O Que Realmente Muda No Dia a Dia

A norma NR-10 trata da segurança em instalações elétricas e serviços em eletricidade. Quando falamos de baixa tensão na prática, estamos falando de tensão igual ou inferior a 1.000 volts em corrente alternada ou 1.500 volts em corrente contínua. Isso parece simples, mas é exatamente nessa faixa que a maioria dos acidentes acontece. Pessoas subestimam porque "é só 220 volts". Dados do Ministério do Trabalho mostram que uma fatia enorme dos acidentes com eletricidade ocorre abaixo desse limite. De acordo com a nr 10 baixa tensão é a categoria que engloba a maior parte das instalações industriais, comerciais e residenciais, e também onde a aplicação da norma gera mais confusão nos canteiros de obra. Todo mundo acha que porque não é alta tensão, não precisa de tudo que a NR-10 pede. Errado. A norma não faz distinção de rigor baseada no nível de tensão. Ela exige os mesmos requisitos básicos de qualificação, análise de riscos, procedimentos operacionais e EPIs/EPCs para qualquer serviço elétrico, independente de ser 127V ou 13.800V.

de acordo com a nr 10 baixa tensão é

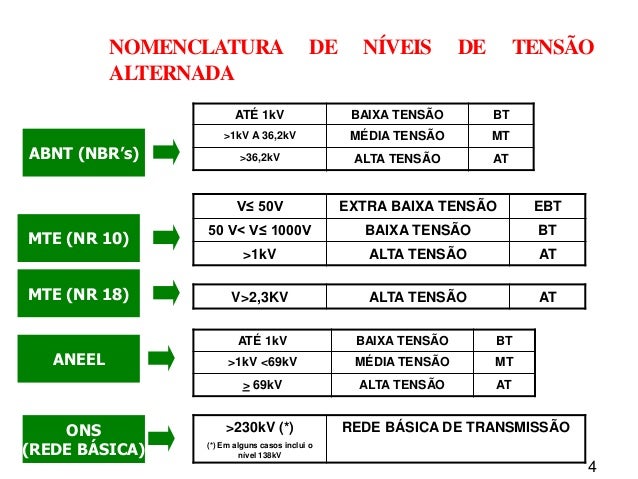

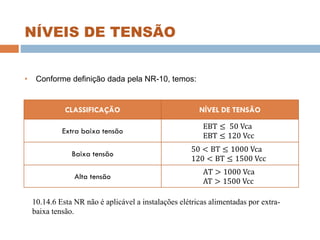

...a faixa de operação que abrange instalações e serviços com tensão até 1.000V CA ou 1.500V CC. Isso define limites práticos para equipamentos de proteção, para as distâncias de segurança, para a classificação de ambientes e para os métodos de trabalho. A norma tem vários artigos, mas o que importa no dia a dia se resume a alguns pontos que todo profissional precisa dominar antes de colocar a mão na obra. Qualificação e habilitação: O profissional precisa ter curso de qualificação em segurança com cargas horárias mínimas definidas pela norma, além de renovação periódica. Para trabalho em eletrificação, precisa de registro no CREA ou CAU conforme a categoria. Trabalho sob tensão (trabalho energizado) exige qualificação complementar específica. Sem isso, a empresa pode ser multada e o profissional pode responder civil e criminalmente em caso de acidente.

Análise de Riscos (ARP): Antes de qualquer serviço, deve-se realizar uma análise de riscos documentada. Isso inclui identificar energização inesperada, arcos elétricos, contatos diretos e indiretos, ambientes com presença de água ou.condutividade aumentada, e interferência de outras redes próximas. A ARP não é um documento para arquivar. Ela define o procedimento seguro, as isolamento e seccionamento necessários, as barras de aterramento provisórias, e quem é o responsável por cada etapa. Procedimento de Bloqueio e Etiquetagem (LOTO): Isolamento e seccionamento são coisas diferentes. Isolamento significa que a parte a ser trabalhada está fisicamente separada da fonte. Seccionamento significa que o circuito foi aberto e há uma interrupção visível ou indicada. Na baixa tensão, muitos disjuntores não oferecem seccionamento visível, o que exige o uso de chaves seccionadoras ou disjuntores com trava no comando. Bloquear com chave de cadeado e etiquetar com o nome do responsável é obrigatório quando há possibilidade de religamento por terceiros. Atestação de Desenergização: Nunca confie em lâmpada de teste ou multímetro sem antes verificar se o instrumento está funcionando. A regra é: testar o tester num ponto conhecido, testar a parte a ser trabalhada, testar o tester novamente. Isso se chama prova de três pontos. Pulei essa etapa numa vez e quase leva um choque séria. O multímetro estava com o fusível interno aberto, mas o visor ligava normalmente. Achei que estava desenergizado quando na verdade o circuito estava vivo. Levei um arco elétrico na face que deixou queimadura de segundo grau mesmo usando-face shield. Desde aí nunca mais pulei a prova de três pontos.

Distancias de segurança e barreiras: Para baixa tensão, a norma estabelece distâncias mínimas de aproximação dependendo se há energização ou não. Em serviços com possibilidade de contato acidental, deve-se usar barreiras físicas, isoladores e tapetes isolantes. O piso condutivo é obrigatório em quadros de comando e áreas com risco aumentado. EPIs e EPCs: Luvas isolantes com capa de proteção de couro, ferramentas isoladas 1000V, roupas antichama (AR), face shield ou capacete com viseira antiarco, botas com biqueira isolante, e tapetes isolantes. Nada disso é opcional. A empresa que dispensa EPIs está sujeito a auto de infração e o trabalhador que recusa usa deve registrar a recusa por escrito.

Classificação de Ambientes e Categoria de Ataque (CAT)

Um ponto que poucos entendem direito é a classificação de ambientes conforme a NR-10. Ambientes com riscos aumentados incluem locais com presença de água, umidade, condutividade aumentada, constrangimentos de movimento, e áreas com equipamentos aterrados ou metálicos próximos. Nesses ambientes, a tensão de contato permitida cai drasticamente. O que seria aceitável num ambiente seco e controlado pode ser letal num ambiente industrial com pisos concretos molhados. A classificação CAT (Categoria de Ataque) vem mais da IEC 61010 e define a resistência que equipamentos de medição e ferramentas precisam ter contra transientes de sobretensão. Usar multímetro de CAT II numa instalação industrial de média corrente pode levar ao equipamento Explodir. Sempre verifique a categoria do instrumento antes de usar. Custa nada e evita acidentes graves.

Trabalho Energizado: Quando É Permitido

Trabalhar energizado em baixa tensão só é permitido quando a desenergização gera riscos maiores do que o próprio trabalho, quando a desenergização é tecnicamente inviável, ou quando se trata de circuitos de medição e diagnóstico cuja energização é necessária. Isso precisa estar documentado num procedimento específico com análise de riscos complementar. Em geral, testes funcionais e medições são aceitáveis. Manutenção corretiva em energizado raramente justifica o risco a menos que haja alternativas reais e estas apresentem perigo maior. Uma coisa que vejo todo dia em auditoria: muitas empresas usam "testes funcionais" como justificativa para deixar Quadros de Distribuição abertos e energizados permanentemente. Isso não é trabalho energizado. É falta de planejamento. Se você precisa testar algo, faça com o sistema desenergizado e restaure depois. Testar com a mão dentro de um QD aberto não se enquadra em nenhuma exceção razoável.

Protecao Contra Arcos Eletricos

Em baixa tensão, a energia de um arco elétrico é frequentemente subestimada. Um arco de 480V pode produzir temperaturas superiores a 10.000°C e pressões de onda de choque capazes de causar queimaduras graves a vários metros de distancia. O EPI anticarga térmica deve ser selecionado com base na energia incidente calculada, que depende da corrente de falta, tempo de operação da proteção, e distancia até o ponto de trabalho. O problema é que muita gente escolhe EPI por aparência ou preço, sem nenhuma base técnica. A norma exige cálculo de energia incidente ou uso de tabelas equivalentes. Para instalações de baixa tensão comuns, as tabelas da norma podem ser usadas, mas elas assumem condições específicas de defeito. Se seu sistema tem correntes de falta altas ou tempos de disparo longos, as tabelas podem subestimar o risco. Nesses casos, o calculo direto é obrigatorio.

O Que Mais Da Error Nas Auditorias

Vejo os mesmos problemas repetidamente em fiscalizacoes: - ARP genérica copiada de outro projeto sem adaptações ao local real. - LOTO feito apenas com fita isolante ou cadeado improvisado, sem etiqueta com identificacao do responsavel e data.

- Luvas isolantes usadas sem capa de protecao de couro, ou com validade vencida (a prova dielétrica Periodica é de 6 em 6 meses). - Ausencia de atestacao de desenergizacao antes de iniciar o servico. - Profissionais sem certificação valida ou com curso de atualização vencido (renovação a cada 2 anos para baixa tensao, 3 anos para alta).

- Quadros elétricos com acesso restrito a pessoas qualificadas, mas abertos e desprotegidos em áreas de circulacao.

Documentacao Obrigatoria

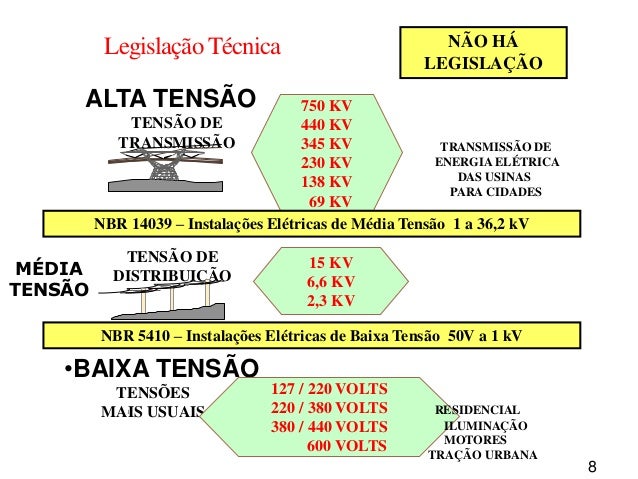

Além dos registros de treinamento e qualificação, a NR-10 exige a existência de documentos técnicos atualizados: memoriais descritivos das instalações, esquemas unifilares, laudos de instalações elétricas (NR-17 e normas da ABNT pertinentes), registros de manutencao preventiva e corretiva, e os procedimentos operacionais padrao. Tudo isso precisa estar disponivel no local de trabalho e ser acompanhado pelas atualizacoes quando houver modificacoes nas instalações. A Norma Regulamentadora também referencia diversas normas da ABNT, como a NBR 5410 para instalações de baixa tensão, a NBR 14039 para instalações de alta tensão, e a NBR 16690 para proteção contra descargas atmosféricas. Conhecer essas normas é tão importante quanto conhecer a NR-10 em si, porque ela serve de base técnica para a aplicação pratica.

Limitacoes da Norma Na Pratica

A NR-10 é rigorosa e bem intencionada, mas tem limitações que todo profissional experiente conhece. Primeiro, ela não cobre todos os cenários possiveis. Instalações provisórias em obras, sistemas fotovoltaicos, e infraestrutura de TICs frequentemente ficam em zonas cinzentas onde a interpretação depende do fiscal. Segundo, a carga documental exigida pode consumir mais tempo do que o proprio trabalho elétrico, especialmente em pequenas empresas que nao têm equipe de segurança dedicada. Terceiro, a formação de profissionais qualificados é escassa no Brasil, e muitos cursos de qualificação são apenas formalidades sem conteúdo pratico suficiente. Quando a norma falha, a alternativa é aplicar o senso tecnico com criterio e registrar tudo. Se um procedimento da NR-10 não se aplica diretamente ao seu caso, documente o raciocínio, consulte um engenheiro eletricista responsavel técnico, e mantenha o registro. Isso protege voce e a empresa em caso de auditoria ou acidente.

Checklist Rapido Para Colocar a Mão na Obra

Antes de qualquer servico em baixa tensão, tenha esses itens em dia: 1. Curso de qualificação em NR-10 valido e certificado. 2. ARP específica para o servico a ser realizado.

3. Procedimento de isolacao e seccionamento definido e comunicado a todos. 4. Sistema de bloqueio e etiquetagem instalado e funcional. 5. Atestacao de desenergizacao realizada com prova de tres pontos.

6. EPIs e EPCs adequados e dentro da validade. 7. Barras de aterramento provisórias instaladas quando necessario. 8. Comunicação com a equipe e setores afetados documentada.

9. Ferramentas isoladas verificadas visualmente antes do uso. 10. Registro fotográfico das condicoes antes, durante e apos o servico. Se um desses itens estiver faltando, o servico nao começa. Não adianta pressa, não adianta "só vai levar cinco minutos", e não adianta "sempre fiz assim". Acidente nao espera voce terminar o checklist.
