De Que E Feito O Ferro

A estrutura real do ferro que ninguém te explica direito

Quando você pega um prego ou uma barra de aço e olha de perto, vê metal. Parece uniforme. Mas na verdade é uma colcha de retalhos de átomos em desordem controlada. A pergunta sobre de que e feito o ferro não tem uma resposta simples porque o material que chamamos de ferro nunca é puro nas aplicações práticas. O ferro puro existe em laboratório e em condições muito específicas, mas mal aparece fora disso. O elemento básico é o ferro, símbolo Fe, número atômico 26. Dezenove milhões de prótons e nêutrons no núcleo, vinte e seis elétrons orbitando. Isso é o que a tabela periódica diz. A coisa complica quando a gente entra no arranjo cristalino. O ferro puro em temperatura ambiente adota a estrutura corporada centrada, conhecida como ferrita ou fase alfa. Os átomos se organizam num cubo com um átomo no centro e oito nos vértices. Essa estrutura é relativamente macia comparada a outras formas.

de que e feito o ferro quando ele vira algo útil

Aí entra o carbono. O carbono é o vilão e o herói dependendo de quanto você coloca. Ferro com menos de 0,02% de carbono é ferro doce, praticamente puro. Com 0,02% a 2,1% vira aço. Acima disso é ferro fundido, cheio de cimentita e fracamente ligado. A maioria das peças que você encontra no mercado são aços com teores variando de 0,1% a 1% de carbono, mais uma série de outros elementos que fazem diferença prática. Manganês entra para matar o enxofre. Sem manganês, o enxofre forma sulfeto de ferro na interface dos grãos e o material fica quente-trilhante durante a laminação. Com manganês suficiente, o sulfeto vira MnS, que é maleável e não destrói a ductilidade. Cromo dá resistência à oxidação. Níquel estabiliza a austenita em temperatura ambiente. Molibdênio sustenta resistência em alta temperatura. Vanádio refina o grão. Cada um desses elementos age de forma diferente e a combinação determina se o aço vai entortar ou quebrar. Não adianta só adicionar. Tem que distribuir certo. Um aço com 0,4% de carbono bem distribuído é muito mais resistente que um com o mesmo teor segregado em bandas. A segregação ocorre durante a solidificação e cria zonas ricas em carbono que depois viram bainita indesejada ou mantêm austenita residual. O tratamento térmico de normalização ajuda a homogeneizar, mas não resolve tudo. A forjagem multi direcional com redução adequada de área é que quebra as bandas de segregação.

O que acontece dentro do grão quando você aquece o ferro

A transformação de fase do ferro é uma das mais estudadas da metalurgia, mas continua gerando problema no dia a dia. Quando você aquece aço abaixo de 727 graus Celsius nada muda estruturalmente. Acima desse limite a ferrita começa a transformar em austenita, que é a fase face centrada, capaz de dissolver muito mais carbono. A austenita existe apenas em temperatura elevada na maioria dos aços comuns. O resfriamento define o que sobra. Resfriamento lento gera perlita, uma laminação de ferrita e cementita que oferece boa tenacidade com resistência moderada. Resfriamento mais rápido pode gerar bainita, que é mais dura e mais resistente, mas menos tenaz. Resfriamento muito rápido, normalmente em água ou óleo dependendo da liga, forma martensita. A martensita é supersaturada de carbono em estrutura corpo centrado tetragonal distorcida. É dura, sim, mas também frágil e cheia de tensões internas que exigem revenido. Um erro comum é achar que endurecer é sinônimo de melhorar. Aço martensítico sem revenido é vidro metálico. Ele aguenta carga até certo ponto e depois fratura catastroficamente. O revenido a 200 graus já alivia tensões e transforma a martensita em uma estrutura mais tolerante a trincas. Revenido a 550 gera tempera de segunda espécie com boa combinação de dureza e tenacidade. A temperatura de revenido define exatamente onde o carbono precipita e como os carbretes se organizam.

A armadilha do ferro fundido que todo mundo subestima

Ferro fundido cinzento parece simples. É ferro com 2% a 4% de carbono, maior parte na forma de grafita em lamelas. Essas lamelas funcionam como microtrincas internas que cortam a continuidade da matriz. O resultado é um material com boa resistência à compressão, ótima usinabilidade e amortecimento de vibração excepcional. A contrapartida é resistência à tração baixa e nenhuma deformação plástica antes da fratura. O ferro fundido nodular, com grafita esferoidal por tratamento com magnésio ou cério, resolve parcialmente o problema. As esferas não atuam como concentradores de tensão tão agressivos. Resistência e ductilidade sobem bastante. Mas ainda assim o material não compete com aços em aplicações que exigem tenacidade real. Blocos de motor, discos de freio, engrenagens de baixa carga são os usos típicos onde o ferro fundido faz sentido econômico. Outro ponto que passa despercebido é a sensibilidade ao resfriamento durante a fundição. Peças grossas resfriam devagar e formam grafita lamelar grosseira na região central, enquanto a pele resfria rápido e pode gerar cinzento branco, duro e impraticável para usinagem. Esse gradiente cria problemas de retração e trincas a quente se o molde não for projetado com alimentadores adequados. A regra prática é manter taxa de resfriamento uniforme com risées ativos e areia moldada com permeabilidade controlada.

A questão da pureza que não é só questão química

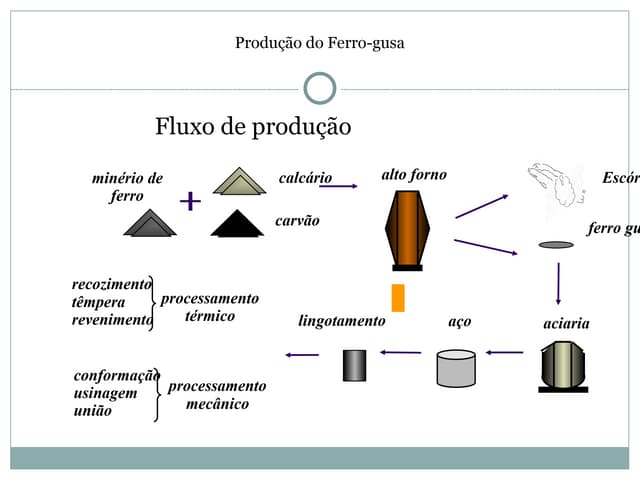

O ferro eletrolítico de 99,9% é mais maleável que aço estrutural qualquer. Isso parece contra intuitivo porque associamos pureza com fraqueza, mas no caso do ferro a dureza vem justamente dos obstáculos ao movimento das discordâncias. Carbono em solução sólida, nitrogênio, fósforo, partículas de segunda fase. Tudo isso trava as discordâncias e aumenta resistência, mas reduz ductilidade. Quando você vê uma liga marcada como ferro puro comercial com 99,8% de Fe, os 0,2% restantes já fazem diferença enorme. O fósforo em teores acima de 0,05% aumenta resistência mas piora a revenição a frio. O hidrogênio dissolvido pode causar trincas por hidrogênio se o material for endurecido e depois exposto a ambientes corrosivos sob tensão. O oxigênio residual forma inclusões de óxido que iniciam trincas de fadiga. O processo de produção afeta tudo isso. Aciaria aconverter oxigênio elimina mais fósforo e enxofre que aciaria a arco elétrico, mas consome mais refratário e gera mais escória. Ferro liga produzido em forno elétrico com sucata pura permite controle mais refinado de elementos residuais. A escolha do processo define o custo por tonelada e a qualidade que cabe no orçamento. Não existe solução perfeita, só compromisso aceitável.

Um caso prático que mostrei aqui

Trabalhei uma vez com eixos de transmissão em aço 4140 que apresentavam trincas de moagem após endurecimento por indução. A superfície estava dura o suficiente, mas as trincas apareciam em padrão radial próximo ao chanfro de transição. O problema não era dureza excessiva. Era tensão residual de tração na superfície porque a temperatura de moagem estava alta demais e o resfriamento com água gelada durante o acabamento gerava martensita de revenição indesejada na camada superficial. A solução foi baixar a temperatura do fluido de corte, aumentar o avanço por dente e passar por jateamento de granalha antes do revenido final. O jateamento introduziu compressão superficial que fechou microtrincas existentes e retardou iniciação de novas. O revenido a 580 por duas horas eliminou tensões do endurecimento e estabilizou a microestrutura. As trincas pararam. Custou caro em retrabalho, mas valeu a pena documentar o caso.

O que não funciona e quando desistir do ferro

Não adianta usar ferro ou aço comum onde a corrosão é o fator determinante. Ferro exposto a umidade e oxigênio oxida de forma contínua. A camada de ferrugem não protege o substrato como a camada de óxido de alumínio protege o alumínio. Se o ambiente é marinho, ácido ou cíclico com alternância molhado-seco, a solução é revestimento, catódico ou barrier, ou troca de material por aço inoxidável, titânio ou liga de níquel. Custo sobe três a cinco vezes, mas a vida útil também. Também não adianta esperar que tratamento térmico resolva defeito de fundição. Inclusões, porosidade, segregação, trincas a quente. Tratamento move átomos, não remove defeitos físicos. A inspeção por ultrassom ou partículas magnéticas antes do tratamento é obrigatória. Gastar energia e tempo temperando uma peça com defeito interno só piora o cenário porque as tensões do tratamento abrem essas descontinuidades. Por fim, ferro e aço têm limite de temperatura prática. Acima de 400 graus Celsius aços carbono perdem resistência significativa. Acima de 550 a maioria entra em regime de fluência e deformação lenta sob carga constante. Para aplicações em temperatura elevada existem aços liga com cromo, molibdênio e vanádio, ou superligas à base de níquel, mas o preço pula de forma incompatível com many estruturas civis. A regra é verificar o serviço esperado antes de escolher o material, não o contrário.
