De Que Forma A Escala Cartográfica Pode Ser Indicada

Maneiras de representar a escala cartográfica

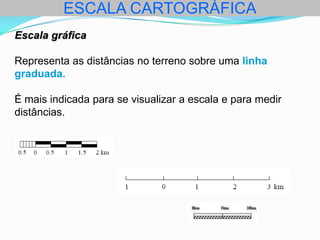

A escala é o elemento que permite converter distâncias no mapa para a realidade. Existem três formas principais de indicação, e cada uma tem implicações práticas que os usuários frequentemente negligenciam. A primeira forma é a escala numérica, escrita como 1:50.000 ou 1/50.000. Significa que um centímetro no papel corresponde a 50.000 centímetros na superfície real. Esse formato é objetivo, mas tem uma limitação séria: quando você amplia ou reduz o mapa fotocopiadamente, a escala deixa de ser válida. O número já não reflete a proporção real entre o papel e o território. A escala gráfica, também chamada de escala figurada ou escala bastão, resolve esse problema. É desenhada como uma linha dividida em segmentos, com marcações que mostram a distância real correspondente. Se você ampliar a fotocópia, a escala gráfica amplia junto. O usuário sempre pode colocar uma régua no papel e ler a distância diretamente, sem fazer cálculos. Essa é a razão pela qual mapas oficiais do IBGE e do exército brasileiro sempre incluem escala gráfica junto com a numérica.

A terceira forma, menos comum mas válida, é a escala verbal ou indicativa. Aparece como uma frase: "Um centímetro equivale a meio quilômetro". É intuitiva para o público geral, mas imprecisa. Não permite medições diretas e depende da linguagem do usuário final. Eu já vi editores de mapas turísticos usarem escala verbal por acharem que o público não entende notação científica. O resultado são mapas que se tornam inutilizáveis para navegação precisa. No meu trabalho com geoprocessamento, encontrei um problema específico com escala mista. Um colega havia digitalizado dados de sensoriamento remoto usando escala numérica em um mapa escaneado. Quando o arquivo foi redimensionado para publicação, todos os polígonos criados permaneceram com as coordenadas originais, mas a legenda não atualizou. Percebemos o erro só após sobrepor os dados com uma base oficial do SIRGAS 2012. A solução foi refazer a georreferenciação completa, usando pontos de controle terrestre com coordenadas reais. Isso tomou aproximadamente quatro horas de trabalho para um mapeamento de uma área urbana de dois quilômetros quadrados. O detalhe técnico que poucos consideram é a diferença entre escala do mapa e escala do produto final. Um mapa originalmente desenhado em escala 1:25.000 pode ser impresso em A3 ou reduzido para A4. A escala gráfica mantém a validade porque é parte do desenho. A escala numérica na legenda se torna enganosa. Recomendo sempre verificar se a escala numérica e a gráfica estão consistentes antes de confiar em medições obtidas do mapa.

Outro ponto importante envolve a escolha da escala adequada para cada finalidade. Mapas topográficos do DNPM usam escala 1:50.000 para cobertura nacional. Mapas urbanos municipais costumam usar 1:10.000 ou 1:5.000. Mapas de navegação marítima podem chegar a 1:50.000.000 para vistas globais. Usar escala muito pequena para detalhamento urbano resulta em perda de informação crítica. Já escala muito grande para planejamento regional gera excesso de dados que dificultam a leitura geral. Uma armadilha comum é confundir escala gráfica linear com escala gráfica angular. A primeira mede distâncias reais em linha reta. A segunda indica direções e azimutes, sendo útil em cartas náuticas. Não adianta tentar medir distância numa carta que tem apenas escala angular. O usuário precisa identificar corretamente qual tipo está sendo usado antes de aplicar qualquer medição. Mapas digitais modernos, como os do Google Maps e OpenStreetMap, usam escalas dinâmicas que mudam conforme o zoom. Não existe mais uma escala fixa. Cada nível de ampliação corresponde a uma proporção diferente. O sistema calcula automaticamente a escala baseada na resolução da tela e na projeção utilizada. Para trabalhos técnicos que exigem precisão métrica, essa abordagem é inadequada. Sempre exporte o mapa para PDF ou imagem georreferenciada e verifique a escala em cada nível de zoom antes de realizar medições.

A conversão entre escala numérica e gráfica é simples quando se conhece a proporção. Se a escala numérica é 1:100.000, cada centímetro no papel equivale a um quilômetro na realidade. Para construir a escala gráfica, divide-se um segmento de cento e cinquenta milímetros em partes iguais, marcando cada quilômetro. O processo leva cerca de dez minutos à mão, mas em softwares como QGIS ou ArcGIS, a geração automática leva menos de trinta segundos. A precisão depende da resolução da plotagem ou impressão final. Quando se trabalha com cartas antigas escaneadas, a deformação do papel pode alterar a escala em regiões diferentes do mesmo mapa. O papel encolhe ou incha com a umidade. Isso faz com que a escala numérica seja válida apenas em uma parte específica da carta. A solução é usar pontos de controle distribuídos uniformemente e calcular uma escala local para cada região. Esse procedimento aumenta o tempo de processamento em aproximadamente cinquenta por cento, mas garante a precisão necessária para trabalhos geodésicos. Para medições diretas em campo, a escala gráfica é insuperável. Não requer conhecimento de matemática, funciona com qualquer ferramenta de medição básica e se adapta automaticamente a ampliações ou reduções. O único requisito é que o mapa tenha sido impresso na proporção correta. Se a fotocopiadora alterou as dimensões, a escala gráfica também será distorcida, e nenhuma medição estará correta.

Em resumo, a indicação da escala cartográfica deve a escala gráfica para uso geral, combinar com a numérica para precisão técnica, e sempre verificar a consistência entre ambas antes de confiar em qualquer medição. Mapas sem escala clara são inúteis para navegação ou planejamento. O tempo gasto verificando a escala é sempre menor do que o tempo perdido com medições equivocadas.
