Desenho De Poligonos

Como desenhar polígonos com precisão no campo e no papel

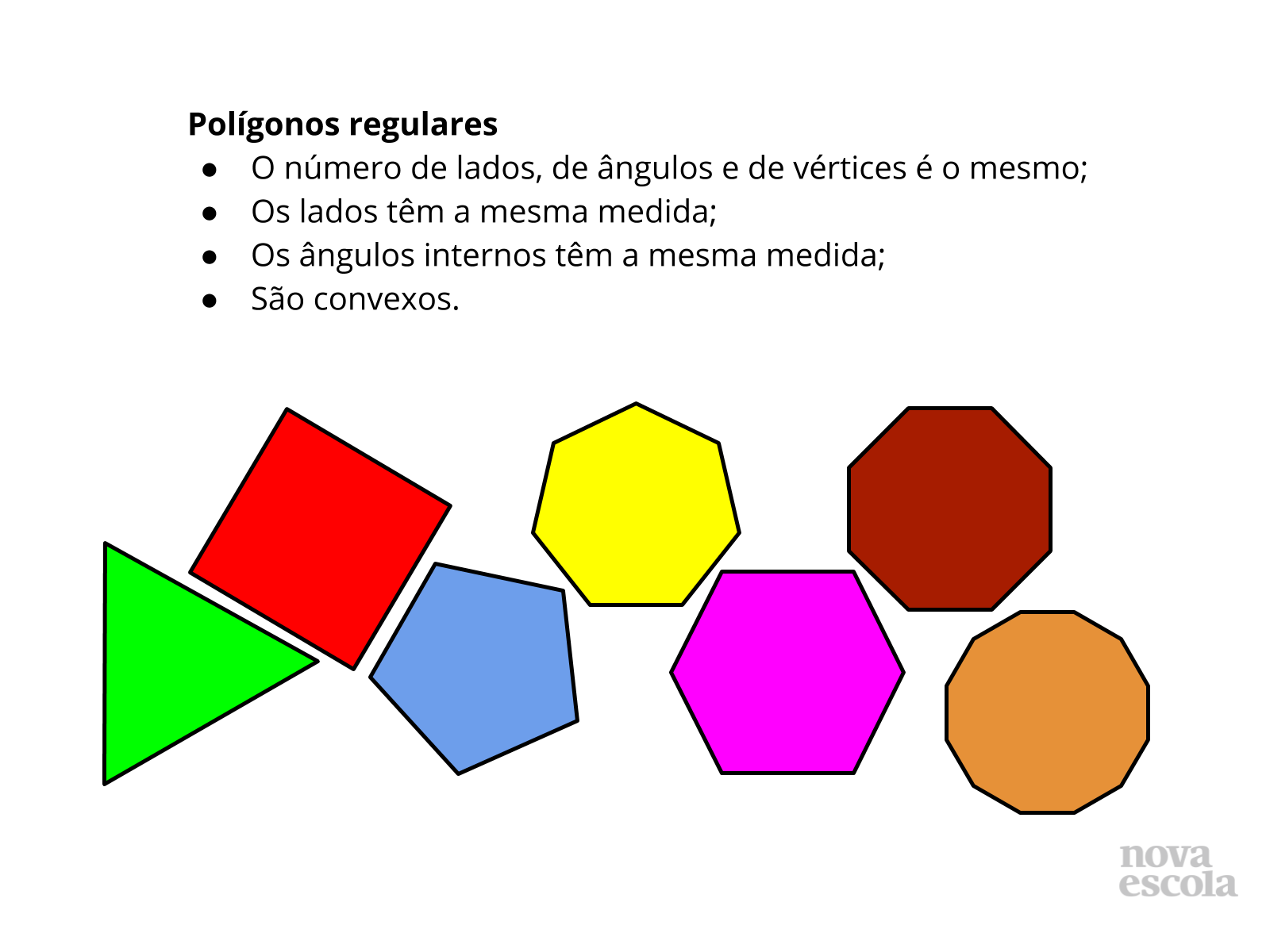

Desenhar polígonos parece simples quando você está num caderno, mas a realidade muda completamente quando sai da folha e vai para o terreno. Já perdi horas tentando fechar uma figura que parecia perfeita na teoria. O problema não é a matemática, é a execução. Vou explicar como fazer isso funcionar, baseado em anos de experiência com medições reais. Um polígono é uma figura plana fechada por segmentos de reta. Triângulo, quadrilátero, pentágono, hexágono. A complexidade cresce com o número de lados e com a irregularidade. Desenho de poligonos exige precisão nos ângulos e nas distâncias. Um erro de meio grau num ângulo pode significar metros de diferença num polígono grande. Isso não é teoria, é algo que eu vivi na pele. Antes de traçar qualquer linha, você precisa definir o método. Existem basicamente três abordagens: geométrica pura com compasso e transferidor, cálculo trigonométrico com coordenadas, ou medição direta no terreno com trena e estação total. Cada uma tem seus prós e contras. A geométrica é precisa mas lenta. O cálculo é rápido mas exige software. A medição direta é prática mas depende da qualidade dos instrumentos.

Vou focar no método híbrido que uso atualmente. Combinar medição de campo com verificação computacional costuma ser o equilíbrio ideal. Comece medindo os ângulos e lados no terreno. Anote tudo em formato de tabela. Depois processe no Excel ou num software como QGIS ou AutoCAD. Se os resultados fecharem dentro de uma margem de erro aceitável, você tem um polígono válido. Se não, refaça as medições problemáticas. Existem armadilhas comuns que iniciantes frequentemente ignoram. A primeira é a compensação de erros. Quando você mede quatro lados de um quadrilátero e um ângulo, o quarto lado raramente fecha exatamente. Isso não significa que você errou. Significa que a superfície não é perfeitamente plana ou que os instrumentos têm tolerância. A solução é ajustar proporcionalmente ou usar ajusteleast squares se estiver trabalhando com levantamentos topográficos profissionais. A segunda armadilha é subestimar a curvatura da Terra em grandes escalas. Para polígonos menores que dois quilômetros, você pode ignorar. Acima disso, a correção é obrigatória. Um erro de centímetros num polígono de dez quilômetros pode se transformar em metros se você não aplicar a redução ao nível do mar.

Método prático passo a passo

Primeiro, escolha seus vértices. Marque pontos visíveis no terreno que definam os cantos do polígono. Use estacas, piquetes ou marcos geodésicos. Anote as coordenadas aproximadas se tiver GPS diferencial, senão use referenciais locais. Segundo, meça os ângulos internos. Use teodolito ou estação total para isso. Meça cada ângulo pelo menos três vezes e tire a média. Anote também a precisão estimada de cada leitura. Se estiver usando método geométrico puro com transferidor, seja honesto sobre a margem de erro, geralmente mais larga que instrumentos topográficos. Terceiro, meça as distâncias entre vértices adjacentes. Trena eletrônica é preferível para distâncias médias. Para distâncias longas, use medição eletrônica por eletro-estação. Anote temperatura e pressão atmosférica se estiver usando instrumentos ópticos, pois afetam a velocidade da luz nos equipamentos EDM.

Quarto, construa o polígono computacionalmente. Importe os dados para um software CAD ou planilha com funções trigonométricas. Calcule as coordenadas de cada vértice usando o método das coordenadas polares ou método das diferenças de direções. Desenhe as linhas conectando os vértices na ordem correta. Quinto, verifique o fechamento. Some todos os ângulos internos e compare com a fórmula teórica: soma dos ângulos internos igual a (n-2) vezes 180 graus, onde n é o número de lados. Para um triângulo, 180 graus. Para um quadrilátero, 360 graus. Para um pentágono, 540 graus. O erro angular deve estar dentro da precisão esperada dos seus instrumentos. Sexto, calcule a área. Use a fórmula de Gauss ou Shoelace para polígonos com coordenadas conhecidas. Verifique se a área faz sentido comparando com estimativas grossas feitas durante a medição. Se houver discrepância maior que cinco por cento, revise os dados.

Ferramentas e alternativas

Para quem não tem acesso a equipamentos topográficos profissionais, existem alternativas viáveis. Aplicativos de smartphone com sensores de inclinação podem medir ângulos com precisão razoável para projetos amadores. Apps como SkyView, Sun Surveyor ou até calculadoras científicas com giros copo ajudam. A precisão fica na faixa de um a dois graus, suficiente para horta, jardim ou delimitação básica de terreno. Outra opção acessível é usar fotos aéreas com georreferenciamento. Drone com câmera GPS permite ortofotos que podem ser analisadas em software livre. QGIS com plugin QuickOSM ou processamento manual extrai coordenadas diretamente das imagens. A precisão depende da resolução do drone e do nível de calibração da câmera, mas para polígonos até alguns hectares, funciona bem. Se você está trabalhando com projetos acadêmicos ou educacionais, o GeoGebra é excelente. Permite construir polígonos dinamicamente, explorar propriedades geométricas e visualizar mudanças em tempo real. Basta definir vértices e o software calcula ângulos, lados e áreas automaticamente. Ideal para entender o conceito antes de aplicar no mundo real.

Limitações que ninguém conta

Desenhar polígonos no papel é diferente de representar a realidade. Terrenos nunca são perfeitamente planos. Vegetação, irregularidades do solo e obstáculos impedem medições diretas entre todos os vértices. Muitas vezes você precisa usar medições indiretas ou recorrer a estações intermediárias que aumentam o trabalho. Polígonos muito irregulares com muitos lados têm propagação de erros significativa. Cada medição adiciona incerteza. Para mais de dez vértices, considere dividir o polígono em regiões menores e tratar separadamente. Isso reduz o acúmulo de erros e facilita a identificação de medições Problemáticas. A precisão final depende criticamente da qualidade dos instrumentos e da habilidade do operador. Mesmo com equipamento de última geração, fatores humanos como vibração, temperatura instável e leitura apressada introduzem erros. Não confie cegamente em resultados computacionais sem verificar as medições brutas. Às vezes um outlier óbvio nos dados originais é suficiente para comprometer todo o polígono.

Para aplicações legais ou patrimoniais, como divisão de terrenos ou registro de propriedade, apenas profissionais habilitados podem emitirlaudos válidos. Desenho de poligonos caseiro serve para estimativas e planejamento, mas não tem valor jurídico. Invista em levantamento técnico quando o assunto for oficial. Na prática, o processo completo para um polígono de média complexidade com cinco a sete vértices leva entre duas e quatro horas de campo, mais uma hora de processamento computacional. Com experiência, o tempo cai para cerca de uma hora e meia no total. O investimento em treinamento inicial paga-se rapidamente em economia de tempo e confiabilidade dos resultados.
