Desenho Técnico Para Construção Civil

Como fazer desenho técnico para construção civil na prática

Desenho técnico para construção civil é a forma como você traduz um projeto arquitetônico, estrutural e de instalações em linguagem gráfica compreensível por quem vai executar a obra. Não é apenas desenhar paredes. É definir cotas, escalas, materiais, espessuras, posições de vedos, aberturas, e tudo mais que um pedreiro, eletricista ou encanador precisa saber antes de colocar a mão na massa. Antes de entrar nos detalhes, o básico que todo projeto precisa: planta de localização, plantas baixas de cada pavimento, cortes longitudinais e transversais, elevações externas, detalhes construtivos de pontos críticos, e Memorial Descritivo. Se faltar algum desses, a obra vai gerar dúvida no canteiro. E dúvida no canteiro gera retrabalho. Eu já vi projeto chegar na obra sem corte de fundação. O mestre de obras teve que improvisar a escavação porque não tinha como saber a profundidade real. O resultado foi uma fundação mal executada e reforço emergencial no final. Custo extra, atraso, dor de cabeça. Tudo isso poderia ser resolvido com um corte bem feito na fase de projeto.

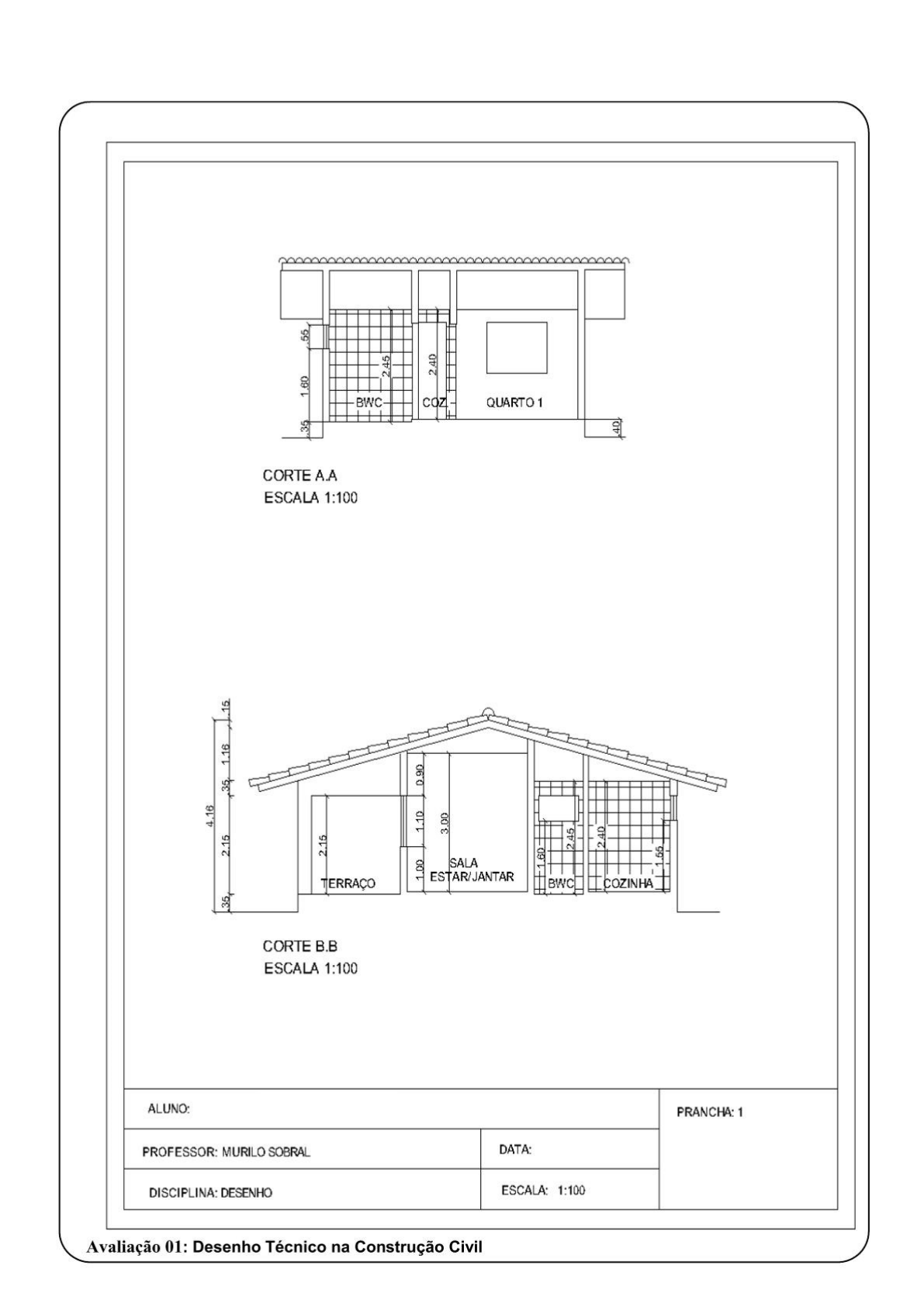

Escalas e representações

A escolha da escala depende do nível de detalhe necessário. Planta geral costuma ficar em 1:100 ou 1:200. Detalhes construtivos, como ligação de viga com pilarete ou execução de laje com vigota pré-moldada, precisam de 1:20 ou 1:10. Você nunca deve deixar o detalhe genérico. "Conforme ABNT NBR 12.649" não é detalhe. É covardia de projetista. O erro mais comum que eu vejo em revisões é escala inconsistente entre diferentes pranchas. Um detalhe mostra 1:20 e a planta que o referencia está em 1:50. O construtor acaba dimensionando tudo errado porque a proporção visual não bate. Sempre coloque a escala no canto da prancha e verifique se todas as pranchas do mesmo desenho estão consistentes.

Cotas: o ponto mais crítico

Cota é tudo no desenho técnico. Sem cota, não existe obra. Você pode ter o desenho mais bonito do mundo, mas se faltar uma cota de nível ou uma medida de vão, alguém vai adivinhar. E adivinhar na obra é o início de qualquer problema estrutural ou funcional. Eu tive um caso recente em que o projeto continha duas cotas conflitantes para a mesma parede divisória. Uma na planta baixa e outra no corte. A diferença era de 8 centímetros. Na prática, isso significava que o drywall ia precisar de adaptação no local, com perda de material e tempo extra. Se eu tivesse verificado a coerência entre planta e corte antes de entregar, esse problema não existiria. Regra prática que eu sigo: toda dimensão que puder ser cotada diretamente no desenho, deve ser. Evite cotar apenas uma medida e deixar o restante para o construtor calcular. Isso gera ambiguidade. Se você tiver um vão de 3 metros entre dois pilares, cotem o vão completo e as posições relativas de cada pilar em relação aos eixos de referência.

Detalhamento construtivo

Detalhes construtivos são o coração do desenho técnico para construção civil. É onde a teoria vira realidade executável. Um detalhe de fundação em radier deve mostrar a armadura, a espessura do concreto, a proteção contra umidade, e a ligação com a alvenaria de vedação. Um detalhe de laje deve indicar o tipo de perfil de vigota, a espessura da nervura, o contrapiso, o revestimento e a impermeabilização, se houver. Um insight que poucos aprendizes entendem: quanto mais complexo o detalhe, menor a escala necessária para representá-lo com clareza. Um detalhe de 1:5 pode conter informações que um detalhe de 1:10 não consegue transmitir com a mesma precisão. Não tenha preguiça de ampliar o necessário. Desenho legível economiza horas de interpretação errada na obra. Também é importante padronizar a simbologia. Use sempre o mesmo símbolo para tubulação elétrica, o mesmo para tubulação hidráulica, o mesmo para estrutura. Se um profissional da obra tiver que decorar um dicionário diferente a cada prancha, o risco de erro aumenta drasticamente. A norma ABNT NBR 6492 define referências, mas você tem liberdade para criar convenções internas, desde que sejam consistentes em todo o projeto.

Ferramentas e fluxo de trabalho

O desenho técnico contemporâneo é quase inteiramente feito em CAD. O AutoCAD ainda é o padrão da indústria, mas o Revit e o Archicad ganharam espaço, especialmente em projetos de maior porte onde a integração entre disciplinas é essencial. O ponto importante aqui não é a ferramenta, mas a gestão do arquivo. Eu recomendo fortemente o uso de layers bem organizados desde o início do projeto. Camadas separadas para estrutura, arquitetura, elétrica, hidráulica, paisagismo. Isso permite visualizar cada especialidade independentemente e facilita a revisão entre disciplinas. Um projeto que eu vi uma vez estava todo desenhado em uma única camada. Quando o engenheiro estrutural precisou revisar a posição de uma viga em relação a uma tubulação, levou duas horas para isolar os elementos relevantes. Para projetos menores, onde o uso de BIM pode ser exagero de custo e tempo, o CAD tradicional continua sendo a solução mais eficiente. O segredo está na padronização do template. Crie um modelo base com cotas, tipografias, escalas e camadas pré-definidos. Isso reduz em cerca de 40% o tempo de inicialização de cada novo projeto.

Limitações do desenho técnico

É preciso ser honesto sobre o que o desenho técnico não faz. Ele não substitui a experiência de campo. Nenhuma planta, por mais detalhada que seja, prevê todas as variações que o solo pode apresentar, todas as interferências imprevisíveis que surgem durante a execução. O desenho é uma representação, não a realidade. Também há cenários onde o desenho técnico convencional falha. Projetos com geometria livre, curvas complexas, fachadas não ortogonais. Nesses casos, o desenho 2D tradiciona se torna insuficiente e a modelagem 3D se faz necessária. Não tente forçar um projeto de fachada curva em plantas 2D. Você vai perder informação e gerar inconsistências. Outro limite importante: o desenho técnico depende inteiramente da qualidade de quem o executa. Um desenho mal cotado, com erro de escala ou simbolismo ambíguo, é pior do que nenhum desenho. Pelo menos na ausência de desenho, o construtor tende a aplicar o conhecimento empírico. Com um desenho ruim, ele segue uma direção errada com confiança.

Revisão e compatibilização

Antes de entregar qualquer projeto, a compatibilização entre as diferentes especialidades é obrigatória. A tubulação de água não pode passar pelo meio de uma viga. A caixa de gordura não pode estar abaixo do nível de escoamento do esgoto. O duto de ar condicionado não pode colidir com a iluminação embutida no forro. Um processo simples de compatibilização consiste em sobrepor as plantas de cada especialidade e verificar visualmente os conflitos. Em projetos maiores, o uso de software de compatibilização automática economiza tempo, mas a olhada humana continua sendo insubstituível. Máquinas detectam interseções geométricas. Humanos entendem implicações funcionais e construtivas. Eu costumo fazer uma verificação final antes de fechar o projeto: percorrer cada cômodo do edificio mentalmente, do nível do subsolo até o telhado, verificando se todas as instalaçôes estão corretamente posicionadas em relação à arquitetura. Esse exercício leva cerca de 30 minutos em um projeto residencial padrão e evita dezenas de problemas futuros.

Download de pranchas modelo

Para quem está começando e precisa de uma referência concreta, disponibilizo abaixo um pacote com pranchas modelo de desenho técnico para construção civil. O arquivo contém exemplos de plantas baixas, cortes, elevações e detalhes construtivos, todos formatados conforme a ABNT NBR 6492. Baixar pranchas modelo em DWG e PDF As pranchas vêm com layers separados, cotas padronizadas e uma legenda completa. Use como base, não como cópia. Adapte cada projeto às suas necessidades específicas. O mercado de construção civil no Brasil exige rigor técnico e atenção aos detalhes, e quem domina o desenho técnico competente se diferencia facilmente no campo de atuação.
