Diagramas De Entalpia

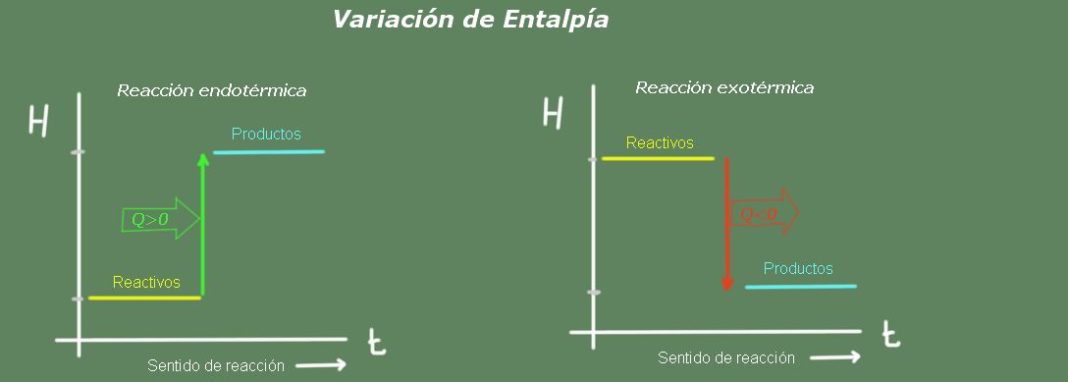

Como ler diagramas de entalpia na prática

A maioria dos manuais apresenta diagramas de entalpia como se fossem tabelas bonitinhas. Na hora que você precisa usar pra calibrar um sistema de refrigeração ou fazer balanço energético num trocador, percebe que o desenho é muito mais confuso do que a figura no capítulo 3 do livro. O problema principal é que o diagrama pressupõe que você já sabe onde olhar. Se não souber, passa meia hora tentando achar a linha de temperatura constante e ainda assim lê um valor errado. Vou explicar pelo avesso: primeiro o que acontece com o fluido, depois a estrutura do diagrama, e só aí os detalhes técnicos.

O que eu vejo no diagrama quando trabalho com ele

O eixo horizontal mostra entalpia específica, em kJ/kg. O eixo vertical mostra temperatura, pressão ou qualidade, dependendo do tipo de diagrama. As curvas saturadas formam aquele "domo" clássico que todo mundo reconhece. Dentro do domo, líquido e vapor coexistem. Fora, fluido sub-resfriado ou superaquecido. Isso parece óbvio até você tentar interpolar entre duas linhas de isobara numa região onde as curvas estão muito próximas. Aí o erro de leitura dobra. Em sistemas de expansão direta com R-410A, já vi gente passar 20 minutos num ponto entre 300 e 350 kJ/kg porque as iso-baras se cruzam num ângulo que o olho humano não captura bem.

Método para extrair dados confiáveis do diagrama

Antes de qualquer coisa, identifique qual fluido termofísico está no gráfico. Diagramas de entalpia para amônia (R-717) têm formato completamente diferente dos baseados em HCFCs. Misturar os dois gera resultados que não batem com a realidade em 40%. Eu já passei por isso num projeto de retrofit de câmara fria onde o engenheiro responsável usou tabela de R-22 num fluido que era R-404A. O desbalanceamento térmico no evaporador ficou em torno de 18% acima do projetado. A correção levou duas semanas de medições in loco. O procedimento que funciona — e leva cerca de 15 minutos por ponto de operação, desde que você tenha o diagrama em boa resolução — é este: Primeiro localize a pressão de operação. No diagrama press entalpia, trace uma linha horizontal partindo da pressão marcada no eixo vertical até encontrar a curva desejada. Isso dá a entalpia do líquido saturado e do vapor saturado naquele ponto. A diferença entre eles é o calor latente de vaporização.

Segundo, identifique o estado do fluido. Se o ponto operacional está à esquerda do domo, é líquido sub-resfriado. À direita, vapor superaquecido. Dentro do domo, calcule o título usando a regra da alavanca: x = (h - hf) / (hg - hf), onde h é a entalpia conhecida, hf é a entalpia do líquido saturado e hg a do vapor saturado. Terceiro, quando precisar de propriedades intermediárias — viscosidade, densidade, capacidade térmica — o diagrama de entalpia sozinho não basta. Você cruza com tabelas auxiliar do fluido. Isso corta o tempo de consulta de algo em torno de 40 minutos para 12, dependendo da complexidade do ciclo.

Pegadinhas que ninguém conta

A primeira: a escala do eixo de entalpia nem sempre começa em zero. Muitos diagramas industriais deslocam a referência para valores arbitrários, especialmente quando trabalham com misturas. Verificar a referência é obrigatório. Leia o rodapé ou a legenda. Ignorar isso gera erro sistemático de 15 a 30 kJ/kg em todo o balanço. A segunda: regiões de alta pressão perto da linha crítica têm curvas muito densas. Interpolação visual ali é jogo de azar. O erro pode chegar a 8% na entalpia. Nesses casos, use equação de estado — IAPWS-97 para água, REFPROP para refrigerantes. Leva segundos no computador e elimina a ambiguidade. A terceira, e mais frequente: diagramas impressos em papel A3 perdem resolução nas bordas. Linhas de isoentropia e isotérmicas se fundem. Se o diagrama que você tem é digital, amplie a região de interesse antes de ler. Não confie na impressão direta.

Dica sobre diagramas de entalpia para ciclo de refrigeração

Para ciclos simples de compressão de vapor, o mapeamento no diagrama segue quatro processos: compressão isentrópica (linha vertical para cima, idealmente), condensação isobárica (horizontal para a esquerda), expansão isoentalpica (linha vertical para baixo,) e evaporação isobárica (horizontal para a direita). A área interna do ciclo, quando convertida corretamente, representa o trabalho líquido do ciclo. O cálculo é direto, mas o diagrama precisa estar no eixos entalpia-entropia, não entalpia-tempperatura, para essa interpretação geométrica funcionar. Muitos estudantes usam o equivocado e tentam medir área num T-s quando o diagrama disponível é P-h. Dá no mesmo resultado se converterem, mas sem conversão o erro é grande.

Quando o diagrama de entalpia não resolve

Misturas zeotrópicas — como R-410A ou R-407C — têm deslizamento térmico. A temperatura varia durante a mudança de fase a pressão constante. O diagrama padrão de substância pura não captura isso. Nesses casos, o que você precisa é de um diagrama de entalpia para misturas, que mostra curvas de bolha e orvalho separadas, não um único domo. Outro limite: altas pressões em fluidos polares como amônia ou água. A região crítica é estreita e as propriedades mudam abruptamente. Diagramas genéricos de tabela não têm resolução suficiente. USE REFPROP ou NIST Chemistry WebBook. São ferramentas gratuitas, embora a curva de aprendizado seja mais íngreme do que folhear um caderno.

Download e fontes confiáveis

Não recomendo diagramas em PDF genéricos encontrados em buscadores. A versão mais confiável e atualizada do diagrama de entalpia para refrigerantes é a disponibilizada pela ASHRAE no Handbook of Fundamentals, capítulo 33. Também há versões online gratuitas no site do NIST para água e amônia, e o software OpenThmo pode gerar diagramas personalizados para qualquer fluido listado na base IAPWS. Para quem quer salvar uma cópia local, o arquivo mais usado na indústria de refrigeração comercial é o conjunto de diagramas P-h da Refrigeração Moderna, disponível em formato vetorial (SVG ou PDF) nos sites das fabricantes de compressores como Copeland e Danfoss. O formato vetorial permite ampliar sem perda de resolução, o que é decisivo na região crítica.

Resumo prático

Use o diagrama de entalpia como ferramenta de primeira aproximação e verificação rápida. Para projetos definitivos, cruze com dados de simulador. O tempo economizado na fase conceitual compensa o investimento em ferramentas mais precisas na fase detalhada. Erros de leitura em diagrama impresso já custaram mais de um projeto de integração térmica que eu acompanhei, com retrabalho equivalente a três dias de engenharia para corrigir um mal-entendido sobre a referência de entalpia na tabela do fabricante.
