Diferença De Potencial

Medindo o que realmente importa em circuitos

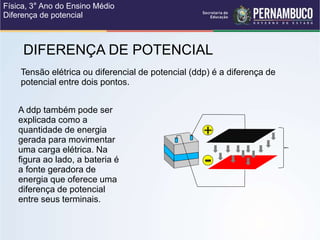

A diferença de potencial é simplesmente a quantidade de energia por carga que existe entre dois pontos de um circuito. Isso significa que, se você tem dois nós e um potencial diferente em cada um, uma carga que passar por ali vai ganhar ou perder energia. A unidade é o volt, e a fórmula V = E/q não é mágica — é apenas energia dividida pela carga. O problema é que a maioria das pessoas aprende a fórmula e nunca encara um circuito real. Eu comecei a trabalhar com medição eletrônica em meados dos anos 2010, e logo percebi que o conceito é muito mais traiçoeiro do que parece na teoria. Vou te contar um caso específico que tive há uns três anos atrás que mudou completamente a forma como eu encaro medições de tensão.

O que é diferença de potencial na prática

Diferença de potencial, tensão ou voltagem são nomes diferentes para a mesma grandeza física. Ela representa o trabalho necessário para mover uma carga elétrica de um ponto a outro contra o campo elétrico. Na prática, isso se traduz em: quanto mais alta a diferença de potencial, mais energia cada coulomb de carga carrega ao atravessar o componente. O que poucos explicam bem é que a diferença de potencial é sempre relativa. Você nunca mede o potencial absoluto de um ponto. Você mede a diferença entre dois pontos. Se você coloca a sonda preta em qualquer lugar do circuito e a vermelha em outro, o multímetro vai te dar a diferença entre esses dois pontos. Não existe "potencial de um ponto" que faça sentido sem referenciar um segundo ponto. Isso causa confusão constante, especialmente quando se trabalha com circuitos de alta impedância ou com ruído. Na minha primeira vez medindo um circuito automotivo com multímetro de baixo custo, fiquei olhando para uma leitura que oscilava entre 4,7V e 12,3V num ponto que deveria ter 12V fixos. Passei duas horas trocando baterias, verificando massa, testando outros pontos. O problema era o gancho da sonda preta. Ele estava folgado e fazia contato intermitente com o terminal do multímetro. Quando troquei por um par de sondas com conector banana travado, a leitura estabilizou em 12,1V. A lição foi simples: antes de culpar o circuito, verifique se o equipamento de medição não está introduzindo erro.

Como medir diferença de potencial corretamente

O processo básico envolve três passos que parecem óbvios mas que geram a maioria dos erros no campo. Primeiro, defina o ponto de referência. Em circuitos DC, geralmente é o terra ou o negativo da fonte. Em circuitos AC, a referência pode ser o neutro ou um ponto arbitrário que você escolhe e mantém consistente. Anote esse ponto. Se você mudar de referência no meio da medição, seus dados vão perder coerência e ninguém vai conseguir te acompanhar. Segundo, configure o multímetro corretamente. Para tensão DC, selecione a escala de volts DC. Para tensão AC, a escala de volts AC. Se você estiver analisando um circuito automotivo de 12V, use a escala de 20V DC, não a de 200V. Escalas muito altas reduzem a resolução. Um multímetro de 3½ dígitos na escala de 200V mostra no máximo 199,9V com resolução de 0,1V. Na escala de 20V, a resolução sobe para 0,01V. A diferença é sutil na leitura bruta, mas crítica quando você está medindo quedas de tensão em conexões.

Terceiro, conecte em paralelo. A diferença de potencial sempre se mede entre dois pontos, nunca em série. Coloque a sonda vermelha no ponto de maior potencial e a preta no ponto de referência. Se a leitura vier negativa, apenas significa que você inverteu a polaridade. O valor absoluto continua correto. Isso é útil quando você não sabe qual ponto está mais positivo e quer descobrir experimentaneamente. Um detalhe que muita gente ignora: a impedância de entrada do multímetro. Multímetros digitais comuns têm impedância de 10M. Isso é suficiente para a maioria das aplicações, mas em circuitos de alta impedância, como sensores de temperatura com termopares ou circuitos com resistores na casa dos megaohms, o multímetro pode carregar o circuito e alterar a própria tensão que você está tentando medir. Nesse caso, use um multímetro com impedância de 10G ou um amplificador buffer de alta impedância entre o circuito e o instrumento.

A armadilha da queda de tensão em cabos

Você já deve ter ouvido falar que "tensão cai nos fios". Isso é verdade e é uma das consequências mais importantes da diferença de potencial na prática. Todo condutor tem resistência. Quando corrente passa por ele, surge uma queda de potencial proporcional à lei de Ohm: V = R × I. Cabos longos e finos são particularmente problemáticos. Num projeto recente de instalação solar, medimos a tensão nos terminais do inversor e estava perfeita: 48,2V. Mas quando fomos medir nos painéis fotovoltaicos, estavam em 52,8V. Uma diferença de 4,6V em diferença de potencial. A conta de 4,6V dividida pela corrente de 8A dava uma resistência total do cabo de 0,575. Considerando que o cabo tinha 40 metros e bitola de 4mm², o cálculo teórico de resistência do cobre era cerca de 0,5. Estávamos no limite aceitável, mas justo. Se tivéssemos usado cabo de 2,5mm², a queda seria de quase 1V a mais, e o inversor poderia entrar em proteção por baixa tensão em dias nublados quando a corrente cai e a tensão também. O correto nesse cenário seria usar cabo de 6mm² ou mais, reduzindo a seção transversal pela metade e praticamente eliminando essa queda. Ou então posicionar o inversor mais perto dos painéis. A escolha depende do layout da instalação e do custo do cabo, que escala linearmente com a seção transversal.

Erros comuns que comprometem medições

O primeiro erro grave é usar a sonda errada. Sondas de alta tensão precisam ser classificadas para a tensão do circuito. Medir 400V AC com sondas clasificadas apenas para 300V é perigoso e pode causar arco elétrico. Sempre verifique a classificação CAT do equipamento antes de conectar. O segundo erro é o efeito de malha de terra. Quando você tem múltiplos pontos de aterramento com potenciais ligeiramente diferentes, o multímetro pode medir a diferença entre esses potenciais de terra junto com a tensão do circuito. Isso é especialmente comum em ambientes industriais com grandes máquinas e quadros elétricos distribuídos. A solução é usar medição diferencial verdadeira com duas sondas isoladas, não apenas a referência de terra do multímetro. O terceiro erro, e talvez o mais frequente, é ler a tensão em circuito aberto e assumir que ela se manterá sob carga. Uma bateria nova pode mostrar 12,6V em aberto, mas quando você conecta uma carga de 10A, a tensão pode cair para 11,2V. A diferença de potencial sob carga é que importa para o funcionamento do equipamento. A tensão em vazio só diz algo sobre o estado de carga, não sobre a capacidade de entregar corrente.

Existe ainda o problema do ripple em fontes chaveadas. Fontes SMPS modernas geram tensões ripple na casa dos centenas de milivolts a alguns volts, dependendo do projeto. Se você usar a escala DC do multímetro, vai ver apenas a média. Para capturar o ripple, você precisa colocar o multímetro em escala AC ou, melhor ainda, usar um osciloscópio com probe de 10x e acoplamento AC. O ripple excessivo pode causar mau funcionamento de circuitos sensíveis e aquecimento desnecessário em filtros eletrolíticos.

Circuito RL em corrente alternada

Em corrente alternada, a diferença de potencial em um indutor não está em fase com a corrente. O potencial no indutor adianta 90° em relação à corrente. Já num capacitor, o potencial atrasa 90°. Num circuitoRL série, a tensão total não é a soma aritmética das tensões no resistor e no indutor. Você precisa somar vetorialmente. A fórmula é V_total = (V_R² + V_L²). Muita gente soma os valores diretamente e chega a um resultado errado, especialmente em medições práticas onde V_R e V_L podem ter magnitudes semelhantes. Isso também se aplica a circuitos RLC, onde a tensão no indutor e no capacitor se opõem. Se V_L = 150V e V_C = 120V, a contribuição líquida reativa é apenas 30V, não 270V. A tensão total no circuito será V_R + 30V em termos de contribuição reativa, calculada vetorialmente. Esse é um erro que vejo em testes de qualification de engenheiros até hoje.

Quando a medição de diferença de potencial não funciona

Existem cenários onde medir tensão com um multímetro comum simplesmente não resolve. O primeiro é em circuitos com sinais de alta frequência acima de 100kHz. A capacitância parasita das sondas e a indutância do cabo formam um filtro que atenua o sinal. Nessas condições, use probes de alta frequência com compensação adequada ou um osciloscópio com banda suficiente. O segundo cenário é em presença de campos magnéticos variáveis fortes. Um transformador de potência próximo ao circuito de medição pode induzir tensões parasitas nas sondas que se somam ao sinal real. Se você observar ruído de 50Hz ou 60Hz na leitura mesmo com os terminais do circuito desligados, esse é o problema. A solução é usar cabos blindados e torcer o par de medição para cancelar o fluxo magnético. O terceiro é em circuitos de muito alta impedância, como os citados anteriormente. Aí sim, o multímetro se torna parte do problema. Um eletrometro é a ferramenta correta nesses casos, com impedância de entrada na faixa de 10^14 ohms. Para a maioria das aplicações práticas, contudo, um multímetro de boa qualidade com sonda adequada resolve.

Aprender diferença de potencial vai muito além de decorar a fórmula. Envolve entender como o equipamento de medição interage com o circuito, quais erros são aceitáveis e quais comprometem o resultado. Na prática, a maior parte do tempo gasto com medições elétricas é diagnosticar problemas de medição, não problemas no circuito em si.
