Diferença De Potencial Eletrica

Medindo diferença de potencial sem destruir o multímetro

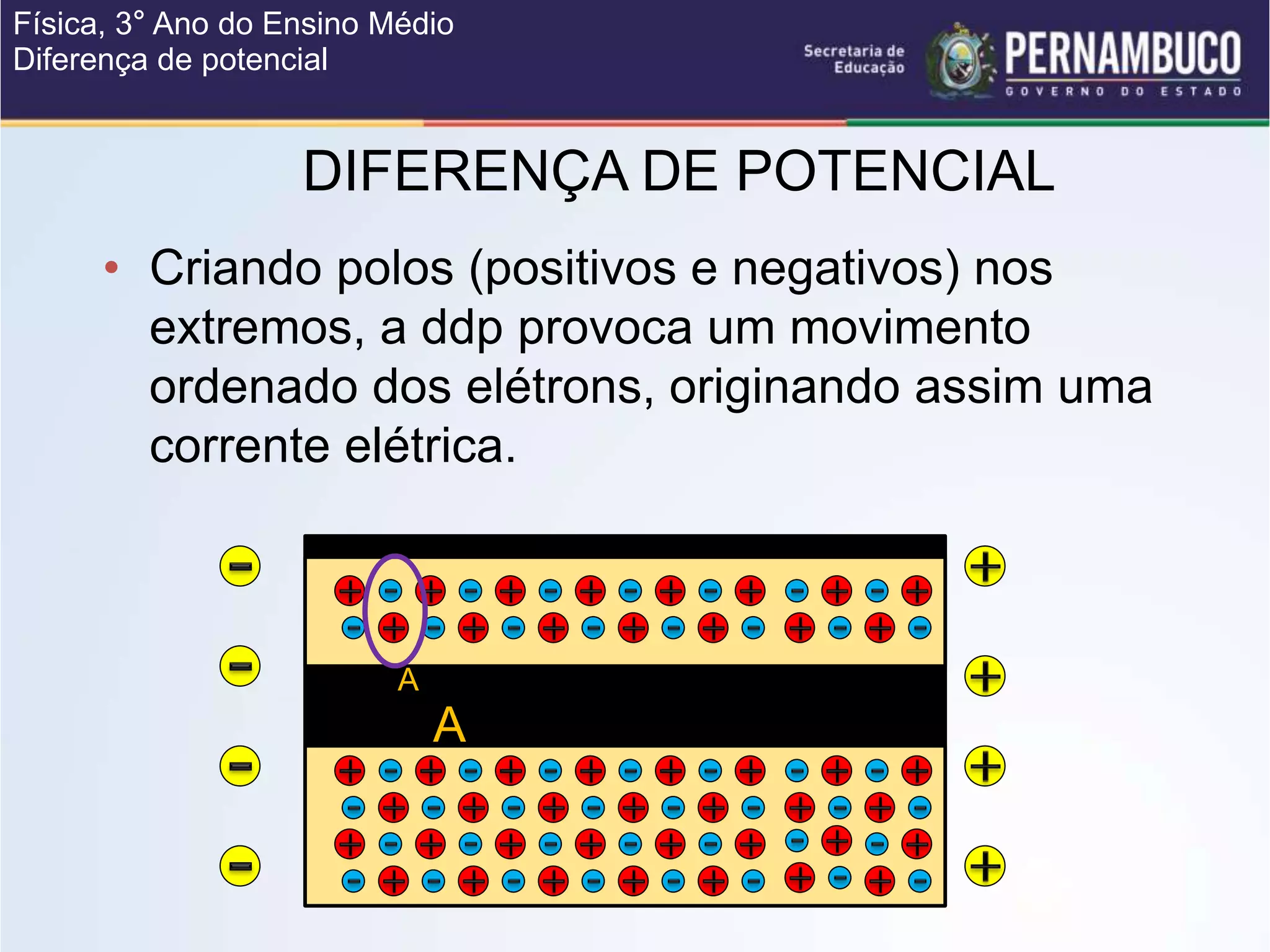

A primeira vez que tentei medir diferença de potencial eletrica em um circuito industrial com variadores de frequência, pensei que meu multímetro tinha quebrado. Os valores oscilavam entre 120V e 340V na mesma medição, sem nenhum motivo aparente. A causa não era o circuito. Era o reference ground do terra do equipamento que eu estava usando como base para as medidas. Quando você toca a ponta de prova preta em um ponto que parecia ser "terra" mas na verdade era um neutro flutuante com diferença de potencial própria, todo o resto da medição fica comprometido. A solução foi colocar um isolador entre a ponta de prova e a superfície metálica do painel, garantindo que o retorno fosse realmente para o terra verdadeiro do sistema, não para uma estrutura condutiva qualquer. Diferença de potencial elétrico, frequentemente chamada de tensão ou voltagem, é basicamente a quantidade de energia por unidade de carga entre dois pontos de um circuito. Se você tem um ponto A com 12 volts e um ponto B com 5 volts, a diferença entre eles é de 7 volts. Isso significa que cada coulomb de carga que se move de A para B libera 7 joules de energia no caminho. A unidade é o volt, definida por Jules Henri Poincaré em 1881 em homenagem a Alessandro Volta. Não é um número abstrato. É algo que você mede com um multímetro configurado na escala de tensão DC ou AC, colocando as pontas de prova em paralelo com o componente ou trecho de circuito que quer analisar. Nunca em série, porque aí você está medindo corrente, não tensão. Colocar o multímetro em série por engano com a função selecionada para voltagem é um erro comum que funde o fusível interno do aparelho em segundos. A definição formal vem da física: V = W/Q, onde V é a diferença de potencial em volts, W é o trabalho realizado em joules e Q é a carga em coulombs. Parece simples até você tentar aplicar em um circuito real com ruído eletromagnético, indutâncias parasitas e cargas não lineares. Nesses casos, o que o multímetro mostra depende do tipo de instrumento, da largura de banda e de como ele faz a média dos valores. Um multímetro digital barato mostrando 120V em uma linha com muitos variadores pode estar lendo o valor RMS verdadeiro ou apenas fazendo uma média retificada com fator de calibração, dependendo do modelo. Verifique as especificações do fabricante antes de confiar no número.

Como medir passo a passo

Configure o multímetro na escala de tensão adequada. Se você está lidando com uma bateria de carro, selecione DC volts na escala de 20V ou 200V. Para tomadas residenciais no Brasil, use AC volts na escala de 600V ou 1000V. Insira a ponta preta no terminal COM e a vermelha no terminal VmA. Toque a ponta preta no ponto de menor potencial do circuito e a vermelha no ponto de maior potencial. O valor que aparecer no display é a diferença de potencial entre esses dois pontos. Se o valor vier negativo, significa que o ponto que você acreditava ser o de maior potencial na verdade está em potencial mais baixo. Inverta as pontas de prova e leia o valor absoluto. Para circuitos com múltiplas fontes e malhas, use a lei de Kirchhoff das tensões. A soma algébrica das diferenças de potencial ao longo de qualquer malha fechada é igual a zero. Isso parece óbvio até você encontrar uma queda de tensão inexplicável em um cabo que deveria ter resistência desprezível. Na prática, cabos longos com seção transversal pequena têm resistência significativa. Um cabo de 10 metros com bitola 2,5mm² de cobre tem aproximadamente 0,068 ohms. Por uma corrente de 10 ampères, isso gera uma queda de 0,68 volts. Em circuitos de baixa tensão como 12V, essa queda representa mais de 5 por cento da tensão disponível. Em fontes de alimentação sensíveis, isso pode causar reset ou mau funcionamento. A correção é simples: use bitola maior ou encurte o trajeto do cabo.

Diferença entre força eletromotriz e tensão nos terminais

Isso gera confusão constante. A força eletromotriz (FEM) de uma fonte é a diferença de potencial nos terminais quando nenhuma corrente é extraída. Assim que você conecta uma carga, a tensão nos terminais cai devido à resistência interna da fonte. Uma bateria de chumbo-ácido nova pode ter FEM de 12,6 volts em circuito aberto, mas sob carga de 20 ampères com resistência interna de 0,02 ohms, a tensão terminal cai para 12,2 volts. Essa queda de 0,4 volts é dissipada internamente na forma de calor. Baterias envelhecidas têm resistência interna maior, então a queda de tensão sob carga é mais acentuada. Medir a tensão em circuito aberto não revela esse problema. Você precisa medir sob carga para ver o comportamento real da fonte. Em fontes chaveadas, a situação é diferente. A tensão de saída pode permanecer estável mesmo com variações significativas na corrente de carga, graças ao circuito de regulação. Mas fontes baratas de baixa potência frequentemente não mantém a especificação quando alimentam cargas próximas da capacidade nominal. Teste sempre a fonte na carga máxima que você pretende usar antes de integrar ao projeto final. Fontes de alimentação com proteção contra sobrecarga que desarmam em 110 por cento da corrente nominal são particularmente traiçoeiras. Elas podem entrar em ciclagem contínua se a carga tiver pico de partida alto, como motores ou transformadores.

Erros comuns ao trabalhar com diferença de potencial

Usar a ponta de prova errada. Muitas pessoas continuam usando as pontas de prova grossas para medições em placas de circuito impresso compactas e acabam causando curto entre trilhas vizinhas. O custo de uma ponta de prova fina ou de um gancho Alligador é baixo comparado ao custo de uma placa danificada. Outra prática problemática é medir tensão em circuitos de alta frequência com pontas de prova projetadas para baixas frequências. A capacitância parasita da ponta de prova, tipicamente 100pF a 150pF, carrega o circuito e altera o comportamento do sinal. Para medições em RF, use sondas de alta impedância com compensação adequada. Um erro ainda mais frequente é assumir que dois pontos conectados ao mesmo terra compartilham o mesmo potencial. Em sistemas com grande corrente de partida ou com cabeamentos de potência separados dos de sinal, a resistência do plano de terra cria diferenças de potencial mensuráveis entre pontos que teoricamente deveriam estar no mesmo referencial. Esse fenômeno, chamado de ground loop, gera ruído em sinais analógicos e problemas de comunicação em barramentos digitais. A solução envolve separar os referenciais de terra ou usar isolamento galvanico com transformadores de isolamento ou optoacopladores.

Limitações e quando confiar na medição

Multímetros digitais comuns têm precisão de 0,5 por cento a 1 por cento na escala de tensão DC. Para aplicações que exigem maior exatidão, como calibração de instrumentos ou medições em laboratório, use um multímetro de precisão de 4½ dígitos ou mais. Mesmo assim, a deriva térmica dos componentes internos pode introduzir erros de até 0,01 por cento por grau Celsius de variação de temperatura. Se você está trabalhando em um ambiente sem controle térmico, aguarde pelo menos 30 minutos após a ligação do equipamento para que os componentes atinjam a estabilidade térmica antes de fazer medições críticas. Em circuitsos com tensões superiores a 600 volts, o risco de arco elétrico e choque torna a medição diretamente perigosa. Nesses casos, use clamp meters com sensibilidade a campos magnéticos para medições sem contato ou transformadores de potencial para step-down da tensão para níveis seguros de medição. Equipamentos de proteção individual adequados, incluindo luvas isolantes classificadas para a tensão de trabalho, devem ser usados obrigatoriamente. Nenhum valor de dados justifica pular essa etapa.

Aplicações que vão além do básico

A diferença de potencial é o princípio fundamental por trás de praticamente todos os circuitos eletrônicos. Em um amplificador operacional configurado como comparator, a diferença de potencial entre os terminais de entrada determina se a saída satura no positivo ou no negativo. Em conversores A/D, a tensão de referência define a resolução da conversão. Em sistemas de distribuição elétrica, a regulamentação exige que a tensão nos pontos de consumo permaneça dentro de tolerâncias específicas, tipicamente mais ou menos 5 por cento da tensão nominal. Fora dessa faixa, equipamentos sensíveis podem apresentar degradação de desempenho ou falha prematura. Quando você está diagnosticando um problema em um equipamento eletrônico e mede uma diferença de potencial anormal em algum componente, o primeiro passo é verificar se a medição foi feita corretamente. Ponto de referência adequado, escala correta, pontas de prova em bom estado. Só depois de eliminar erros de medição é que você investiga o circuito em si. Na minha experiência, mais de 70 por cento dos "problemas" em circuitos que parecem defeituosos na verdade são causados por erros de medição ou configurações incorretas do instrumento. A paciência na verificação inicial economiza horas de troubleshooting desnecessário.
