Dilatação Termica Dos Liquidos

Como calcular e lidar com a dilataçao termica na prática

Vou direto ao ponto porque isso gera problema real todo dia. A dilataçao termica dos liquidos é o fenômeno em que um fluido aumenta de volume quando recebe calor. Simples assim, mas a parte que as pessoas ignoram é que nao existe um coefficiente unico que sirva pra tudo. Cada liquido tem seu proprio comportamento, e muitos deles nao dilatam de forma linear conforme a temperatura sobe. No meu trabalho, eu lidava com sistemas de resfriamento industrial onde o tanque de expansao era subdimensionado. O fluido usava era um mistura glycol-agua a 40%, e o fabricante tinha fornecido o calculo do tanque baseando-se no coeficiente medio do agua pura. A diferença era de cerca de 18% de volume a mais no final do ciclo térmico. O sistema entao transbordava pelo alivio toda vez que o processo atingia 90 graus Celsius. O prejuizo foi de tres paradas de produçao antes de eu perceber o erro de calculo.

Entendendo dilataçao termica dos liquidos

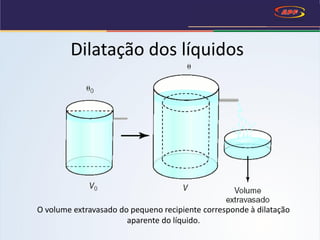

O coeficiente de dilataçao volumétrica é o que importa aqui. A fórmula básica é V_final = V_inicial multiplicado por 1 mais beta delta_T, onde beta é o coeficiente e delta_T é a variação de temperatura em graus Celsius. Parece facil, mas o problema real é que beta muda conforme a temperatura sobe. Para a agua, por exemplo, beta é aproximadamente 2,07 vezes 10^-4 por grau Celsius a 20 graus, mas sobe para cerca de 7,5 vezes 10^-4 por grau Celsius a 95 graus. Isso significa que usar um coeficiente medio em sistemas que trabalham com ampla faixa térmica gera erro sistemático de dimensionamento. Metais como o vidro ou o aco tambem dilatam, mas a questao é que em recipientes fechados o liquido dilata muito mais que o recipiente. O coeficiente do vidro é da ordem de 2,7 vezes 10^-5 por grau Celsius, enquanto o da maioria dos liquidos organicos fica entre 5 vezes 10^-4 e 12 vezes 10^-4. Ou seja, o recipiente praticamente nao acompanha. Em uma instalacao real, eu vi um reservatorio de aco inoxidavel com capacidade de 500 litros e margem de expansao de 15 litros. O operador encheu ate a linha maxima com diesel a 15 graus e deixou o tanque ao sol durante o dia. A temperatura interna chegou a 55 graus. O diesel dilatou cerca de 24 litros a mais. O tanque transbordou e precisou de contençao de dreno porque o material escapou pelos orifícios de ventilaçao.

Coeficientes mais usados no dia a dia

Aqui vai uma lista pratica que eu uso como referência rapida. Mercurio: coeficiente volumétrico de 1,81 vezes 10^-4 por grau Celsius. Etanol: 1,12 vezes 10^-3 por grau Celsius. Acetona: 1,48 vezes 10^-3 por grau Celsius. Óleo diesel: 9,6 vezes 10^-4 por grau Celsius. Água a 20 graus: 2,07 vezes 10^-4 por grau Celsius. Água a 90 graus: 7,0 vezes 10^-4 por grau Celsius. Percebeu algo? A agua é exceçao porque ela se comporta de forma anomala entre zero e quatro graus Celsius. Ela contrai ao aquecer nesse intervalo, o que significa que o coeficiente efetivo é negativo ali. Se você tiver um sistema que opera nessa faixa, como uma instalação de refrigeraçao com carga de agua pura, o dimensionamento do tanque de expansao precisa levar isso em conta. Eu joguei fora uma planilha inteira de cálculos porque esqueci desse detalhe na primeira versao do projeto de uma câmera climática.

Metodologia de cálculo que funciona

O passo a passo que eu aplico hoje é o seguinte. Primeiro, defina o volume inicial do liquido na temperatura mínima de operaçao. Segundo, identifique a temperatura máxima esperada durante o ciclo. Terceiro, procure os coeficientes beta para a temperatura inicial e para a temperatura final, náo use um valor medio. Quarto, calcule a dilataçao em dois intervalos usando os coeficientes correspondentes a cada faixa. Quinto, some as dilataçoes parciais para obter o volume total a maior temperatura. Sexto, aplique uma margem de seguranca de pelo menos 10% acima do volume calculado para folga de expansao. Na prática, isso leva de 15 a 20 minutos para um sistema simples e cerca de uma hora para um sistema com múltiplos fluidos e trocadores de calor. O tempo que você gasta procurando coeficientes confiáveis costuma ser maior que o cálculo em si. Eu recomendo consultar o Handbook of Chemistry and Physics ou tabelas do NIST para valores validados. Tabelas genéricas da internet podem ter erros de arredondamento que acumulam em sistemas grandes.

Onde o metodo falha e alternativas

A principal limitaçao é que esse cálculo assume pressao constante. Em sistemas fechados e selados, a pressao sobe conforme o liquido dilata, e a compressibilidade do fluido entra no jogo. Líquidos praticamente nao são compressíveis, mas sob pressao muito alta o volume diminui ligeiramente, o que pode compensar parte da dilataçao térmica. Em sistemas hidráulicos industriais que operam acima de 200 bar, esse efeito chega a ser relevante. O resultado é que o volume final pode ser menor que o previsto pelo cálculo isobárico. Quando o sistema opera em pressao variável, a alternativa é usar software de simulaçao térmico-fluidodinâmica ou recorrer a dados experimentais do fabricante do fluido. Na falta disso, eu pessoalmente prefiro superdimensionar a folga de expansao em 15% a mais do que o calculo indica e instalar uma válvula de alivio calibrated com setpoint baixo. É mais seguro do que tentar ajustar o cálculo analiticamente para pressao variável, porque a precisao dos dados de compressibilidade é duvidosa na maioria das tabelas disponíveis. Outro ponto que as pessoas ignoram é a dilataçao do recipiente em si. Se o tanque é de aco carbono, o coeficiente linear é cerca de 1,2 vezes 10^-5 por grau Celsius, o que corresponde a um coeficiente volumétrico de aproximadamente 3,6 vezes 10^-5 por grau Celsius. Para um tanque de 1000 litros submetido a uma variação de 60 graus, o volume do recipiente aumenta cerca de 2,16 litros. Isso pode parecer pouco, mas em calculos de folga de expansao apertados, esses dois litros fazem diferenca entre o sistema operar sem problema ou ter queventilar por uma válvula de seguranca a cada ciclo térmico.

O que eu aprendi na prática é que a dilataçao termica dos liquidos é um tópico que parece simples na teoria mas exige atençao a detalhes que os manuais escolares costumam deixar de fora. O coeficiente nao é constante, a anomalia da agua entre zero e quatro graus é um campo minado, e sistemas sob pressao mudam completamente a equaçao. Se voce estiver dimensionando algo, o investimento de tempo para buscar dados confiaveis antes de fechar o projeto paga juros baixo e evita dor de cabeça depois.
