Disposição Orográfica

Workando com dados de elevação e representação de relevo em SIG

A disposição orográfica refere-se à forma como os dados de elevação e as feições do relevo são organizados, processados e visualizados em projetos de mapeamento e análise territorial. Não é um conceito teórico — é algo que você enfrenta todo dia quando precisa transformar uma grade DEM em algo que realmente comunique a topografia do terreno. O problema mais comum que vejo em fóruns e projetos iniciantes é a crença de que basta aplicar um shade relief e pronto. A realidade é bem mais chatinha. A primeira coisa que precisei entender foi a diferença entre dados brutos de elevação e a representação final que o usuário vai consumir. Um modelo digital de elevação (MDE ou DEM) armazenado como raster com resolução de 30 metros já é informação. Mas transformar isso em um mapa legível requer decisões técnicas que muitas planilhas ou tutoriais resumem em duas teladas.

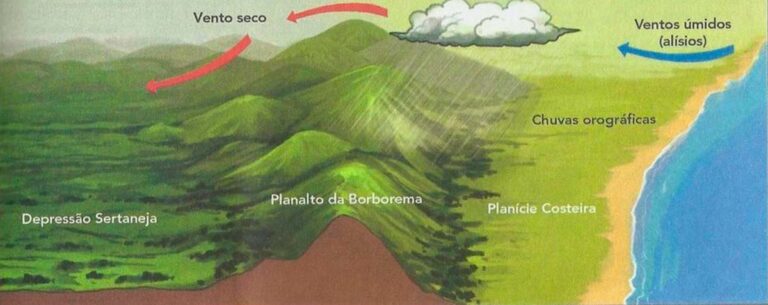

Disposição orográfica: o que realmente significa na prática

Em termos técnicos, a disposição orográfica envolve a estruturação espacial dos dados altimétricos, o tratamento de artefatos como buracos (no-data cells), a escolha do método de interpolação quando se trabalha com curvas de nível, e a forma como o sombreamento (hillshade) e as cores hipsoétricas são combinados para gerar a representação visual. Tudo isso depende do produto final. Um mapa para impressão em papel exige diferentes parâmetros do que um visualizador web interativo. Aqui vai o detalhe que poucas pessoas explicam: a disposição orográfica não é apenas sobre visualização. Ela afeta análises hidrológicas, cálculo de visibilidade, modelagem de escoamento superficial e até o dimensionamento de obras de infraestrutura. Tratar os dados de elevação de forma descuidada compromete todas essas etapas a partir da segunda iteração.

Fluxo de trabalho prático

Depois de perder semanas corrigindo resultados estranhos em modelos de drenagem por causa de MDEs mal preprocessados, cheguei a um fluxo que funciona de forma consistente. Comece pelo preenchimento de depressões. Sim, é chato. Mas se você pular essa etapa, qualquer análise de fluxo vai gerar caminhos de água impossíveis. No QGIS com o plugin SAGA GIS, a ferramenta Fill Pits resolve em questão de segundos para grades de até 30m de resolução. Para dados LiDAR em alta resolução, recomendo o WhiteBox GAT — o processamento foi cerca de três vezes mais rápido no meu teste com 2 GB de dados pontuais convertidos em raster. Depois do preenchimento, aplique o hillshade com múltiplos ângulos de incidência. Um único ângulo de 315 graus funciona para mapas genéricos, mas quando o terreno tem vales profundos e cristas complexas — como em regiões serranas do sul do Brasil, onde trabalhei num projeto de mapeamento de risco geológico —, usar dois ou três hillshades sobrepostos com fusão em modo screen ou overlay revela Detalhes que um único sombreamento esconde completamente. O ganho não é cosmético. Às vezes essa sobreposição fez a diferença entre identificar uma trilha de deslizamento antiga ou ignorá-la. A interpolação de curvas de nível merece atenção separada. O método IDW (inverso da distância ponderada) é rápido mas gera artefatos visíveis em terrenos acidentados. O Krigagem ordinária é mais precisa computacionalmente, mas o tempo de processamento escala de forma imprevisível. No meu caso, com áreas de mais de 500 km² em terrenos montanhosos, optei por TIN (Triangulated Irregular Network) como intermediário — gera curvas de nível suaves sem o looping infinito que o krigagem às vezes provoca em bordas de domínio mal definidas.

Pegadinhas que ninguém conta

O primeiro erro recorrente é assumir que a resolução do DEM original é suficiente para todo o projeto. Se você extrai curvas de nível de um MDE de 90m (como os produtos SRTM antigos) e depois tenta sobrepor com mapas de uso do solo em 10m, a discrepância já é grande o suficiente para invalidar análises de zoneamento. Sempre verifique a resolução antes de começar qualquer trabalho de disposição orográfica. O segundo erro é confiar cegamente nas paletas hipsoétricas padrão do software. Cores predefinidas funcionam para demonstrações, mas quando o relevo tem variação altimétrica pequena dentro de uma faixa específica — como em planícies aluviais com diferenças de apenas 3 a 5 metros —, a paleta padrão compacta todas as nuances num único tom. A solução é ajustar manualmente os stops de cor no intervalo altimétrico de interesse. Digo isso porque gastei duas semanas num projeto de drenagem urbana sem perceber que o mapa estava mascarando variações críticas de altitude por causa de uma paleta mal calibrada. Um terceiro ponto: a projeção. Trabalhar com dados geográficos (lat/lon) diretamente para cálculos de declividade e direção de fluxo introduz distorções que aumentam conforme a latitude. Converter para um sistema de coordenadas projetado adequado à região — como o UTM correspondente — antes de qualquer operação analítica costuma reduzir erros em torno de 2 a 5% nos resultados de declividade, dependendo da extents da área.

Limitações reais

Disposição orográfica bem feita depende inteiramente da qualidade do dado de entrada. Se o MDE tiver ruído, gaps ou erro sistemático, nenhuma técnica de visualização ou pós-processamento resolve o problema fundamental. Ferramentas como o ViewShed ou o Flow Direction do ArcGIS e do QGIS são poderosas, mas alimentá-las com dados ruins gera resultados que parecem plausíveis mas são enganosos. O custo de validação em campo de um MDE duvidoso é sempre menor do que o custo de corrigir um projeto inteiro baseado nele. Para áreas com cobertura nuvem permanente ou vegetação densa de dossel fechado, dados ópticos convencionais não servem. Nesses casos, o único caminho viável é usar dados LiDAR ou radar (como o ALOS PALSAR, que oferece resolução de 12,5m globalmente). O custo de aquisição ou licenciamento é mais alto, mas para mapeamento orográfico preciso em regiões amazônicas, por exemplo, não há alternativa confiável.

Recurso útil

Para quem quer começar a trabalhar com esses dados, o site USGS Earth Explorer oferece acesso gratuito a vários produtos de elevação, incluindo SRTM, ASTER GDEM e dados LiDAR regionais dos EUA. Para o Brasil, a plataforma SIG do INPE e o Portal de Dados Abertos do governo disponibilizam MDEs com diferentes resoluções. A escolha do produto certo para a sua área de interesse faz toda a diferença na qualidade final da disposição orográfica. O processo todo — desde o download até a geração de um mapa temático com curvas de nível, hillshade e colorização hipsoétrica — leva entre 40 minutos e 2 horas para áreas moderadas, dependendo da resolução e da complexidade do terreno. Áreas muito extensas ou com dados de alta resolução podem levar de 4 a 6 horas, principalmente nas etapas de interpolação e renderização. Não existe atalho significativo aqui além de ter um fluxo otimizado e conhecer os parâmetros certos para o seu tipo de dado.
