Efeito Da Corrente Elétrica

O que acontece quando você faz corrente elétrica passar por um condutor

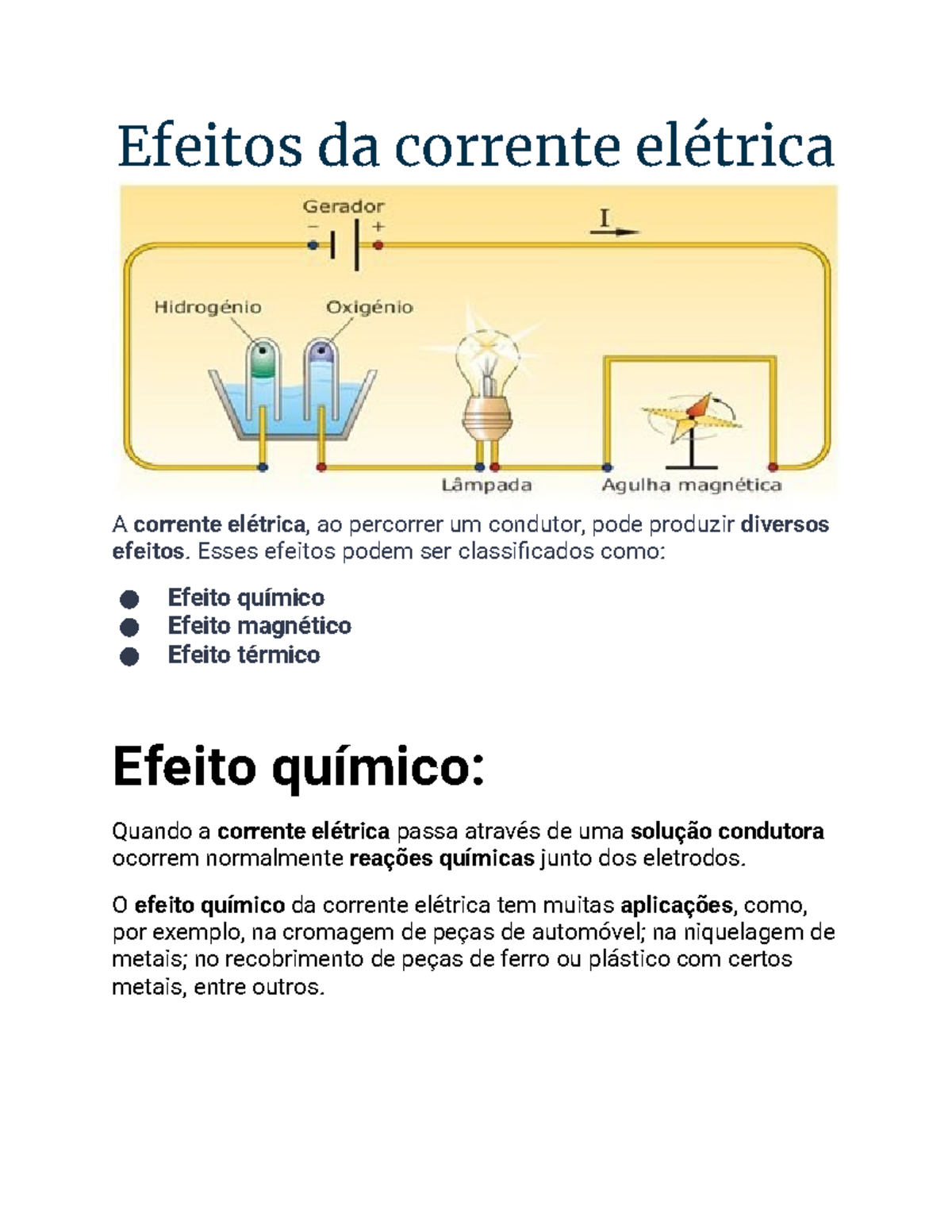

Ao ligar um circuito básico, você provavelmente já notou que o fio esquenta. Isso não é defeito, é o efeito térmico da corrente elétrica acontecendo em tempo real. A energia elétrica se converte em calor por causa da resistência do material. Simples assim. Mas o efeito da corrente elétrica vai muito além disso. Quando a corrente passa por um condutor, ela gera simultaneamente efeitos térmico, magnético e, em alguns casos, químico. Cada um aparece dependendo das condições do circuito. Na prática, engenheiros e técnicos precisam lidar com os três ao mesmo tempo, mesmo que só um seja o objetivo principal.

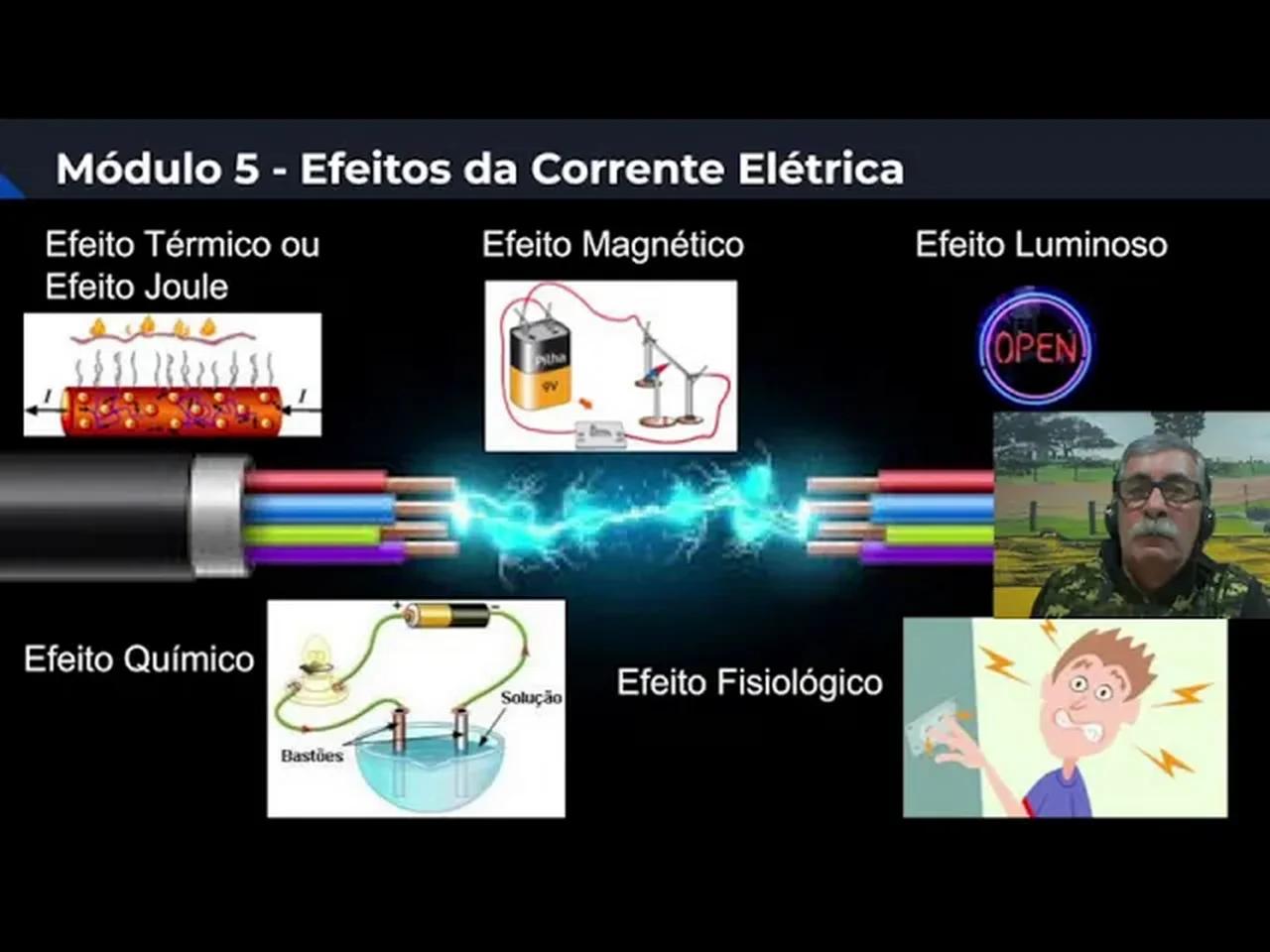

efeito da corrente elétrica: o que realmente ocorre nos materiais

A corrente elétrica é o fluxo ordenado de cargas elétricas. Quando esses elétrons se movem por um condutor, eles colidem com os átomos da rede cristalina do material. Cada colisão transfere energia cinética para o átomo, que passa a vibrar mais forte. Vibração mais forte dos átomos significa temperatura mais alta. Esse é o efeito Joule, o nome técnico para o aquecimento. O cálculo é direto: P = R × I². Potência dissipada em watts igual resistência em ohms vezes a corrente ao quadrado. Parece trivial, mas esse quadrado na corrente é onde a maioria dos projetos erra. Duplicar a corrente não dobra o calor. Quadruplica. Triplicar a corrente gera nove vezes mais potência dissipada. Muitos projetos que funcionam bem em corrente nominal explodem quando há uma sobrecarga de 30%, só por causa desse fator quadrático. O efeito magnético também é inevitável. Todo condutor percorrido por corrente gera um campo magnético ao seu redor. A regra da mão direita determina a direção. Esse princípio é a base de motores, transformadores e relés, mas também é a causa de interferências indesejadas em circuitos sensíveis. Cabos de potência passando próximos a cabos de sinal podem induzir ruído sem que ninguém perceba durante os testes iniciais.

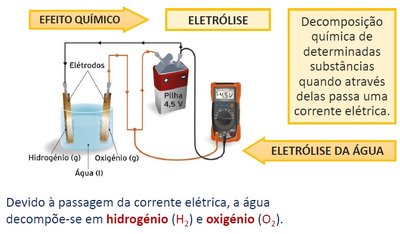

O efeito químico aparece apenas em meios eletriolíticos, como soluções salinas ou ácidas. É o que acontece em processos de eletrodeposição e na carga de baterias. Em condutores metálicos secos, esse efeito simplesmente não existe. Na minha experiência montando painéis de controle industrial, já enfrentei um problema curioso que poucos mencionam em manuais. Tinha um quadro com disjuntores térmicos de 15A alimentando contactores para motores de 3CV. Os disjuntores disparavam aleatoriamente, às vezes após 40 minutos de operação, às vezes após 3 horas. O estranho era que a corrente medida nos motores estava sempre abaixo de 12A. Nada perto do limite dos disjuntores. O problema era o aquecimento ambiente dentro do quadro. O gabinete ficava fechado, os componentes geravam calor e a temperatura interna atingia facilmente 55°C. Disjuntores térmicos usam bimetais que se deformam com o calor. Quanto mais quente o ambiente, mais rápido o bimetal atinge a posição de disparo. A corrente nominal do disjuntor é certificada para temperatura ambiente de 20-25°C. Acima disso, a corrente de disparo cai significativamente. Um disjuntor de 15A podia começar a disparar com apenas 12A se a temperatura interna estivesse alta o suficiente.

A solução foi trocar os disjuntores por modelos com curva de disparo compensada termicamente, que mantêm a característica tempo-corrente estável mesmo com variações de temperatura ambiente. Além disso, instalei uma ventilação forçada com termostato para manter o quadro abaixo de 40°C. Depois disso, o problema desapareceu completamente. Se você está tendo disjuntores disparando sem sobrecarga real, verifique a temperatura interna do gabinete antes de partir para a troca por modelos de maior corrente.

Aplicações práticas e armadilhas comuns

Ferros de solda, chuveiros elétricos, fornos e resistores de aquecimento são aplicações diretas do efeito Joule. Nesses casos, o calor é o produto desejado. O desafio de engenharia é conter esse calor onde ele deve estar e isolá-lo do resto do equipamento. Um ferro de solda de 60W pode atingir 350°C na ponta. O cabo de alimentação nunca deve ficar quente ao toque, senão há perda de energia e risco de isolamento derreter. Soldagem por resistência é outra aplicação importante. Correntes altíssimas, da ordem de milhares de amperes, passam por dois metais pressionados por um curto período. A resistência de contato gera calor suficiente para fundir o material localmente, criando uma solda. A temporização é crítica. Meio segundo a mais e você queima a peça. Meio segundo a menos e a solda não consolida. Lâmpadas incandescentes tradicionais funcionam pelo mesmo princípio. Uma filamentode tungstênio é aquecido até entrar em incandescência, emitindo luz visível. Cerca de 95% da energia consumida vira calor e só 5% vira luz. Por isso essas lâmpadas foram eliminadas do mercado em muitos países. Economizar 15W em uma lâmpada parece pouco, mas em um prédio inteiro com milhares de pontos de luz, o impacto no sistema de climatização é enorme.

Um erro comum que vejo frequentemente é dimensionar cabelos apenas pela corrente nominal do circuito, ignorando o efeito térmico cumulativo. Se você passa cinco cabos juntos dentro de um eletroduto, a capacidade de condução de corrente de cada um cai. O calor gerado por um cabo aquece os vizinhos, e todos precisam dissipar em um ambiente já quente. As tabelas do NBR 5410 têm fatores de correção justamente para isso. Cabos agrupados em eletroduto com cinco condutores carregados perdem cerca de 60% da capacidade de condução se não houver ventilação. Ignorar esse fator é motivo frequente de incêndios em instalações residenciais. Outro ponto que pouca gente leva a sério é a queda de tensão em longas distâncias. Quanto mais longo o cabo, maior a resistência total. Com corrente passando, a queda de tensão é proporcional. Um motor ligado a 50 metros de distância com cabo subdimensionado pode receber apenas 190V em vez de 220V. O motor gira mais devagar, consome mais corrente para tentar manter a potência, esquenta mais, e o ciclo se retroalimenta até queimar o isolamento do enrolamento. O problema parece ser do motor, mas a raiz está no cabo.

Medição e diagnóstico

Para verificar o efeito térmico da corrente, um termopar ou câmera termográfica resolve. Câmeras termográficas permitem ver hotspots em painéis elétricos sem contato físico, o que é muito mais seguro. Um multimetro comum mede corrente e tensão, mas não mostra onde o calor está sendo gerado. Investir em uma câmera termográfica básica, mesmo um modelo entry-level, costuma pagar o preço em poucas inspeções ao identificar problemas que multímetros não revelam. Para o efeito magnético, uma sonda de efeito Hall ou um alicate amperimétrico comSensor de campo magnético fazem a medição. A grande vantagem do alicate amperimétrico é que ele não exige interromper o circuito. Basta aproximar do condutor. Isso economiza tempo e evita erros de reconexão que podem causar curtos-circuitos durante a manutenção. O efeito químico é mensurável pela massa de material depositado ou dissolvido. A lei de Faraday relaciona a quantidade de substância transformada com a carga elétrica que passou pelo eletrólito. Q = I × t, massa depositada = (Q × M) / (n × F), onde M é a massa molar, n o número de elétrons trocados e F a constante de Faraday, aproximadamente 96485 C/mol. Na prática, isso significa que para depositar 1 grama de cobre em um processo de eletrorefino, você precisa passar cerca de 3000 Coulombs, o que equivale a 50 ampères durante 1 hora.

Quando o efeito da corrente elétrica é problemático

Em eletrônica de potência, o efeito Joule em semicondutores é um dos maiores desafios. Transistores MOSFETs e IGBTs têm resistência interna de condução que gera calor proporcional ao quadrado da corrente. Um MOSFET com Rds(on) de 50m conduzindo 20A dissipa 20W apenas em condução. Sem um dissipador adequado, o componente atinge a temperatura máxima em segundos e entra em proteção térmica ou queima permanentemente. Em fontes chaveadas, as perdas por comutação também geram calor significativo. Cada vez que o transistor liga ou desliga, há um momento de transição onde tensão e corrente estão ambas altas simultaneamente. Isso gera picos de potência dissipada que se somam às perdas por condução. Um projeto mal otimizado pode ter perdas totais de comutação e condução superiores a 40% da potência de saída, transformando metade da energia elétrica em calor desperdiçado. O efeito magnético indesejado aparece em transformadores de distribuição próximos a equipamentos sensíveis. O campo magnético alternativo do transformador pode acoplar ruído em cabos de comunicação que passam nas proximidades. A solução habitual é separar fisicamente oscabos de potência dos cabos de dado por pelo menos 30cm, ou usar dutos metálicos aterrados como blindagem.

Também é importante notar que o efeito da corrente elétrica tem limitações claras. Ele não funciona para medir corrente em circuitos com corrente pulsante ou forma de onda não senoidal sem instrumentos específicos. A maioria dos multímetros comuns de baixo custo mede valor eficaz verdadeiro apenas para senoides puras. Em circuitsos com retificadores,variadores de frequência ou LEDs com driver PWM, a leitura pode estar errada em 20 a 40%. Se você trabalha com esse tipo de carga, use um multímetro com especificação de true RMS. O aquecimento por efeito Joule também tem um limite prático em fios muito finos. Fusíveis funcionam exatamente nisso. Um filamento fino com resistência alta derrete quando a corrente excede certo valor. Isso é útil para proteção, mas problemático em conexões. Um terminal de conexão mal apertado tem resistência de contato elevada. A corrente que passa por essa resistência gera calor localizado, que por sua vez expande o metal, afrouxa ainda mais a conexão, aumenta a resistência e gera mais calor. Esse ciclo pode levar a incêndios em quadros elétricos antigos sem nenhum sinal externo antes do colapso. Para evitar esse cenário, inspecione visualmente terminais descoloridos ou com manchas de oxidação escura. Use um torqueímetro para apertar conexões conforme o especificado pelo fabricante do componente. E em instalações novas, prefira terminais com pressão por mola ouparafuso com contraplaquita, que mantêm a força de contato mais estável ao longo do tempo comparado a simples dobras de cabo em bornes.
